Блок насос — HITACHI EX200SS-5

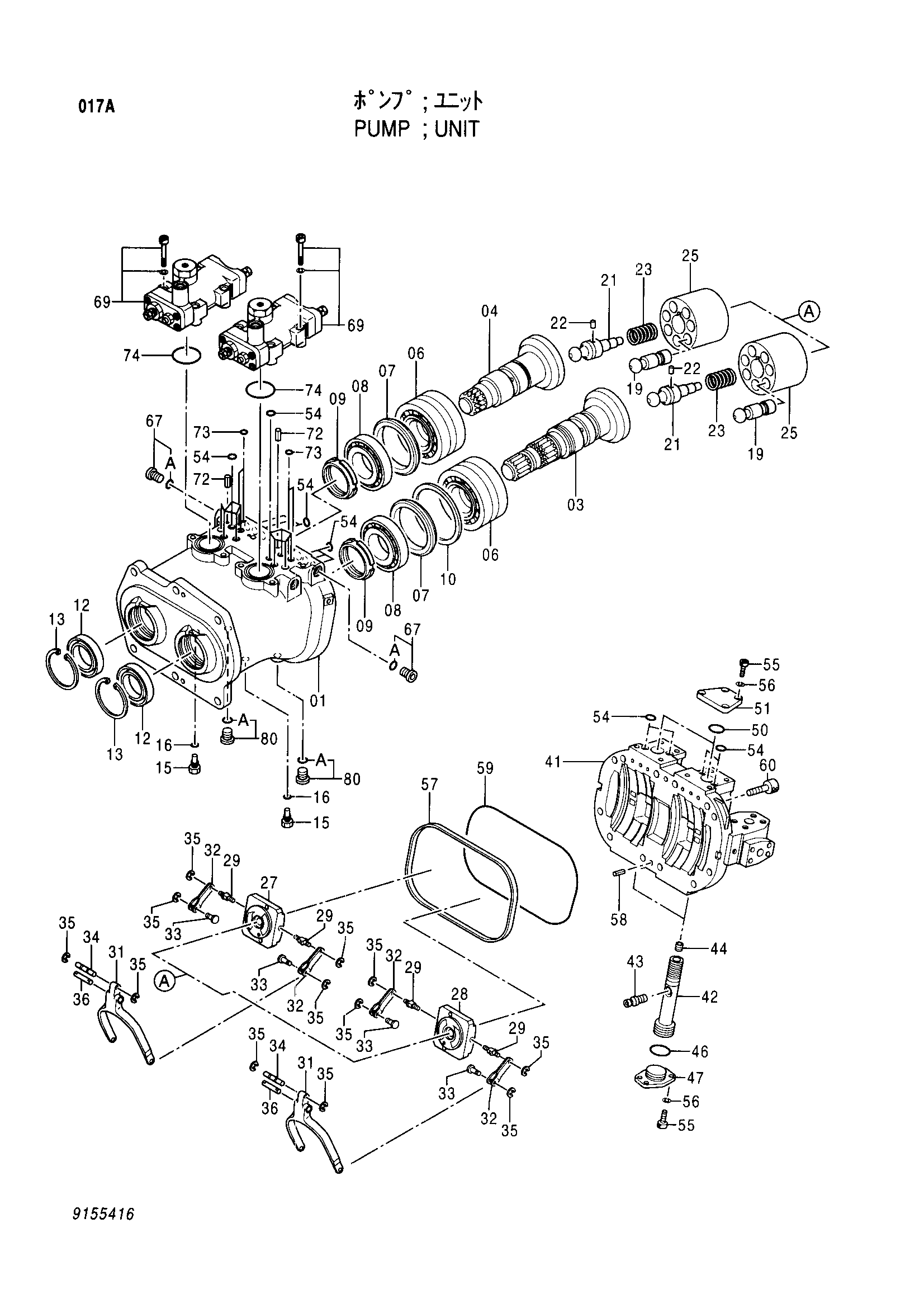

Заводская схема «Блок насос» для HITACHI EX200SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	1020327	Корпус насос	1
03	2036807	Дисковый дривинг	1
04	2036808	Дисковый дривинг	1
06	4337419	Роликовый подшипник	2
07	4348182	Кольцо	2
08	4337483	Роликовый подшипник	2
09	4178173	Гайка подшипник.	2
10	4338907	Кольцо упорный	1
12	4333170	Масляное уплотнение	2
13	4116290	Стопорное кольцо	2
15	4233165	Пробка	2
16	957366	Уплотнительное кольцо	2
19	8059452	Поршень	14
21	4337035	Вал центральный	2
22	4198956	Палец	2
23	4179181	Пружина сжатия	2
25	2036744	Ротор	2
27	2036795	Клапан	1
28	2036786	Клапан	1
29	4179179	Палец	4
31	3075674	Тяга	2
32	9724756	Рычаг	4
33	4179177	Палец	4
34	4179176	Палец	2
35	4146370	Стопорное кольцо	12
36	4200227	Палец	2
41	1023545	Головка	1
42	3069541	Поршень серво	2
43	4338053	Палец	2
44	4337812	Установочный винт	2
46	4355085	Уплотнительное кольцо	2
47	4338060	Ограничитель	2
50	4355083	Уплотнительное кольцо	2
51	4338061	Ограничитель	2
54	4180349	Уплотнительное кольцо	20
55	M340825	Болт с внутренним шестигранником	16
56	4514388	Пружинная шайба	16
57	3070581	Опорное кольцо	1
58	4099290	Пружинный штифт	2
59	4342840	Уплотнительное кольцо	1
60	M341245	Болт с внутренним шестигранником	12
67	9134110	Пробка	2
67A	957366	Уплотнительное кольцо	1
69	9155417 замена: 9157363	Регулятор	2
69	(9157363)	Регулятор	2
72	4515041	Пружинный штифт	4
73	4343074	Уплотнительное кольцо	4
74	4348665	Уплотнительное кольцо	2
80	9134111	Пробка	2
80A	4509180	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
