Рычаг управления (ход)<200, SS, HG, LV, X, E, H, K> — HITACHI EX200SS-5

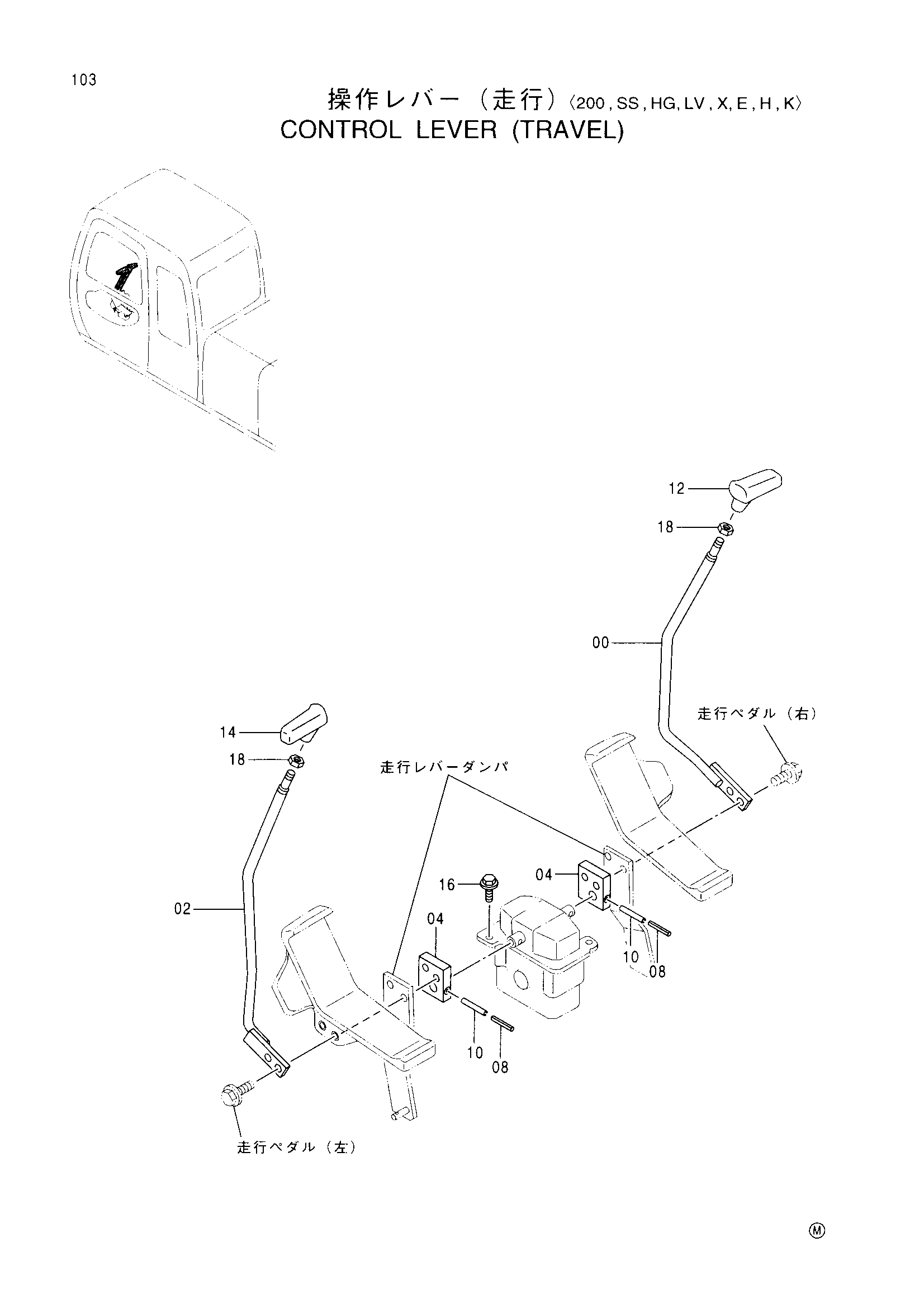

Заводская схема «Рычаг управления (ход)<200, SS, HG, LV, X, E, H, K>» для HITACHI EX200SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8062667 | Рычаг (правый) | 1 |
| 00 | 8075450 | Рычаг (правый) | 1 |
| 00 | 8075450 | Рычаг (правый) | 1 |
| 00 | 8075450 | Рычаг (правый) | 1 |
| 00 | 8075450 | Рычаг (правый) | 1 |
| 00 | 8062667 | Рычаг (правый) | 1 |
| 00 | 8062667 | Рычаг (правый) | 1 |
| 00 | 8062667 | Рычаг (правый) | 1 |
| 02 | 8075449 | Рычаг (левый) | 1 |
| 02 | 8075449 | Рычаг (левый) | 1 |
| 02 | 8075449 | Рычаг (левый) | 1 |
| 02 | 8062623 | Рычаг (левый) | 1 |
| 02 | 8062623 | Рычаг (левый) | 1 |
| 02 | 8062623 | Рычаг (левый) | 1 |
| 02 | 8062623 | Рычаг (левый) | 1 |
| 02 | 8075449 | Рычаг (левый) | 1 |
| 04 | 3072628 | Кронштейн | 2 |
| 08 | 4205317 | Пружинный штифт | 2 |
| 10 | 4205318 | Пружинный штифт | 2 |
| 12 | 2043585 | Рукоятка | 1 |
| 12 | 2043585 | Рукоятка | 1 |
| 12 | 2043585 | Рукоятка | 1 |
| 12 | 2043585 | Рукоятка | 1 |
| 12 | 2038735 | Рукоятка | 1 |
| 12 | 2038735 | Рукоятка | 1 |
| 12 | 2038735 | Рукоятка | 1 |
| 12 | 2038735 | Рукоятка | 1 |
| 14 | 2038734 | Рукоятка | 1 |
| 14 | 2038734 | Рукоятка | 1 |
| 14 | 2038734 | Рукоятка | 1 |
| 14 | 2043584 | Рукоятка | 1 |
| 14 | 2043584 | Рукоятка | 1 |
| 14 | 2043584 | Рукоятка | 1 |
| 14 | 2043584 | Рукоятка | 1 |
| 14 | 2038734 | Рукоятка | 1 |
| 16 | J021040 | Болт с шайбой | 2 |
| 18 | 4424185 | Гайка | 2 |
| 18 | 4424185 | Гайка | 2 |
| 18 | 4424185 | Гайка | 2 |
| 18 | 4424185 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
