Пилотный трубопроводы (7) — HITACHI EX200SS-5

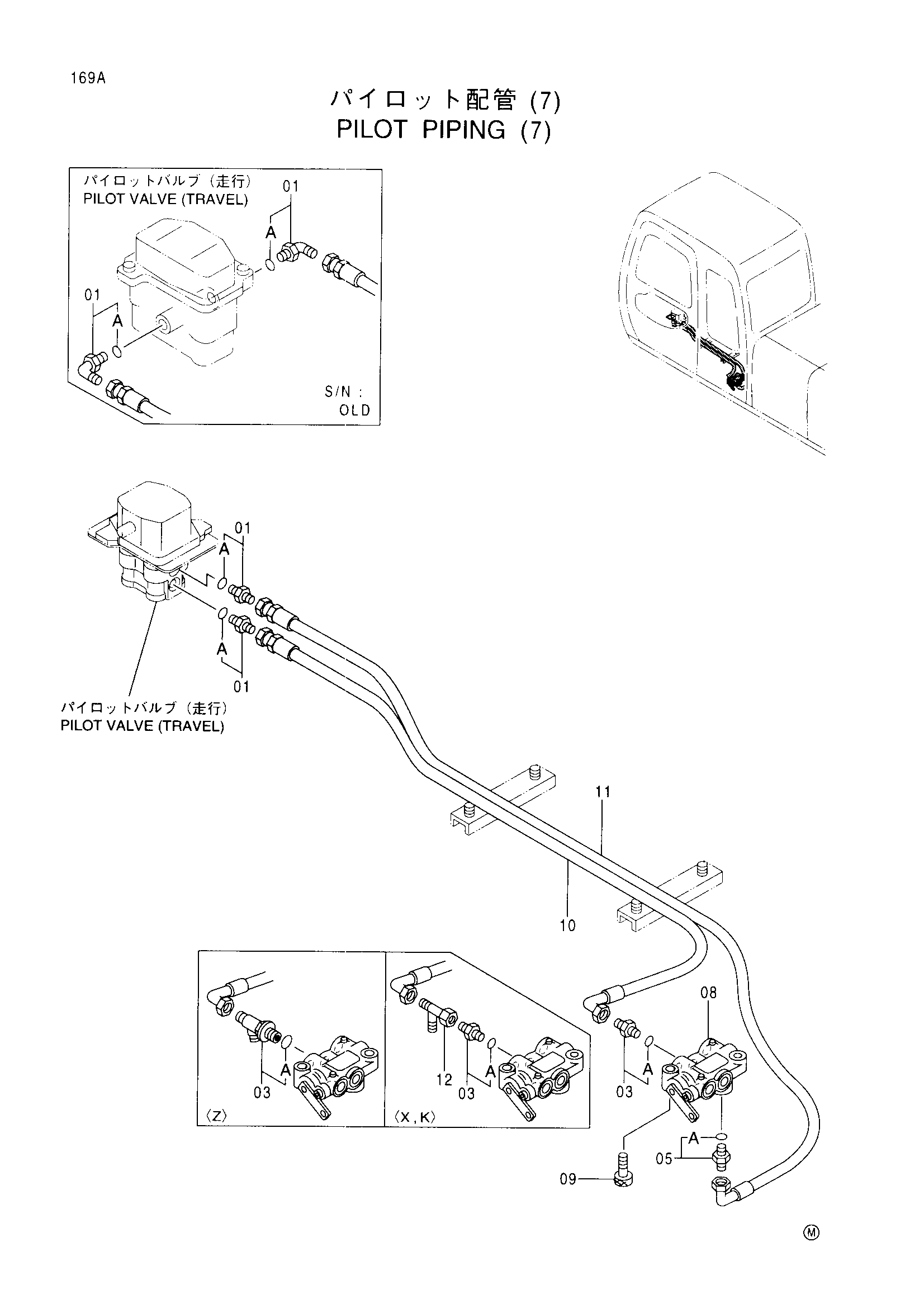

Заводская схема «Пилотный трубопроводы (7)» для HITACHI EX200SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200467 | Адаптер | 2 |
| 01 | 4156434 | Угловой штуцер | 2 |
| 01 | 4200467 | Адаптер | 2 |
| 01 | 4200467 | Адаптер | 2 |
| 01 | 4200467 | Адаптер | 2 |
| 01 | 4200467 | Адаптер | 2 |
| 01 | 4200467 | Адаптер | 2 |
| 01 | 4156434 | Угловой штуцер | 2 |
| 01 | 4156434 | Угловой штуцер | 2 |
| 01 | 4156434 | Угловой штуцер | 2 |
| 01 | 4156434 | Угловой штуцер | 2 |
| 01 | 4156434 | Угловой штуцер | 2 |
| 01 | 4200467 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4261938 | Фильтр | 1 |
| 03 | 4367031 | Фильтр | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4200466 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4334827 | Запорный клапан | 1 |
| 09 | J781045 | Болт с внутренним шестигранником | 2 |
| 10 | 4346869 | Шланг | 1 |
| 10 | 4360873 | Шланг | 1 |
| 10 | 4360873 | Шланг | 1 |
| 10 | 4360873 | Шланг | 1 |
| 10 | 4360873 | Шланг | 1 |
| 10 | 4360873 | Шланг | 1 |
| 10 | 4360873 | Шланг | 1 |
| 10 | 4346869 | Шланг | 1 |
| 10 | 4346869 | Шланг | 1 |
| 10 | 4346869 | Шланг | 1 |
| 10 | 4346869 | Шланг | 1 |
| 10 | 4346869 | Шланг | 1 |
| 10 | 4360873 | Шланг | 1 |
| 11 | 4349793 | Пластиковый шланг | 1 |
| 11 | 4346008 | Нейлоновый шланг | 1 |
| 11 | 4346008 | Нейлоновый шланг | 1 |
| 11 | 4346008 | Нейлоновый шланг | 1 |
| 11 | 4346008 | Нейлоновый шланг | 1 |
| 11 | 4346008 | Нейлоновый шланг | 1 |
| 11 | 4346008 | Нейлоновый шланг | 1 |
| 11 | 4349793 | Пластиковый шланг | 1 |
| 11 | 4349793 | Пластиковый шланг | 1 |
| 11 | 4349793 | Пластиковый шланг | 1 |
| 11 | 4349793 | Пластиковый шланг | 1 |
| 11 | 4349793 | Пластиковый шланг | 1 |
| 11 | 4346008 | Нейлоновый шланг | 1 |
| 12 | 4246672 | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
