Пилотный трубопроводы (5-1)<Z> — HITACHI EX200SS-5

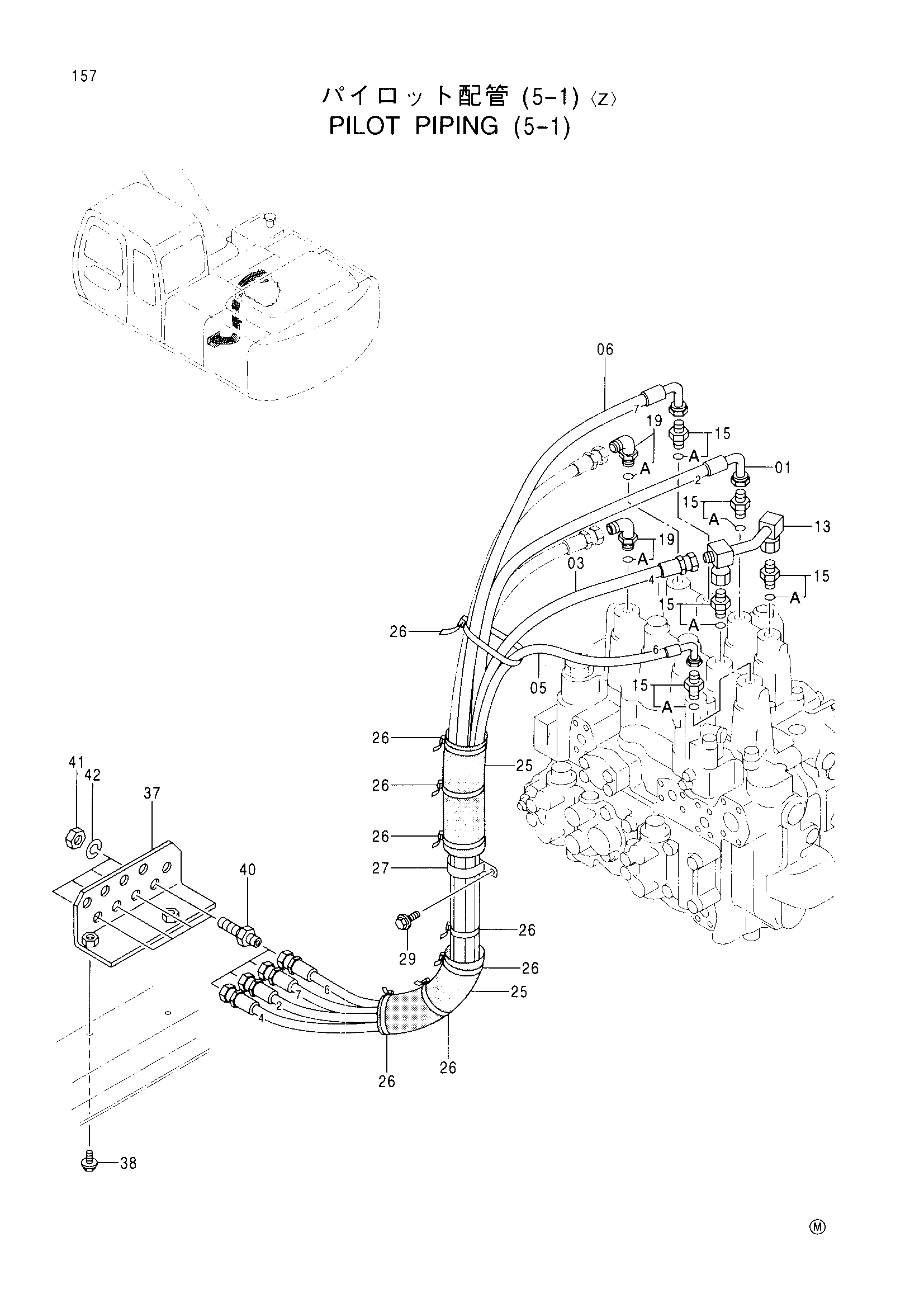

Заводская схема «Пилотный трубопроводы (5-1)<Z>» для HITACHI EX200SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4345956 | Нейлоновый шланг (2) | 1 |
| 03 | 4351165 | Пластиковый шланг (4) | 1 |
| 05 | 4345993 | Нейлоновый шланг (6) | 1 |
| 06 | 4345994 | Нейлоновый шланг (7) | 1 |
| 13 | 8060455 | Трубка | 1 |
| 15 | 4202422 | Адаптер | 5 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4208913 | Угловой штуцер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4219918 | Резиновая втулка | 2 |
| 26 | 4055312 | Ленточный зажим | 8 |
| 27 | 4193848 | Зажим | 1 |
| 29 | J011020 | Болт с шайбой | 1 |
| 37 | 9747676 | Кронштейн | 1 |
| 38 | J021030 | Болт с шайбой | 2 |
| 40 | 4202532 | Адаптер | 4 |
| 41 | 4202531 | Гайка | 4 |
| 42 | A590914 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
