020: Картер привода ГРМ и кожух маховика — HITACHI EX200SS-5

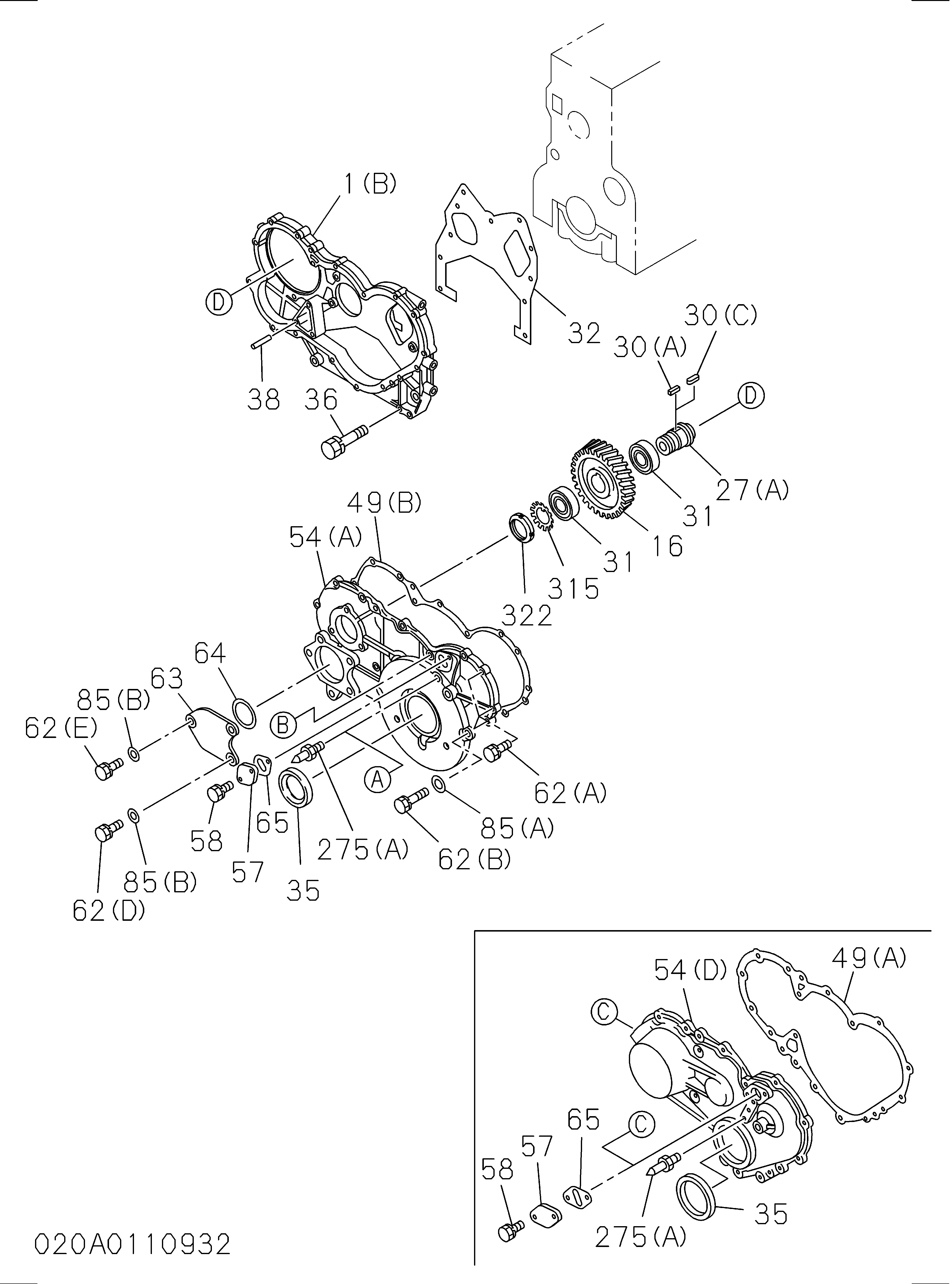

Заводская схема «020: Картер привода ГРМ и кожух маховика» для HITACHI EX200SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 5113110113 | Корпус тиминг шестерня | 1 |
| 002(B) | 1113414283 | Корпус маховик | 1 |
| 002(B) | 1113415850 | Корпус маховик | 1 |
| 032 | 8943706711 | Прокладка шестерня корпус TO C/BL | 1 |
| 032 | 8943706711 | Прокладка шестерня корпус TO C/BL | 1 |
| 035 | 1096254380 | Уплотнение масляный, коленчатый вал передний | 1 |
| 035 | 1096254380 | Уплотнение масляный, коленчатый вал передний | 1 |
| 036 | 0280808450 | Болт шестерня корпус | 2 |
| 036 | 0286808200 | Болт шестерня корпус | 4 |
| 036 | 0280508450 | Болт шестерня корпус | 2 |
| 036 | 0286508200 | Болт шестерня корпус | 4 |
| 038 | 9081510180 | Палец шестерня корпус крышка | 1 |
| 049(A) | 8970222160 | Прокладка шестерня корпус TO крышка | 1 |
| 049(A) | 1113220600 | Прокладка шестерня корпус TO крышка | 1 |
| 054(D) | 1113210790 | Крышка шестерня корпус | 1 |
| 057 | 5113210090 | Крышка тиминг обратный отверстие | 2 |
| 058 | 0280806120 | Болт обратный отверстие крышка | 4 |
| 058 | 0280506120 | Болт обратный отверстие крышка | 4 |
| 062(A) | 0286808250 | Болт крышка | 7 |
| 062(A) | 0286508250 | Болт крышка | 7 |
| 062(B) | 0280808500 | Болт крышка | 5 |
| 062(B) | 0280508500 | Болт крышка | 5 |
| 065 | 8970276011 | Прокладка крышка, тиминг обратный отверстие | 2 |
| 065 | 8970276011 | Прокладка крышка, тиминг обратный отверстие | 2 |
| 085(A) | 9091605080 | Шайба PL, крышка | 5 |
| 175 | 1096254391 | Уплотнение масляный, CR/вал, RR | 1 |
| 175 | 8970728231 | Уплотнение масляный, CR/вал, RR | 1 |
| 205 | 0911602140 | Гайка корпус | 1 |
| 205 | 0911802140 | Гайка корпус | 1 |
| 211(B) | 9910664500 | Болт корпус | 5 |
| 211(B) | 9910664650 | Болт корпус | 2 |
| 211(B) | 0288914450 | Болт корпус | 5 |
| 211(B) | 0288914600 | Болт корпус | 2 |
| 211(B) | 0288614450 | Болт корпус | 5 |
| 211(B) | 0288614600 | Болт корпус | 2 |
| 224 | 9944112350 | Шпилька стартер | 3 |
| 224 | 9944112350 | Шпилька стартер | 3 |
| 224 | 0440112350 | Шпилька стартер | 3 |
| 275(A) | 5113270090 | Поинтер тиминг обратный отверстие | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
