Нижняя защита [б-тйпе]<H, K> — HITACHI EX200SS-5

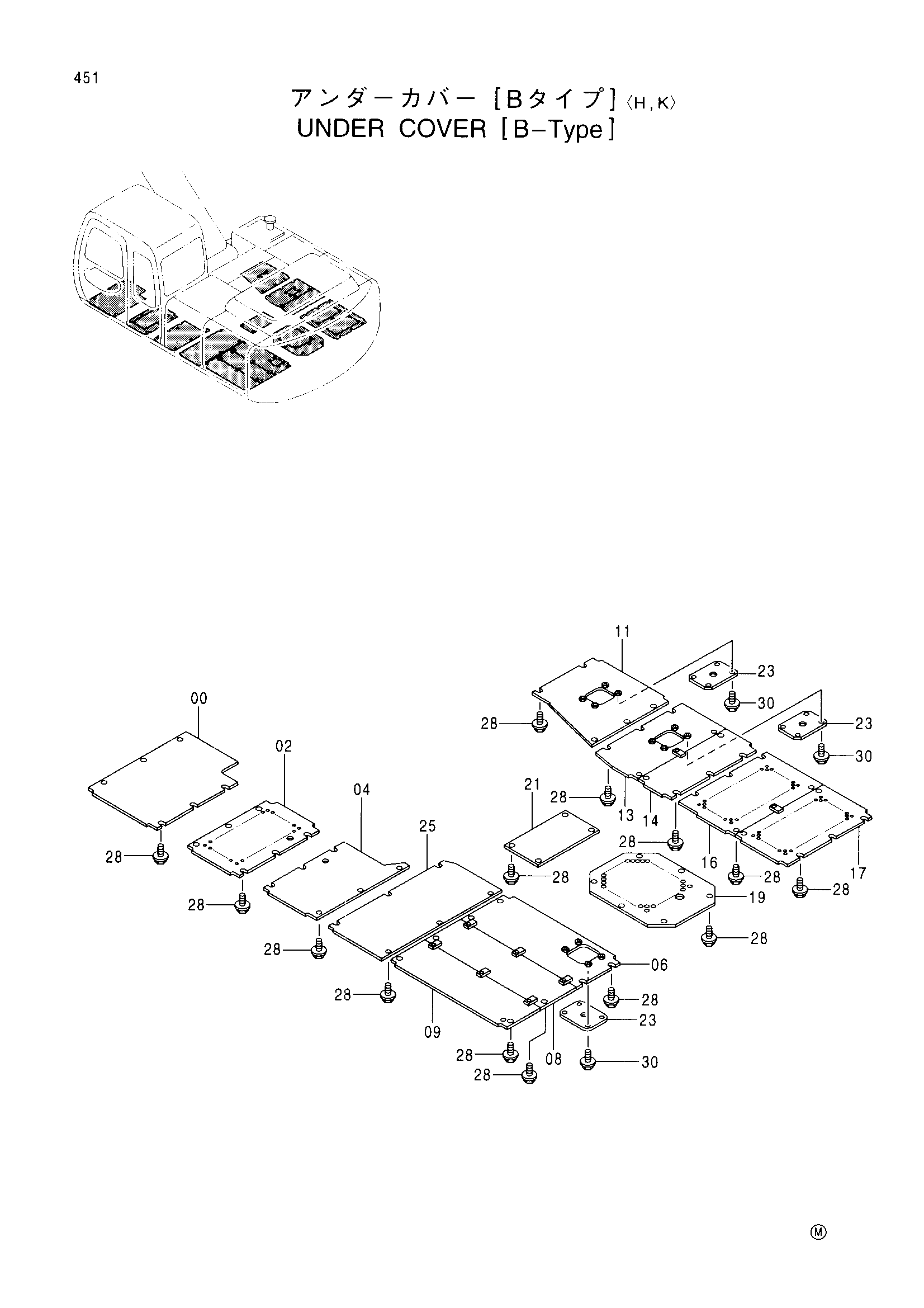

Заводская схема «Нижняя защита [б-тйпе]<H, K>» для HITACHI EX200SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Нижняя защита [б-тйпе]<H, K> HITACHI EX200SS-5](/catalog-drawings/e4/e4d33b45-fe83-4056-86bf-d58c5810682f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8061698 | Крышка | 1 |
| 02 | 8061700 | Крышка | 1 |
| 04 | 8061833 | Крышка | 1 |
| 06 | 8061701 | Крышка | 1 |
| 08 | 8061702 | Крышка | 1 |
| 09 | 8061703 | Крышка | 1 |
| 11 | 8061704 | Крышка | 1 |
| 13 | 8061705 | Крышка | 1 |
| 14 | 8061706 | Крышка | 1 |
| 16 | 8061707 | Крышка | 1 |
| 17 | 8061708 | Крышка | 1 |
| 19 | 8061709 | Крышка | 1 |
| 21 | 8061710 | Крышка | 1 |
| 23 | 4346575 | Крышка | 3 |
| 25 | 8062777 | Крышка | 1 |
| 28 | J071035 | Болт семс-с | 75 |
| 30 | J021025 | Болт с шайбой | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
