Гидромотор (ход) — HITACHI EX200LCK-2m

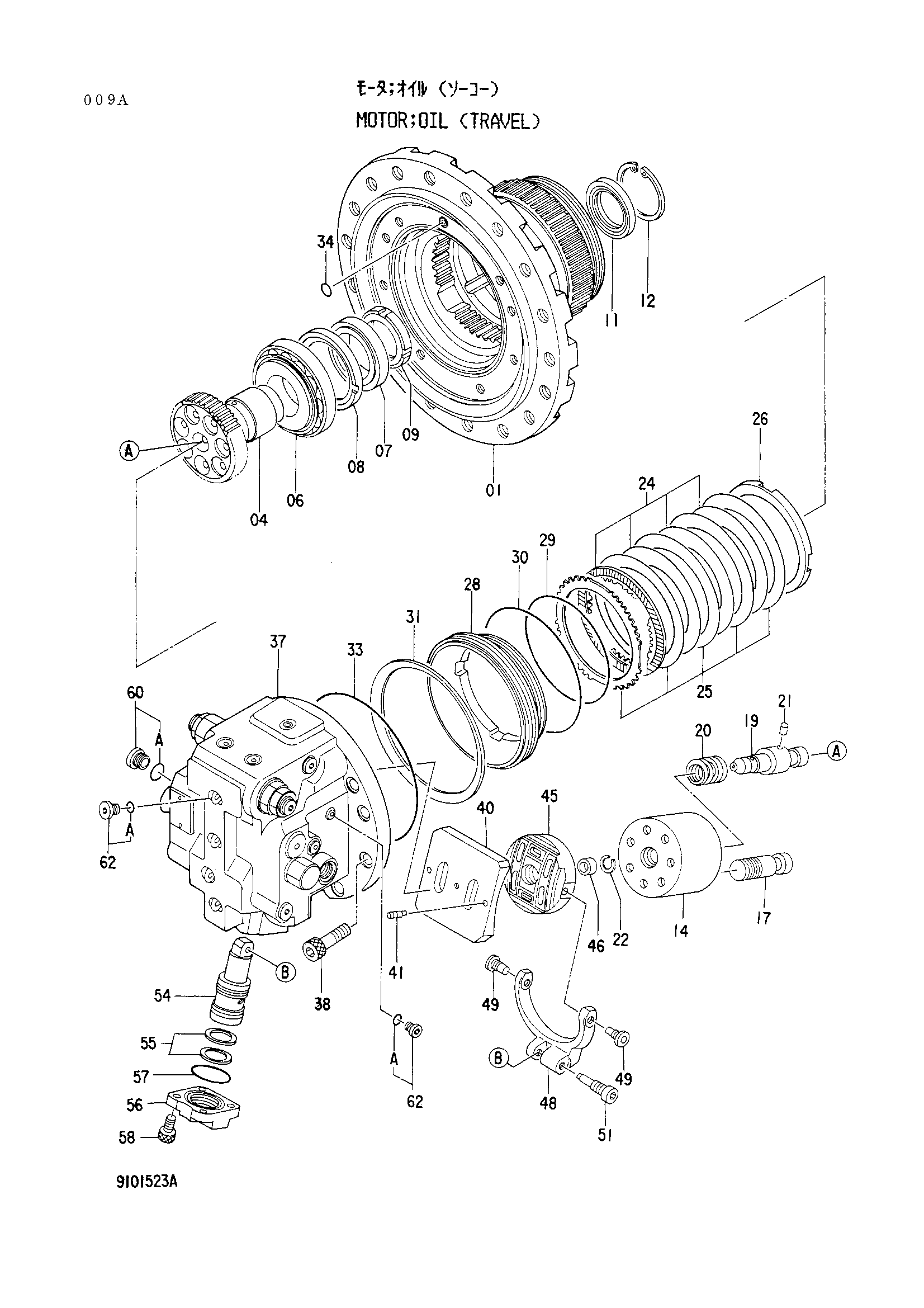

Заводская схема «Гидромотор (ход)» для HITACHI EX200LCK-2m. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9101523 | Гидромотор | 1 | |
| 01 | 1014547 | Корпус | 1 |
| 04 | 2026713 | Дисковый дривинг | 1 |
| 06 | 4198783 | Роликовый подшипник | 1 |
| 07 | 4198998 | Роликовый подшипник | 1 |
| 08 | 4222980 | Проставка | 1 |
| 09 | 4178173 | Гайка подшипник. | 1 |
| 11 | 4260561 | Масляное уплотнение | 1 |
| 12 | 4116290 | Стопорное кольцо | 1 |
| 14 | 2032256 | Ротор | 1 |
| 17 | 8050658 | Поршень | 7 |
| 19 | 4262045 | Вал центральный | 1 |
| 20 | 4246613 | Пружина сжатия | 1 |
| 21 | 4198956 | Палец | 1 |
| 22 | 4234229 | Стопорное кольцо | 1 |
| 24 | 3037401 | Пластина фрикционный | 4 |
| 25 | 3032432 | Пластина | 5 |
| 26 | 4246784 | Проставка | 1 |
| 28 | 3047473 | Поршень | 1 |
| 29 | 4232766 | Д-ринг | 1 |
| 30 | 4232767 | Д-ринг | 1 |
| 31 | 3047472 | Тарельчатая пружина | 1 |
| 33 | 4248871 | Уплотнительное кольцо | 1 |
| 34 | 4506415 | Уплотнительное кольцо | 1 |
| 37 | 9101524 | Тормозной клапан | 1 |
| 38 | M341650 | Болт с внутренним шестигранником | 8 |
| 40 | 3050071 | Пластина | 1 |
| 41 | 4266256 | Установочный штифт | 2 |
| 45 | 1016649 | Клапан | 1 |
| 46 | 4234628 | Втулка | 1 |
| 48 | 3052403 | Тяга | 1 |
| 49 | 4255238 | Пробка | 2 |
| 51 | 4262561 | Болт реамер | 1 |
| 54 | 9101386 | Поршень серво | 1 |
| 55 | 4260308 | Поршневое кольцо | 2 |
| 56 | 4275286 | Крышка | 1 |
| 57 | 4265579 | Уплотнительное кольцо | 1 |
| 58 | M341225 | Болт с внутренним шестигранником | 4 |
| 60 | 9089487 | Пробка | 1 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
| 62 | 9089484 | Пробка | 2 |
| 62A | 4506408 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200LCK-2m и серийный номер машины. Это снижает риск заказа детали другого исполнения.
