Дренажный трубопроводы — HITACHI EX200LC-5HHE

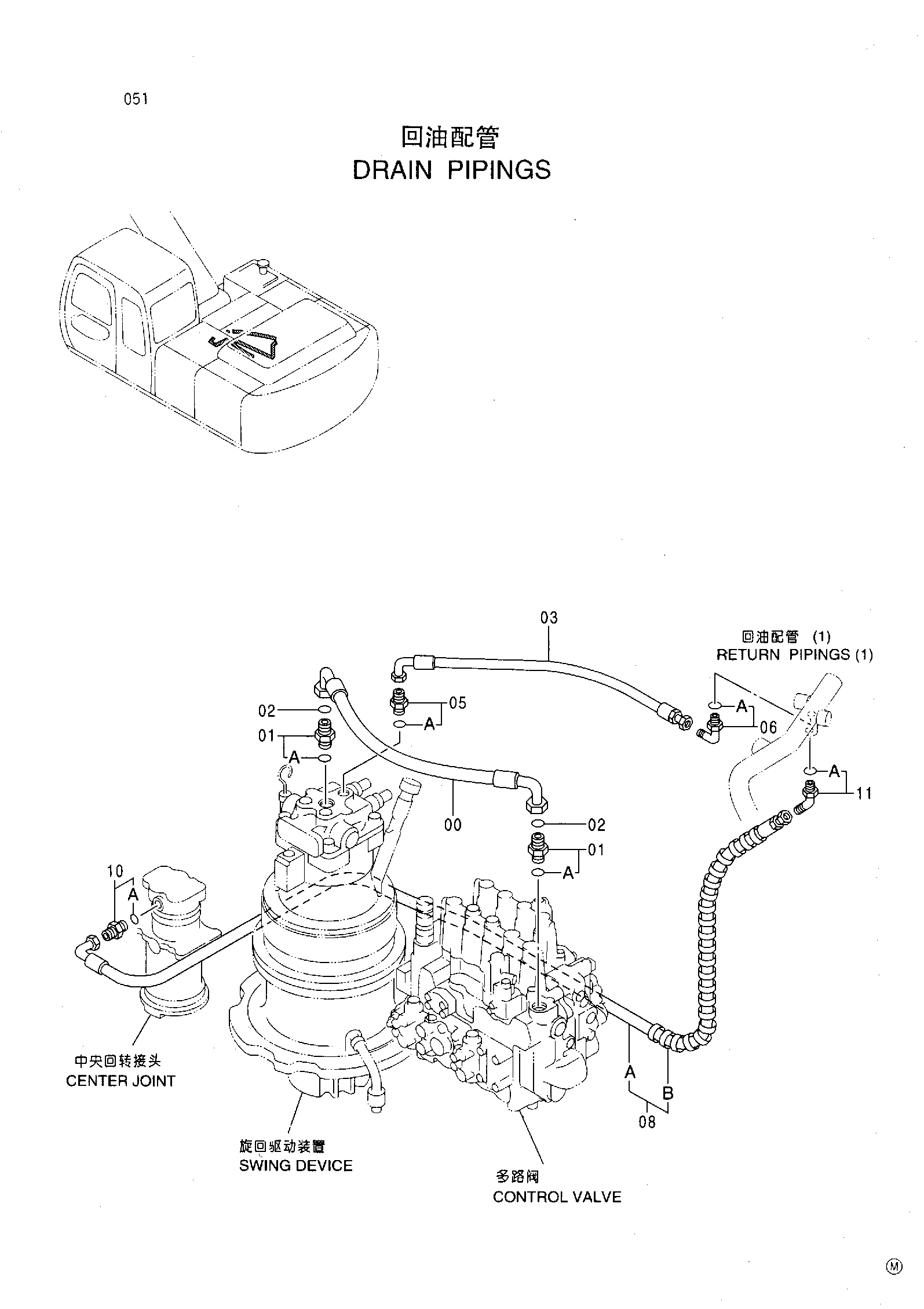

Заводская схема «Дренажный трубопроводы» для HITACHI EX200LC-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4334452 | Шланг | 1 |
| 01 | 4189619 | Адаптер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 2 |
| 03 | 4346015 | Нейлоновый шланг | 1 |
| 05 | 4200466 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4154671 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 9135458 | Шланг в сборе | 1 |
| 08A | 4334911 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 2 |
| 10 | 4221290 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4236729 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200LC-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
