040: Система впрыска топлива — HITACHI EX200LC-5HHE

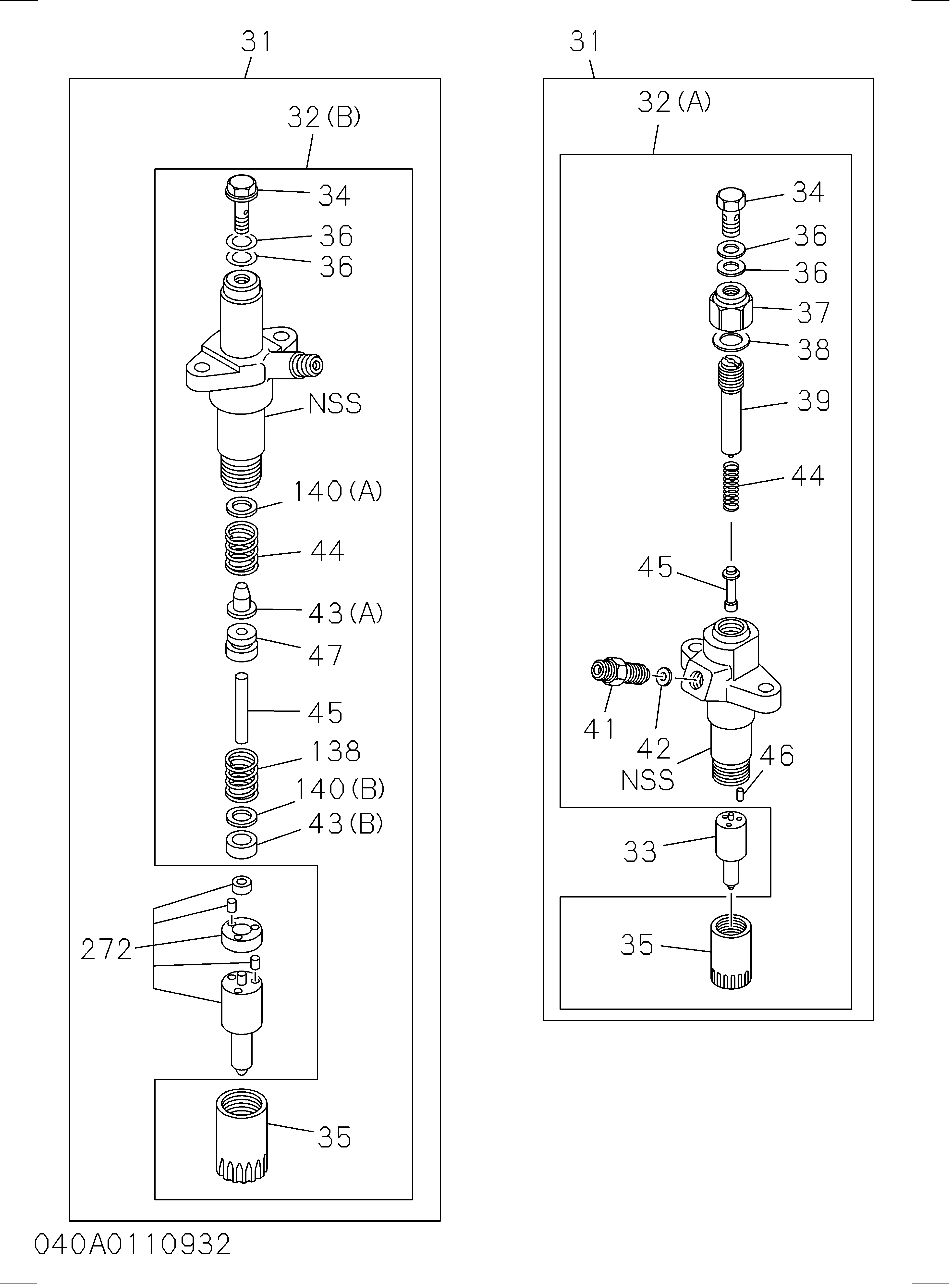

Заводская схема «040: Система впрыска топлива» для HITACHI EX200LC-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 1156032231 | Насос в сборе впрыск | 1 |
| 003 | 9091505080 | Шайба LK, впрыск насос | 7 |
| 004(B) | 9091605080 | Шайба впрыск насос | 7 |
| 004(B) | 0916105080 | Шайба впрыск насос | 7 |
| 007(C) | 0108108600 | Болт впрыск насос кронштейн | 7 |
| 007(C) | 0108058600 | Болт впрыск насос кронштейн | 7 |
| 007(D) | 0208010250 | Болт впрыск насос кронштейн | 1 |
| 007(D) | 0500410250 | Болт впрыск насос кронштейн | 1 |
| 007(D) | 0505410250 | Болт впрыск насос кронштейн | 1 |
| 015(A) | 1157801730 | Муфта в сборе впрыск насос | 1 |
| 016(B) | 1154158471 | Трубка впрыск NO.1 | 1 |
| 017(B) | 1154158481 | Трубка впрыск NO.2 | 1 |
| 018(B) | 1154158491 | Трубка впрыск NO.3 | 1 |
| 019(B) | 1154158501 | Трубка впрыск NO.4 | 1 |
| 020(B) | 1154158512 | Трубка впрыск NO.5 | 1 |
| 021(B) | 1154158522 | Трубка впрыск NO.6 | 1 |
| 031 | 1153003310 | Форсунка в сборе впрыск | 6 |
| 032(A) | 8970161471 | Держатель в сборе форсунка | 6 |
| 033 | 1153112630 | Форсунка впрыск | 6 |
| 034 | 1153390090 | Болт проушина, форсунка держатель | 6 |
| 035 | 1153320170 | Гайка форсунка RET, форсунка держатель | 6 |
| 036 | 1153390100 | Прокладка обратный трубка, форсунка держатель | 12 |
| 036 | 1096300820 | Прокладка обратный трубка, форсунка держатель | 12 |
| 037 | 5153320060 | Гайка колпачок, форсунка держатель | 6 |
| 037 | 5153320060 | Гайка колпачок, форсунка держатель | 6 |
| 038 | 5153390600 | Прокладка колпачок гайка, форсунка держатель | 6 |
| 039 | 8941695030 | Винт ADJ, форсунка пружина, форсунка держатель | 6 |
| 039 | 8941695030 | Винт ADJ, форсунка пружина, форсунка держатель | 6 |
| 041 | 8943203080 | Разъём топливный INL, форсунка держатель | 6 |
| 042 | 5153390030 | Прокладка INL разъём, форсунка держатель | 6 |
| 044 | 5153430050 | Пружина форсунка, форсунка держатель | 6 |
| 045 | 8941695020 | Шток пусх, форсунка держатель | 6 |
| 045 | 8941695020 | Шток пусх, форсунка держатель | 6 |
| 054 | 9153390510 | Крышка пыль, форсунка держатель | 6 |
| 060 | 9091505080 | Шайба форсунка держатель | 12 |
| 060 | 0915105080 | Шайба форсунка держатель | 12 |
| 062 | 9091104080 | Гайка форсунка держатель | 12 |
| 062 | 0911105080 | Гайка форсунка держатель | 12 |
| 066 | 5153150030 | Прокладка впрыск форсунка | 6 |
| 075(A) | 9091607100 | Шайба PL, кронштейн TO впрыск насос | 3 |
| 078 | 0500410200 | Болт кронштейн TO C/BL | 2 |
| 078 | 0505410200 | Болт кронштейн TO C/BL | 2 |
| 080(B) | 1197511200 | Кронштейн насос | 1 |
| 080(B) | 1197511200 | Кронштейн насос | 1 |
| 082 | 9091505100 | Шайба LK, кронштейн TO C/BL | 2 |
| 085 | 8943706751 | Прокладка кронштейн, впрыск насос | 1 |
| 098 | 9154196130 | Зажим "A", впрыск трубка | 6 |
| 099 | 9098025390 | Болт зажим, впрыск, трубка | 6 |
| 114 | 9154196120 | Зажим впрыск трубка | 6 |
| 115 | 9154196140 | Зажим "B", впрыск трубка | 6 |
| 133 | 1154124711 | Трубка впрыск форсунка леак OFF | 1 |
| 133 | 1154124711 | Трубка впрыск форсунка леак OFF | 1 |
| 134 | 1096750371 | Болт соединение, леак OFF трубка | 1 |
| 135 | 1096300820 | Прокладка соединение болт, леак OFF трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200LC-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
