Регулировочный клапан — HITACHI EX200K-3m

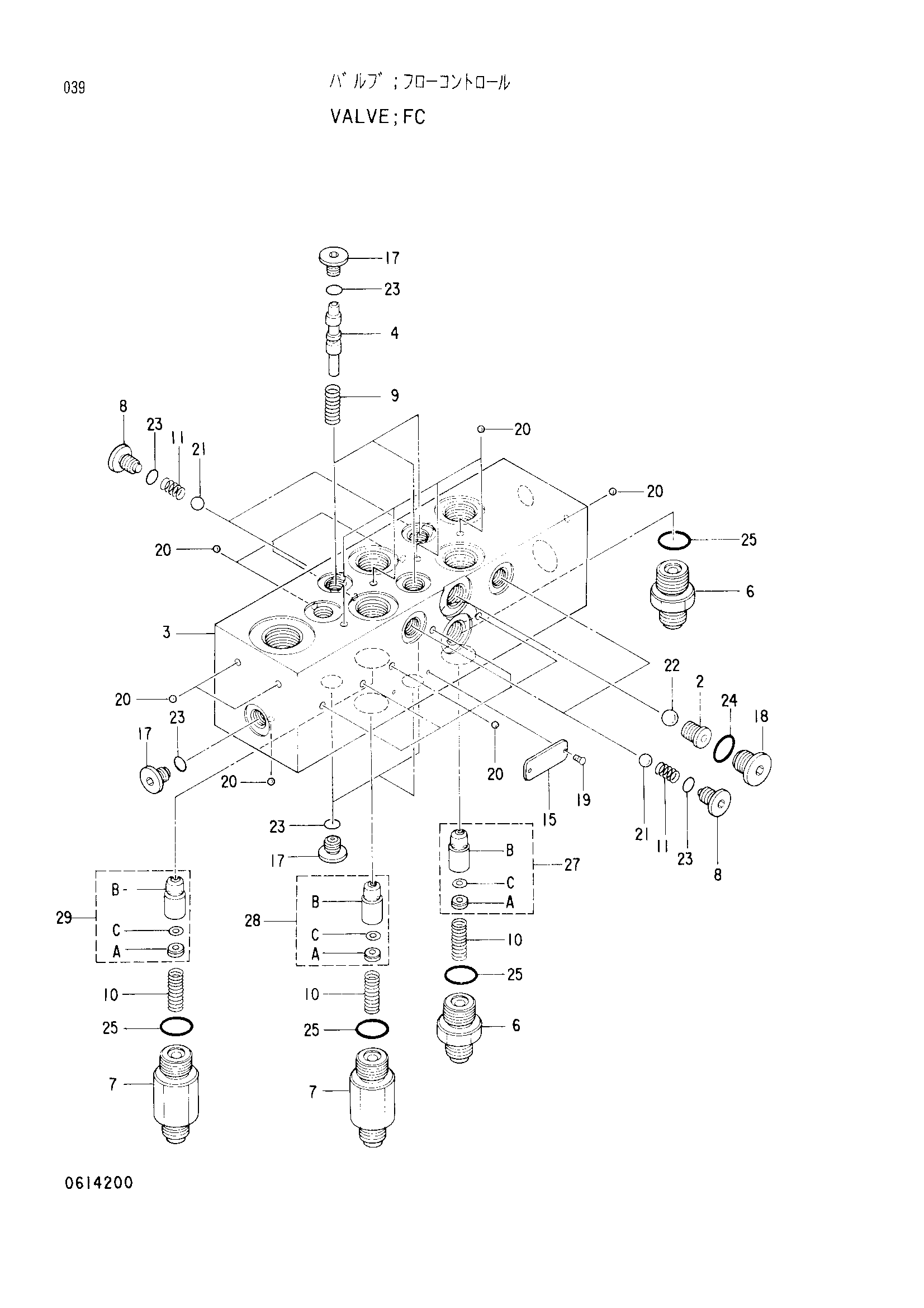

Заводская схема «Регулировочный клапан» для HITACHI EX200K-3m. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4327243 | Клапан регулировочный | 1 | |
| 2 | 0614101 | Сиденье | 1 |
| 4 | 0614201 | Золотник | 3 |
| 6 | 0614202 | Разъём | 2 |
| 7 | 0614203 | Разъём | 2 |
| 8 | 0614204 | Пробка | 4 |
| 9 | 0614205 | Пружина сжатия | 3 |
| 10 | 0614206 | Пружина сжатия | 3 |
| 11 | 0614207 | Пружина сжатия | 4 |
| 15 | 0420504 | Информационная табличка | 1 |
| 17 | 0343512 | Пробка | 7 |
| 18 | 0314205 | Пробка | 1 |
| 19 | 0208717 | Приводной винт | 2 |
| 20 | 0228903 | Стальной шарик | 16 |
| 21 | 0614208 | Стальной шарик | 4 |
| 22 | 0253304 | Стальной шарик | 1 |
| 23 | 4506408 | Уплотнительное кольцо | 11 |
| 24 | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4509180 | Уплотнительное кольцо | 4 |
| 27 | 0614209 | Обратный клапан в сборе | 1 |
| 28 | 0614210 | Обратный клапан в сборе | 1 |
| 29 | 0614211 | Обратный клапан в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K-3m и серийный номер машины. Это снижает риск заказа детали другого исполнения.
