Крышка (1-6) — HITACHI EX200K-3

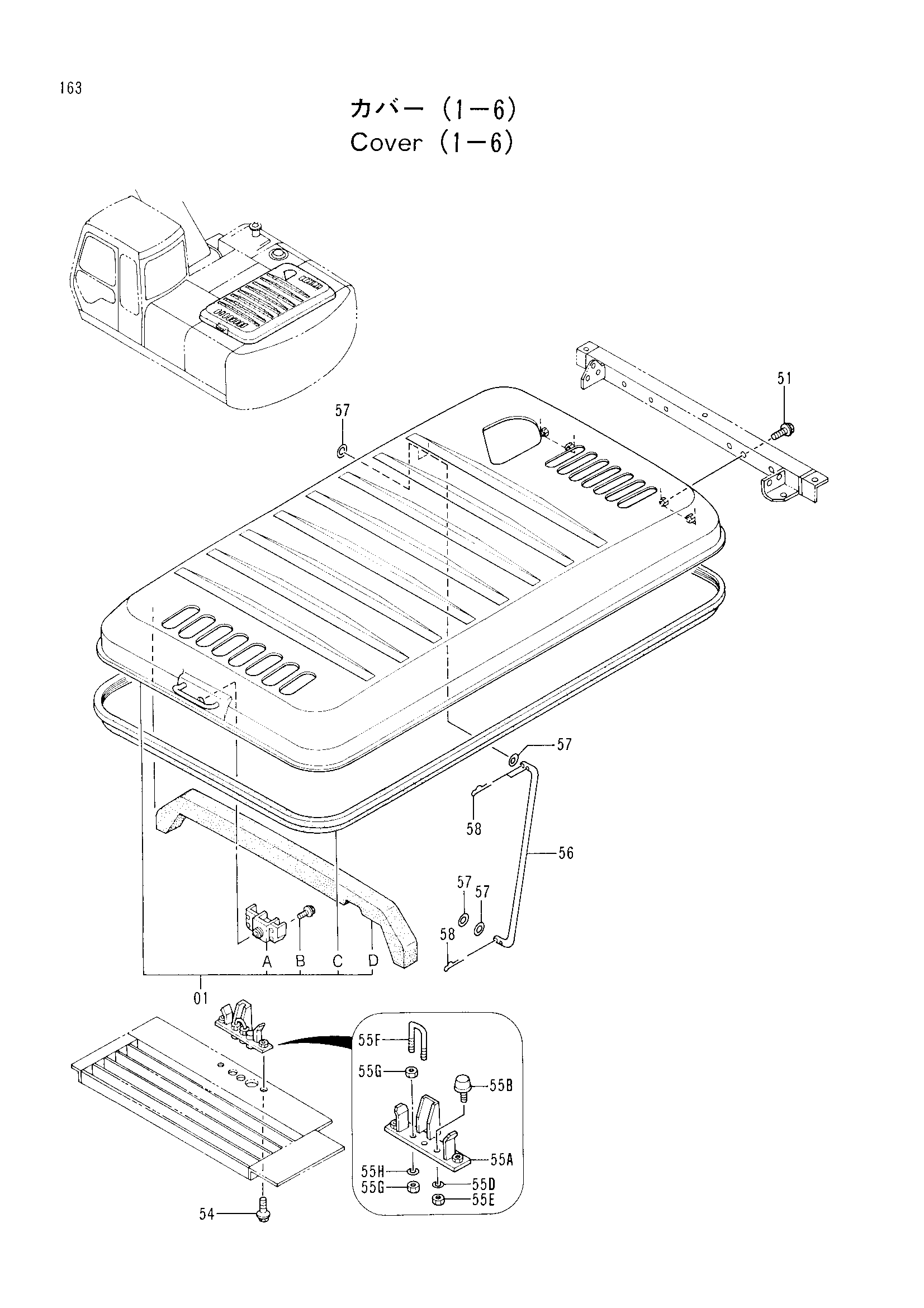

Заводская схема «Крышка (1-6)» для HITACHI EX200K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5003278 | Крышка двигатель | 1 |
| 01A | 2031978 | Дверь блокировка (3) | 1 |
| 01B | J010614 | Болт с шайбой | 4 |
| 01C | 4278600 | Резиновая прокладка | 1 |
| 01D | 4301290 | Резиновая прокладка | 1 |
| 51 | J021030 | Болт с шайбой | 4 |
| 54 | J031030 | Болт с шайбой | 2 |
| 55A | 8053476 | Кронштейн | 1 |
| 55B | 4294508 | Ограничитель | 1 |
| 55D | A590910 | Пружинная шайба | 1 |
| 55E | J950010 | Гайка | 1 |
| 55F | 4280175 | U-образный болт | 1 |
| 55G | M500807 | Гайка | 4 |
| 55H | A590908 | Пружинная шайба | 2 |
| 56 | 4263655 | Стойка | 1 |
| 57 | A590114 | Плоская шайба | 4 |
| 58 | 4022700 | Стопорный палец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
