Пилотный трубопроводы (2-3) — HITACHI EX200K-3

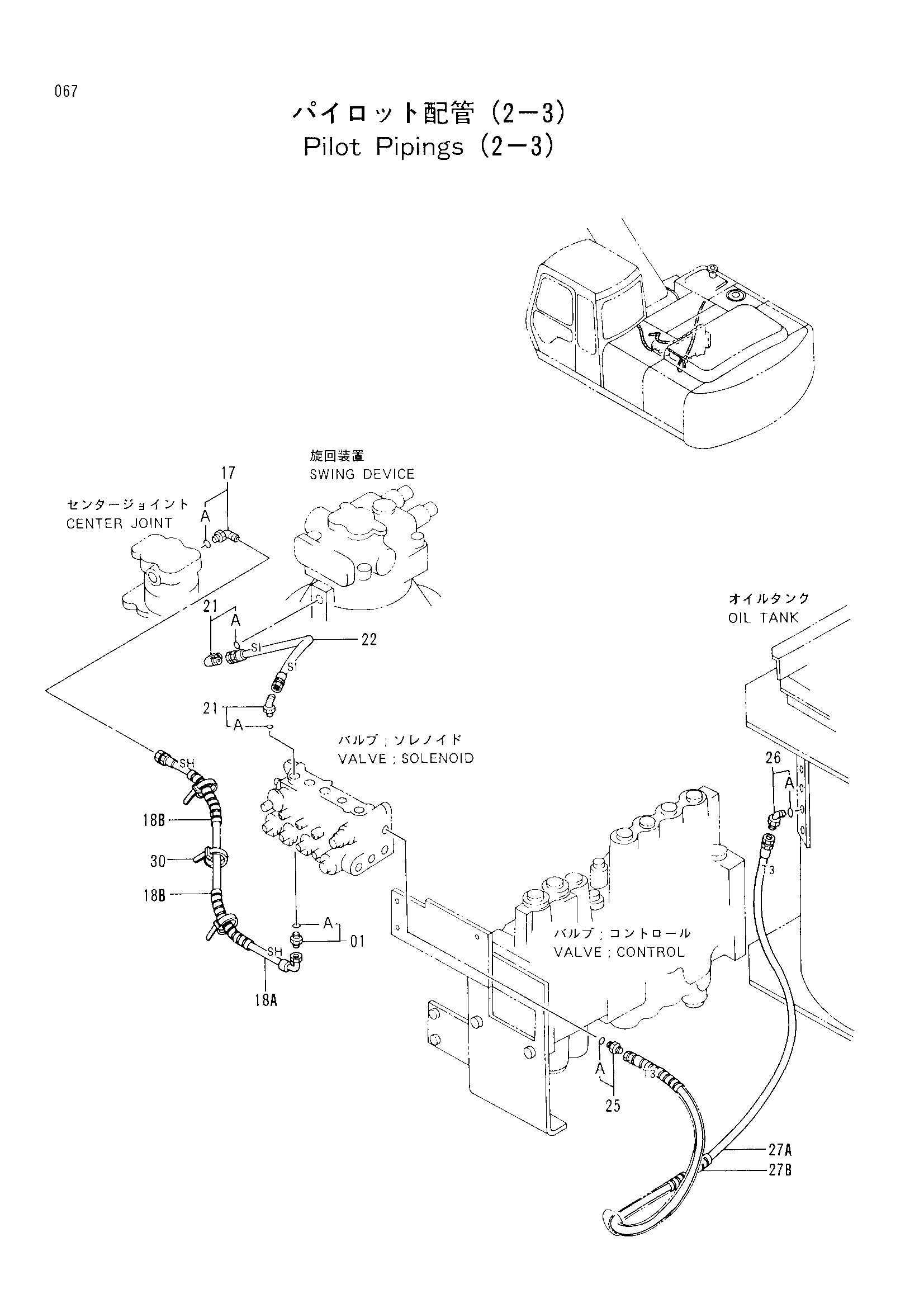

Заводская схема «Пилотный трубопроводы (2-3)» для HITACHI EX200K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4154670 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18A | 4320263 | Шланг (SH) | 1 |
| 18B | 4133527 | Защитный кожух | 2 |
| 21 | 4154670 | Угловой штуцер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4330126 | Шланг (SI) | 1 |
| 25 | 4200467 | Адаптер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4154671 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27A | 4278416 | Нейлоновый шланг (T3) | 1 |
| 27B | 4133527 | Защитный кожух | 1 |
| 30 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
