Пилотный трубопроводы для поток производительность селектор — HITACHI EX200K-3

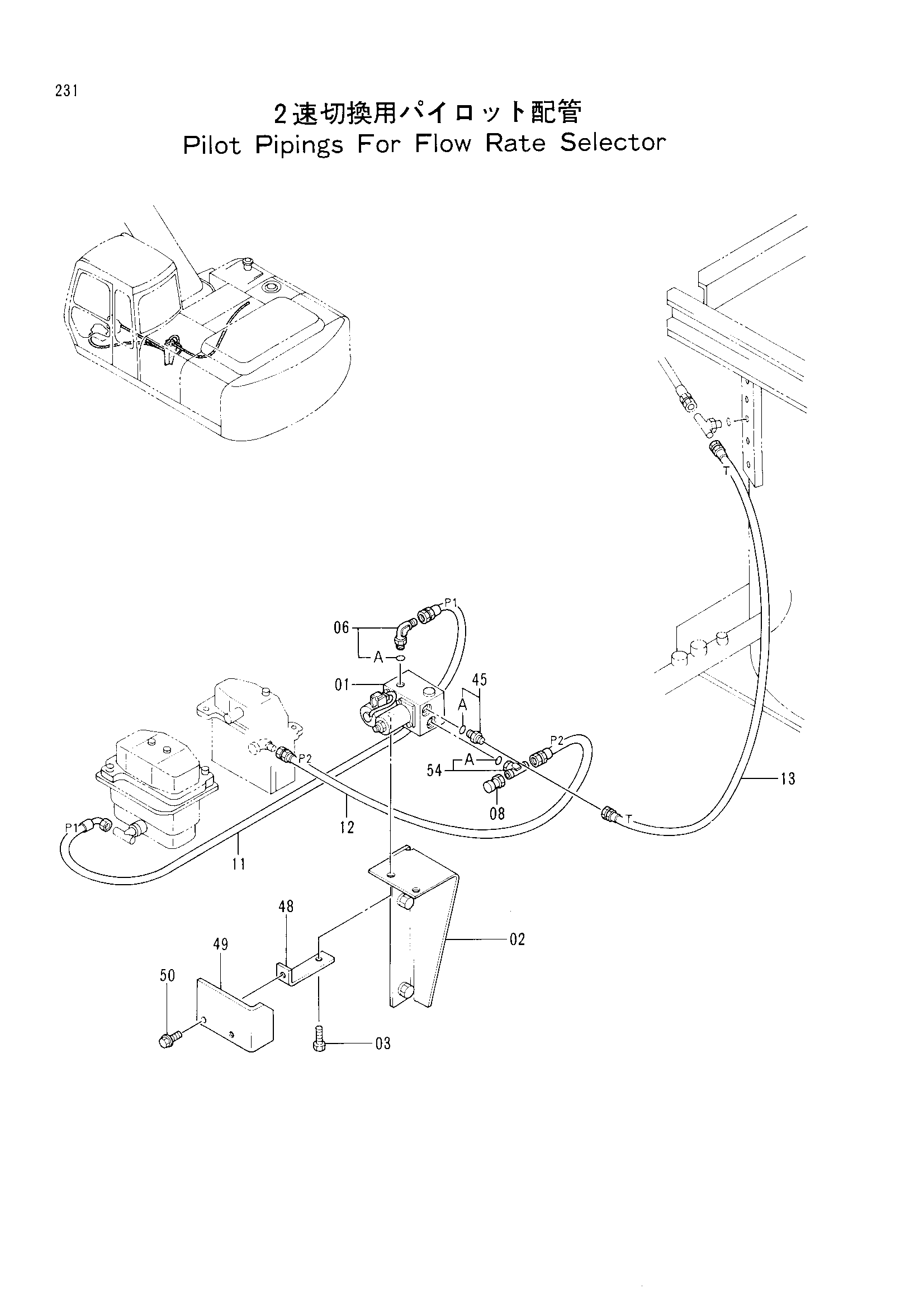

Заводская схема «Пилотный трубопроводы для поток производительность селектор» для HITACHI EX200K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4277883 | Клапан блок | 1 |
| 02 | 9738561 | Кронштейн | 1 |
| 03 | J010825 | Болт с шайбой | 2 |
| 06 | 4154671 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4223518 | Пробка унион | 1 |
| 11 | 4296995 | Нейлоновый шланг | 1 |
| 12 | 4296996 | Нейлоновый шланг | 1 |
| 13 | 4297980 | Нейлоновый шланг (T) | 1 |
| 41 | 4223518 | Пробка унион | 1 |
| 45 | 4200466 | Адаптер | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 9739130 | Кронштейн | 2 |
| 49 | 4298338 | Крышка | 1 |
| 50 | J011020 | Болт с шайбой | 2 |
| 54 | 4208472 | Тройник | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
