Гидробак — HITACHI EX200K-3

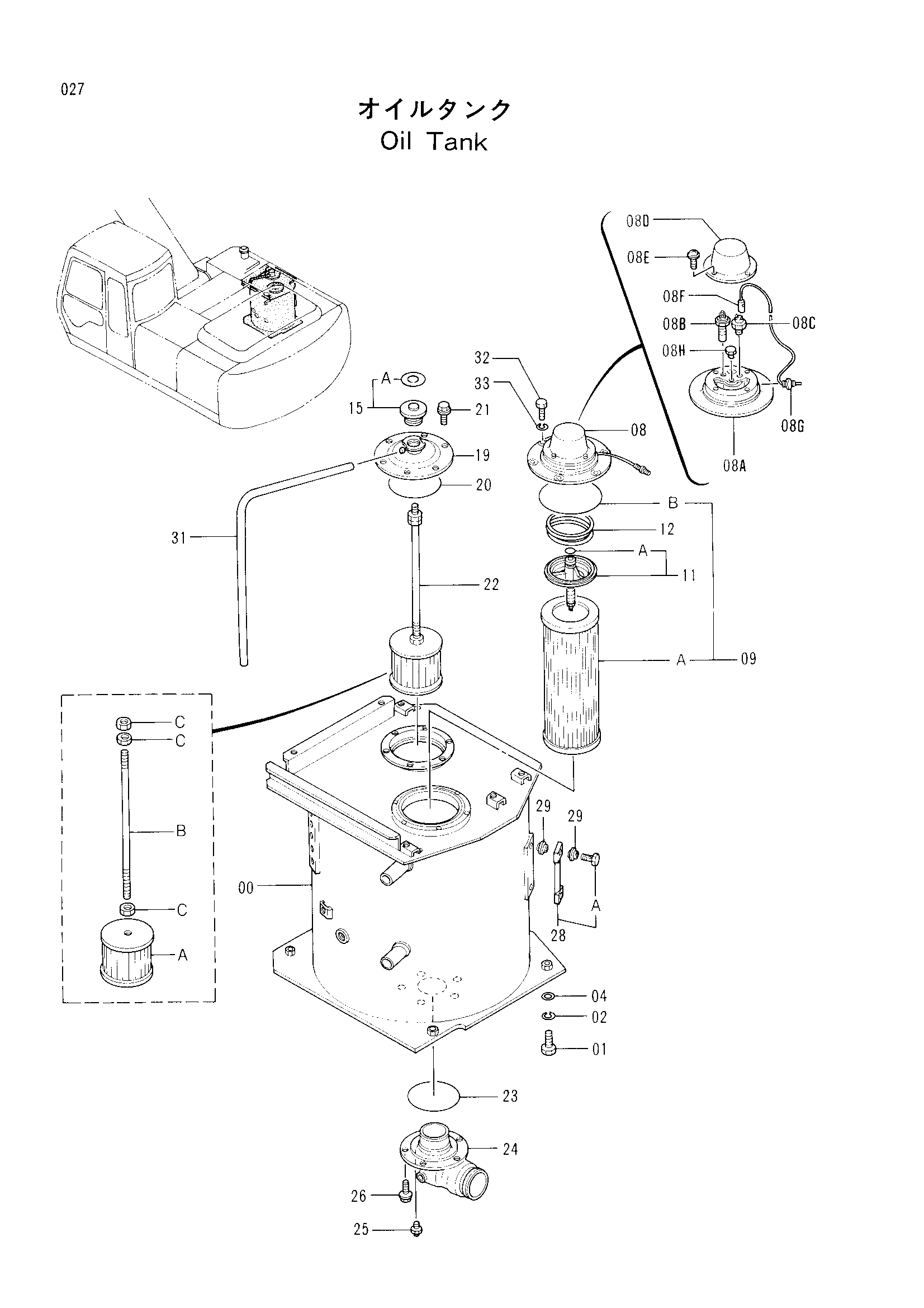

Заводская схема «Гидробак» для HITACHI EX200K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003117 | Гидробак | 1 |
| 01 | J901640 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 04 | J222016 | Шайба | 4 |
| 08 | 4259367 | Крышка | 1 |
| 08A | 4248013 | Крышка | 1 |
| 08B | 4258532 | Индикатор | 1 |
| 08C | 4248015 | Термостат | 1 |
| 08D | 4270567 | Колпачок | 1 |
| 08E | J450408 | Винт с шайбой | 4 |
| 08F | 4270568 | Провод | 1 |
| 08G | 4270569 | Адаптер | 1 |
| 08H | 4270657 | Пробка | 1 |
| 09 | 4269317 | Элемент фильтр в сборе | 1 |
| 09A | 4252125 | Фильтрующий элемент | 1 |
| 09B | A810190 | Уплотнительное кольцо | 1 |
| 11 | 4258533 | Предохранительный клапан | 1 |
| 11A | A810025 | Уплотнительное кольцо | 1 |
| 12 | 4226549 | Пружина | 1 |
| 15 | 4294701 | Колпачок | 1 |
| 15A | 4292827 | Информационная табличка | 1 |
| 19 | 8049319 | Крышка | 1 |
| 20 | A810160 | Уплотнительное кольцо | 1 |
| 21 | J011022 | Болт с шайбой | 6 |
| 22 | 4199012 | Фильтр всасывание в сборе | 1 |
| 22A | 4210224 | Сетчатый фильтр | 1 |
| 22B | 4299663 | Шток | 1 |
| 22C | J950010 | Гайка | 3 |
| 23 | 934333 | Уплотнительное кольцо | 1 |
| 24 | 2035545 | Всасывающая трубка | 1 |
| 25 | 94-2011 | Пробка | 1 |
| 26 | J011025 | Болт с шайбой | 5 |
| 28 | 8053499 | Указатель уровня | 1 |
| 28A | 4100967 | Болт | 2 |
| 29 | 449558 | Уплотнительная шайба | 4 |
| 31 | 4149677 | Виниловый шланг | 1 |
| 32 | J901025 | Болт | 6 |
| 33 | A590910 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
