Пилотный трубопроводы (1-2) — HITACHI EX200K-3

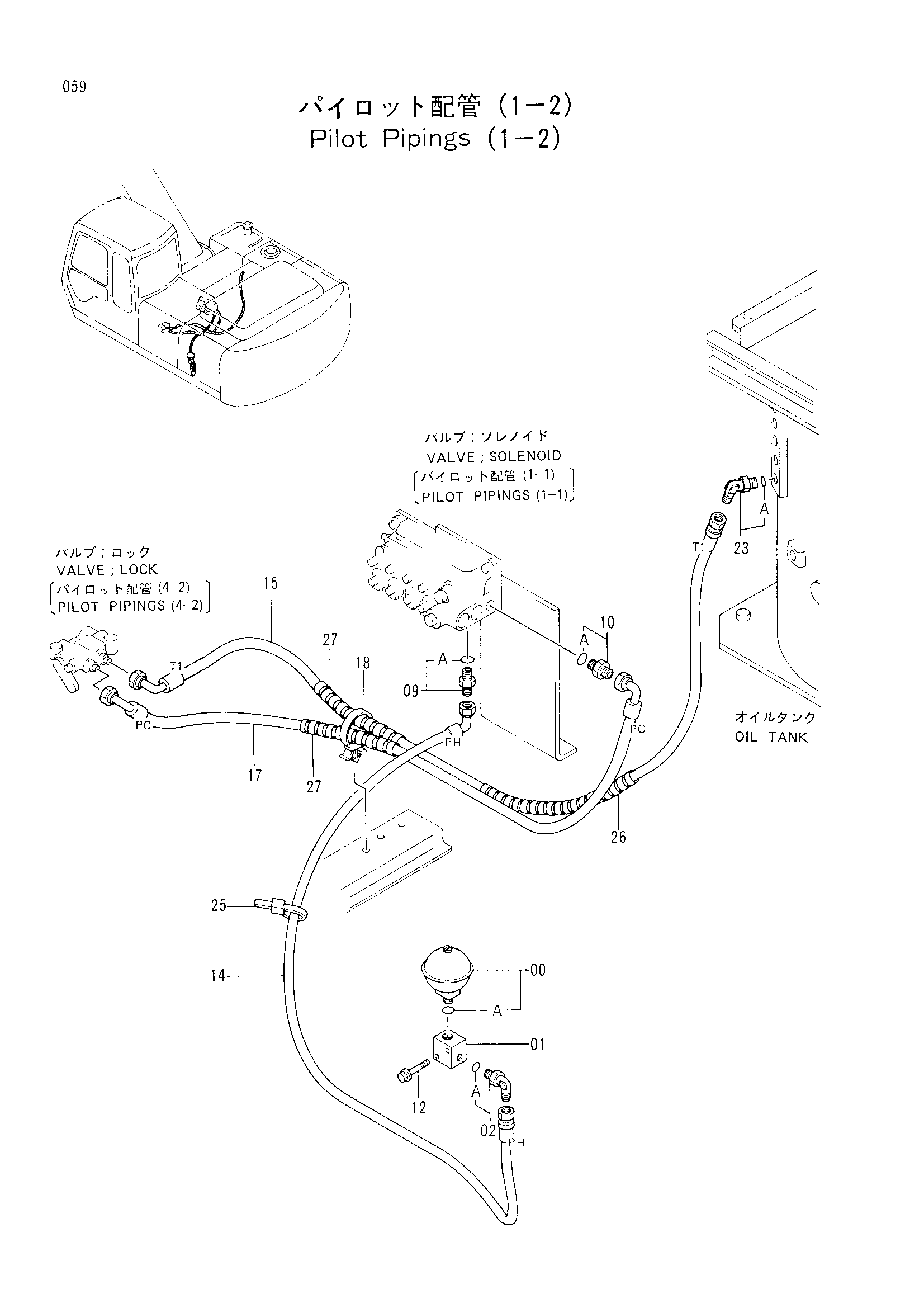

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX200K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4195978 | Гидроаккумулятор | 1 |
| 00A | 954493 | Уплотнительное кольцо | 1 |
| 01 | 3036998 | Блок | 1 |
| 02 | 4154670 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4200465 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4200466 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | J011060 | Болт с шайбой | 2 |
| 14 | 4263617 | Шланг (PH) | 1 |
| 15 | 4305376 | Нейлоновый шланг (T1) | 1 |
| 17 | 4330134 | Нейлоновый шланг (PC) | 1 |
| 18 | 4259220 | Зажим | 1 |
| 23 | 4154671 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4055312 | Ленточный зажим | 1 |
| 26 | 4133527 | Защитный кожух | 1 |
| 27 | 4133527 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
