Гидромотор (поворот) — HITACHI EX200K-3

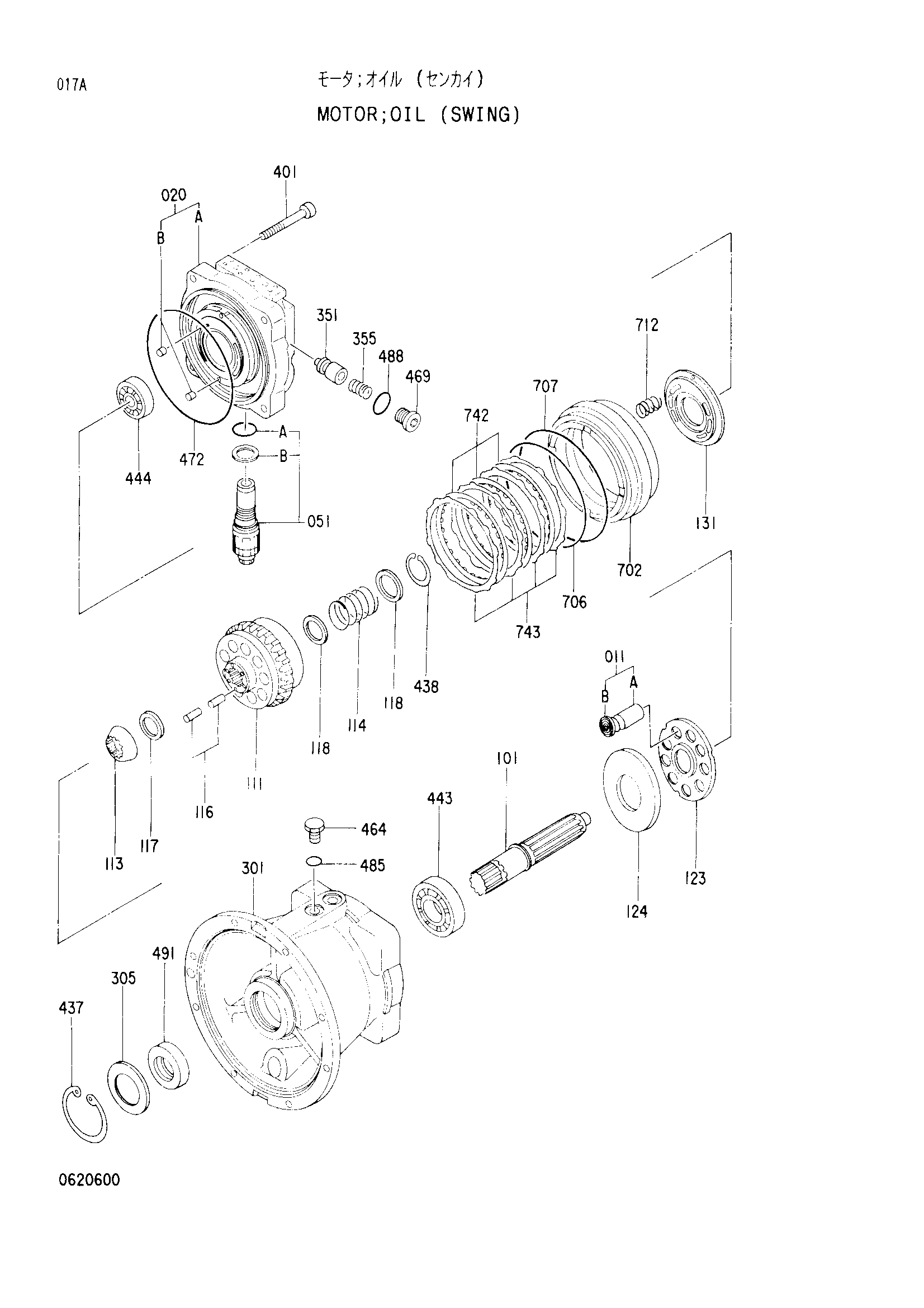

Заводская схема «Гидромотор (поворот)» для HITACHI EX200K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4308814 | Гидромотор | 1 | |
| 011 | 0425101 | Поршень | 9 |
| 020 | 0425102 | Корпус | 1 |
| 051 | 4341859 | Предохранительный клапан | 2 |
| 051A | A811030 | Уплотнительное кольцо | 1 |
| 051B | 0249148 | Опорное кольцо | 1 |
| 101 | 0425103 | Вал | 1 |
| 111 | 0425104 | Гидроцилиндр | 1 |
| 113 | 0425105 | Втулка | 1 |
| 114 | 0425106 | Пружина | 1 |
| 116 | 0425107 | Шток пусх | 12 |
| 117 | 0425108 | Проставка | 1 |
| 118 | 0425109 | Проставка | 2 |
| 123 | 0425110 | Пластина | 1 |
| 124 | 0425111 | Пластина | 1 |
| 131 | 0425112 | Пластина клапан | 1 |
| 301 | 0620601 | Корпус | 1 |
| 305 | 0409214 | Крышка | 1 |
| 351 | 0409215 | Плунжер | 2 |
| 355 | 0409216 | Пружина | 2 |
| 401 | 0365318 | Болт с внутренним шестигранником | 4 |
| 437 | 4022588 | Стопорное кольцо | 1 |
| 438 | 991722 | Стопорное кольцо | 1 |
| 443 | 0409217 | Роликовый подшипник | 1 |
| 444 | 0425114 | Роликовый подшипник | 1 |
| 464 | 0236014 | Пробка | 1 |
| 469 | 0392502 | Пробка | 2 |
| 472 | 0425115 | Уплотнительное кольцо | 1 |
| 485 | 957366 | Уплотнительное кольцо | 1 |
| 488 | 4506428 | Уплотнительное кольцо | 2 |
| 491 | 0409219 | Масляное уплотнение | 1 |
| 702 | 0425116 | Поршень | 1 |
| 706 | 0353321 | Уплотнительное кольцо | 1 |
| 707 | 0425117 | Уплотнительное кольцо | 1 |
| 712 | 0425118 | Пружина | 24 |
| 742 | 0425119 | Пластина фрикционный | 3 |
| 743 | 0425120 | Пластина | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
