Передний трубопроводы (1) — HITACHI EX200K-3

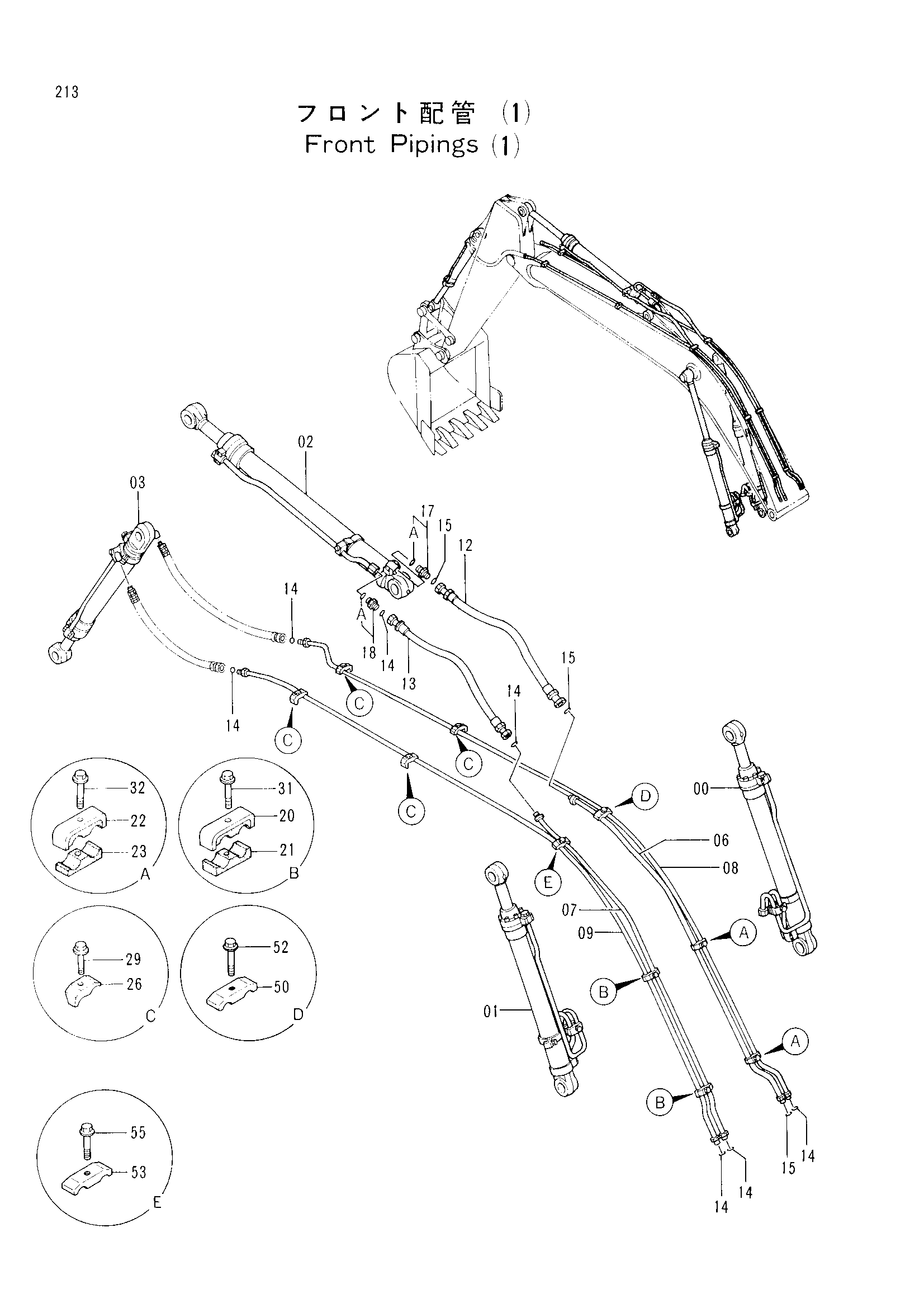

Заводская схема «Передний трубопроводы (1)» для HITACHI EX200K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4250223 | Гидроцилиндр стрелы (правый) | 1 |
| 01 | 4250224 | Гидроцилиндр стрелы (левый) | 1 |
| 02 | 4314778 | Гидроцилиндр рукояти | 1 |
| 03 | 4250225 | Гидроцилиндр ковша | 1 |
| 06 | 8059246 | Трубка | 1 |
| 07 | 8048252 | Трубка | 1 |
| 08 | 8048249 | Трубка | 1 |
| 09 | 8048250 | Трубка | 1 |
| 12 | 4276956 | Шланг | 1 |
| 13 | 4249334 | Шланг | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 7 |
| 15 | 4187328 | Уплотнительное кольцо | 3 |
| 17 | 4189535 | Адаптер | 1 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4189537 | Адаптер | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4285723 | Хомут трубки | 2 |
| 21 | 4285722 | Резиновая прокладка | 2 |
| 22 | 4285725 | Хомут трубки | 2 |
| 23 | 4285724 | Резиновая прокладка | 2 |
| 26 | 4190126 | Хомут трубки | 4 |
| 29 | J011260 | Болт с шайбой | 4 |
| 31 | J011270 | Болт с шайбой | 2 |
| 32 | J011275 | Болт с шайбой | 2 |
| 50 | 4153488 | Хомут трубки | 1 |
| 52 | J011270 | Болт с шайбой | 1 |
| 53 | 4189859 | Хомут трубки | 1 |
| 55 | J011260 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
