Электромагнитный клапан — HITACHI EX200K-2m

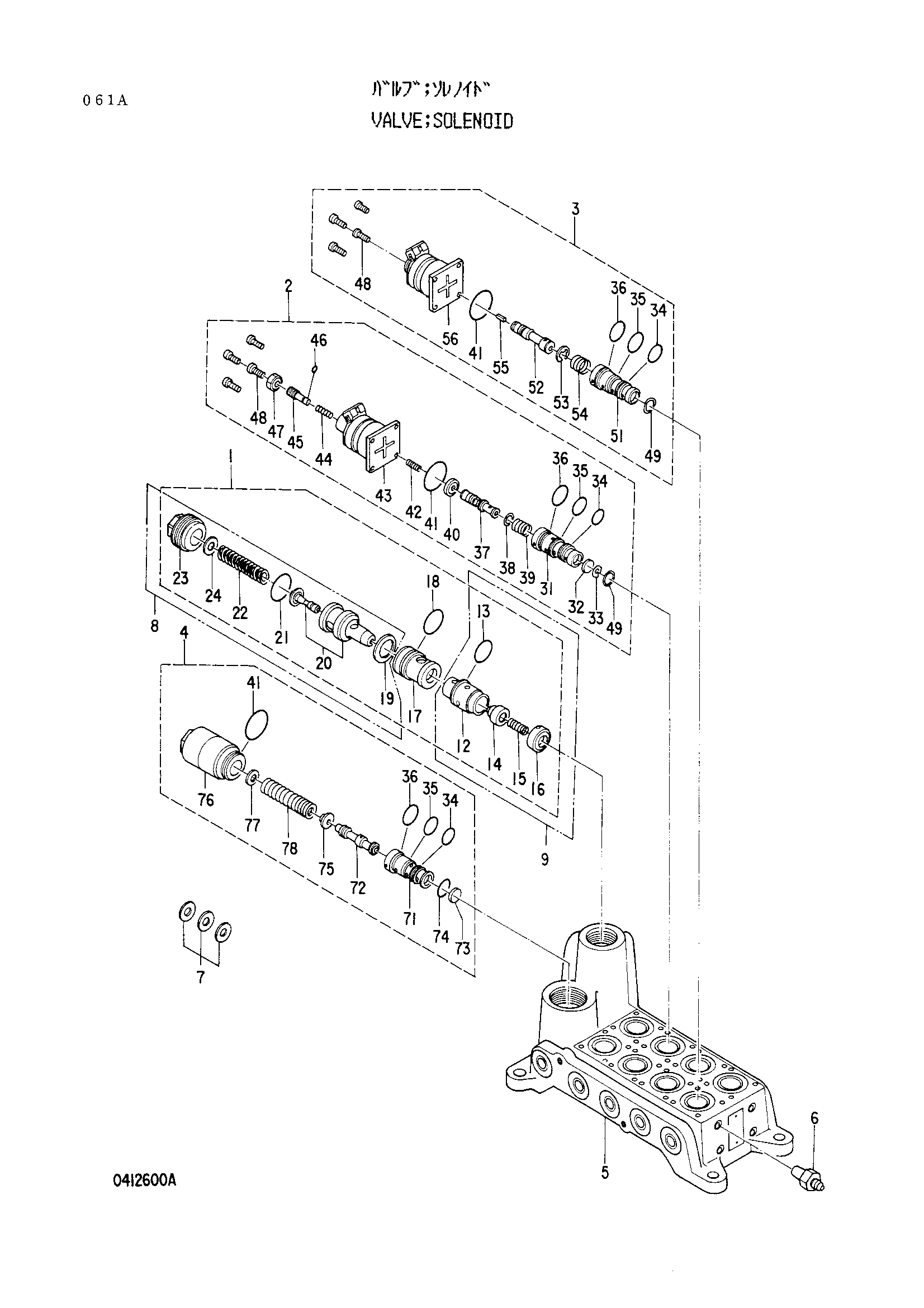

Заводская схема «Электромагнитный клапан» для HITACHI EX200K-2m. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4254647	Электромагнитный клапан	1
1	4289288	Предохранительный клапан в сборе	1
1-12	0408401	Сиденье	1
1-13	0408402	Уплотнительное кольцо	1
1-14	0408403	Обратный клапан	1
1-15	0408404	Пружина	1
1-16	0408405	Колпачок	1
1-17	0408406	Втулка	1
1-18	0408407	Уплотнительное кольцо	1
1-19	0308704	Прокладка	1
1-20	0308703	Клапан в сборе	1
1-21	0308705	Уплотнительное кольцо	1
1-22	0408408	Пружина	1
1-23	0308709	Пробка	1
2	4288336	Электромагнитный клапан	7
2-34	0408409	Уплотнительное кольцо	1
2-35	0408410	Уплотнительное кольцо	1
2-36	0408411	Уплотнительное кольцо	1
2-41	0408412	Уплотнительное кольцо	1
2-48	0408413	Болт с внутренним шестигранником	4
3	4288337	Электромагнитный клапан	1
3-34	0408409	Уплотнительное кольцо	1
3-35	0408410	Уплотнительное кольцо	1
3-36	0408411	Уплотнительное кольцо	1
3-41	0408412	Уплотнительное кольцо	1
3-48	0408413	Болт с внутренним шестигранником	4
4	4289289	Клапан в сборе	1
4-34	0408409	Уплотнительное кольцо	1
4-35	0408410	Уплотнительное кольцо	1
4-36	0408411	Уплотнительное кольцо	1
4-41	0408412	Уплотнительное кольцо	1
4-74	4506412	Уплотнительное кольцо	1
6	0408414	Адаптер	1
7	4293211	Регулировочная шайба	1
8	4309970	Предохранительный клапан	1
9	4309971	Предохранительный клапан	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200K-2m и серийный номер машины. Это снижает риск заказа детали другого исполнения.
