Пилотный трубопроводы (6-1) — HITACHI EX200K-2

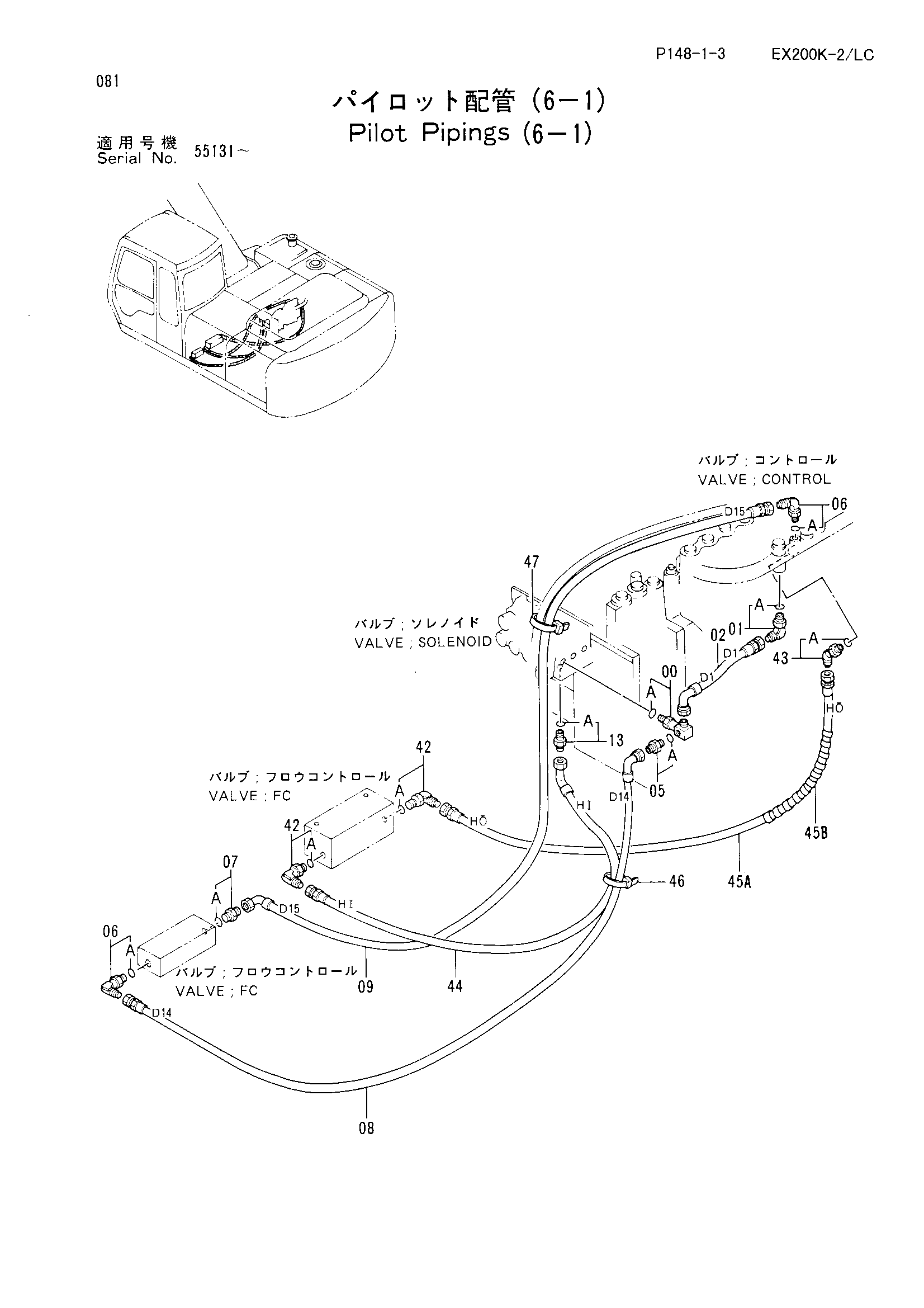

Заводская схема «Пилотный трубопроводы (6-1)» для HITACHI EX200K-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4284063 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4284070 | Шланг (D1) | 1 |
| 05 | 4261938 | Фильтр | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4154671 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4200466 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4284074 | Нейлоновый шланг (D14) | 1 |
| 09 | 4284193 | Нейлоновый шланг (D15) | 1 |
| 13 | 4261938 | Фильтр | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4200471 | Угловой штуцер | 2 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 4200472 | Угловой штуцер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4304445 | Нейлоновый шланг (HI) | 1 |
| 45A | 4304446 | Нейлоновый шланг (HO) | 1 |
| 45B | 4133527 | Защитный кожух | 1 |
| 46 | 4055311 | Ленточный зажим | 1 |
| 47 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
