Передний трубопроводы для гидромолот и гидроножницы (1) — HITACHI EX200K-2

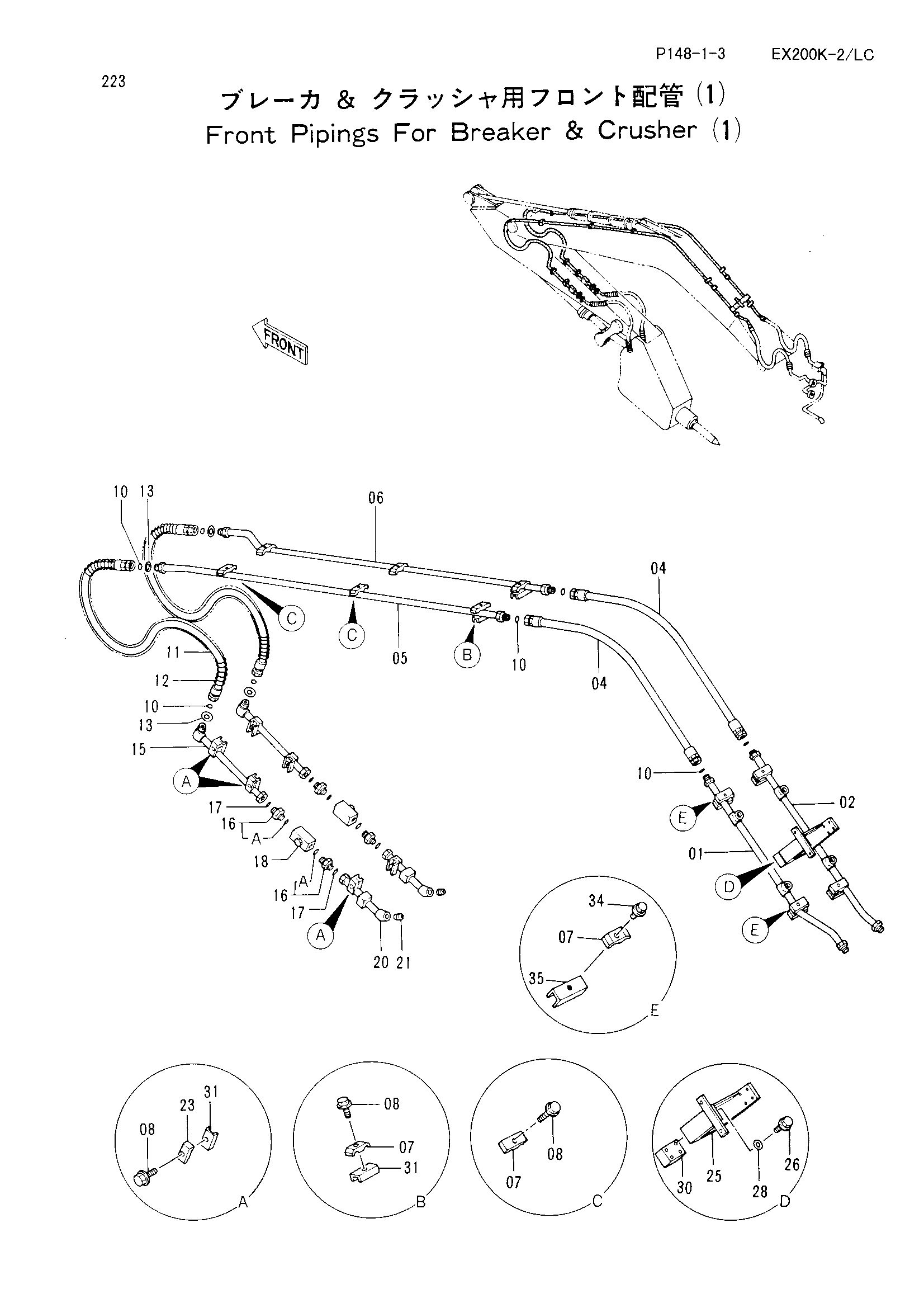

Заводская схема «Передний трубопроводы для гидромолот и гидроножницы (1)» для HITACHI EX200K-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9737667 | Трубка | 1 |
| 02 | 9737668 | Трубка | 1 |
| 04 | 4286820 | Шланг | 2 |
| 05 | 8051686 | Трубка | 1 |
| 06 | 8051687 | Трубка | 1 |
| 07 | 4153488 | Хомут трубки | 10 |
| 08 | J011270 | Болт с шайбой | 12 |
| 10 | 4187328 | Уплотнительное кольцо | 8 |
| 11 | 4281167 | Шланг | 2 |
| 12 | 4053617 | Защита шланга | 2 |
| 13 | 4073052 | Шайба | 2 |
| 15 | 9737752 | Трубка | 2 |
| 16 | 4205196 | Адаптер | 4 |
| 16A | 4187329 | Уплотнительное кольцо | 1 |
| 17 | 4187329 | Уплотнительное кольцо | 4 |
| 18 | 4287720 | Запорный клапан | 2 |
| 20 | 9738455 | Трубка | 2 |
| 21 | 94-2026 | Пробка | 2 |
| 23 | 4190127 | Хомут трубки | 6 |
| 25 | 8051685 | Кронштейн | 1 |
| 26 | J021230 | Болт с шайбой | 4 |
| 28 | A590112 | Плоская шайба | 4 |
| 30 | 4280185 | Седло винта | 1 |
| 31 | 9735916 | Седло винта | 8 |
| 34 | J011270 | Болт с шайбой | 4 |
| 35 | 9738793 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
