Гусеничная цепь (800G)<STD. гусеница> — HITACHI EX200K-2

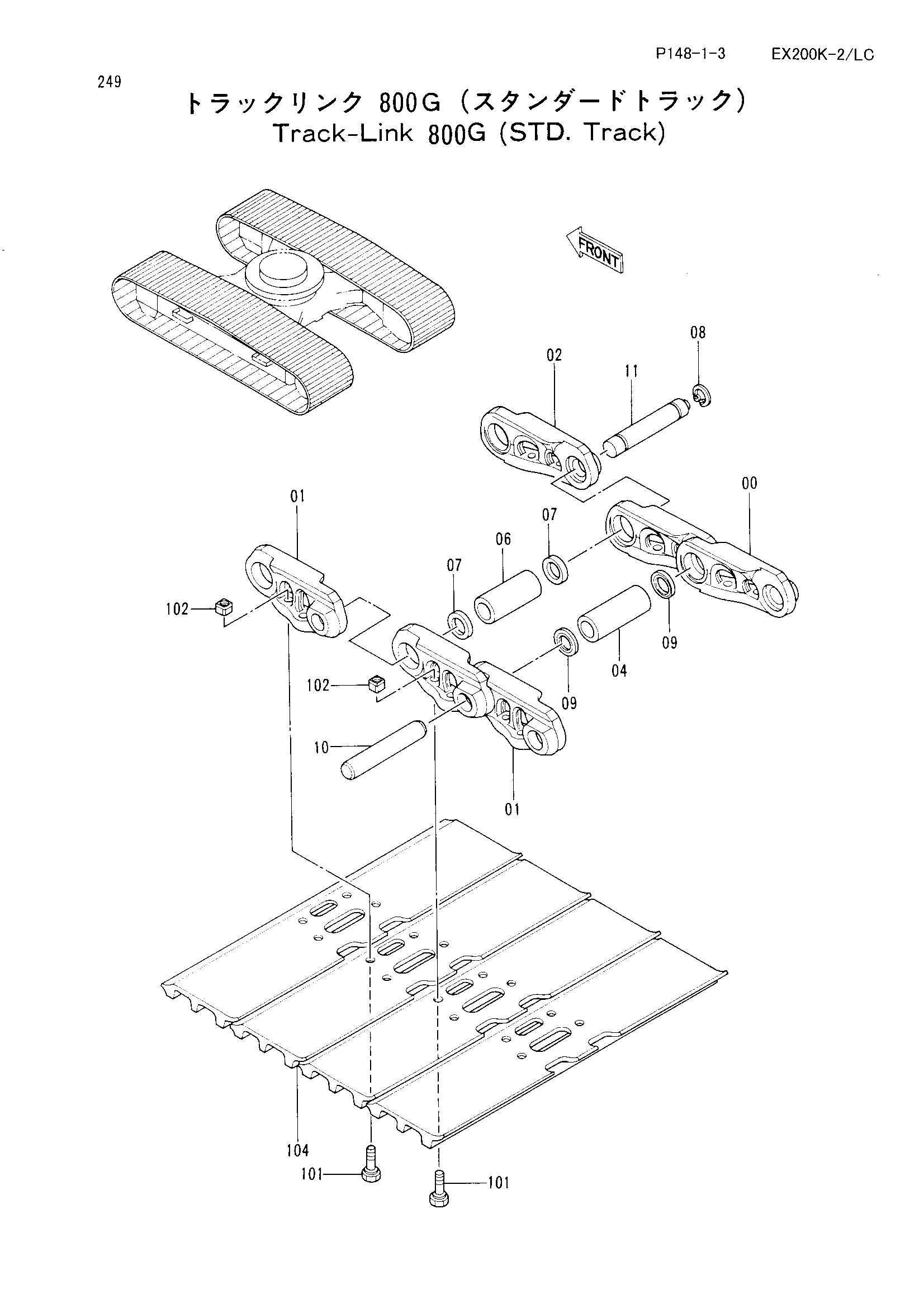

Заводская схема «Гусеничная цепь (800G)<STD. гусеница>» для HITACHI EX200K-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9098477 | Гусеничная цепь в сборе | 2 | |
| 00-11 | 9092517 | Гусеничная цепь в сборе | 1 |
| 00 | 1014142 | Гусеничная цепь B | 45 |
| 01 | 1014143 | Гусеничная цепь B | 46 |
| 02 | 4247231 | Гусеничная цепь M | 1 |
| 04 | 4247130 | Втулка | 45 |
| 06 | 4247131 | Соединительная втулка | 1 |
| 07 | 4145373 | Втулка | 2 |
| 08 | 4192666 | Кольцо | 1 |
| 09 | 4201804 | Уплотнение | 90 |
| 10 | 4257102 | Палец | 45 |
| 11 | 4257103 | Соединительный палец | 1 |
| 101 | 4247132 | Болт башмак | 184 |
| 102 | 4247133 | Гайка | 184 |
| 104 | 2032759 | Башмак грунтозацеп | 46 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
