Многофункциональный рычаг трубопроводы (1) — HITACHI EX200K-2

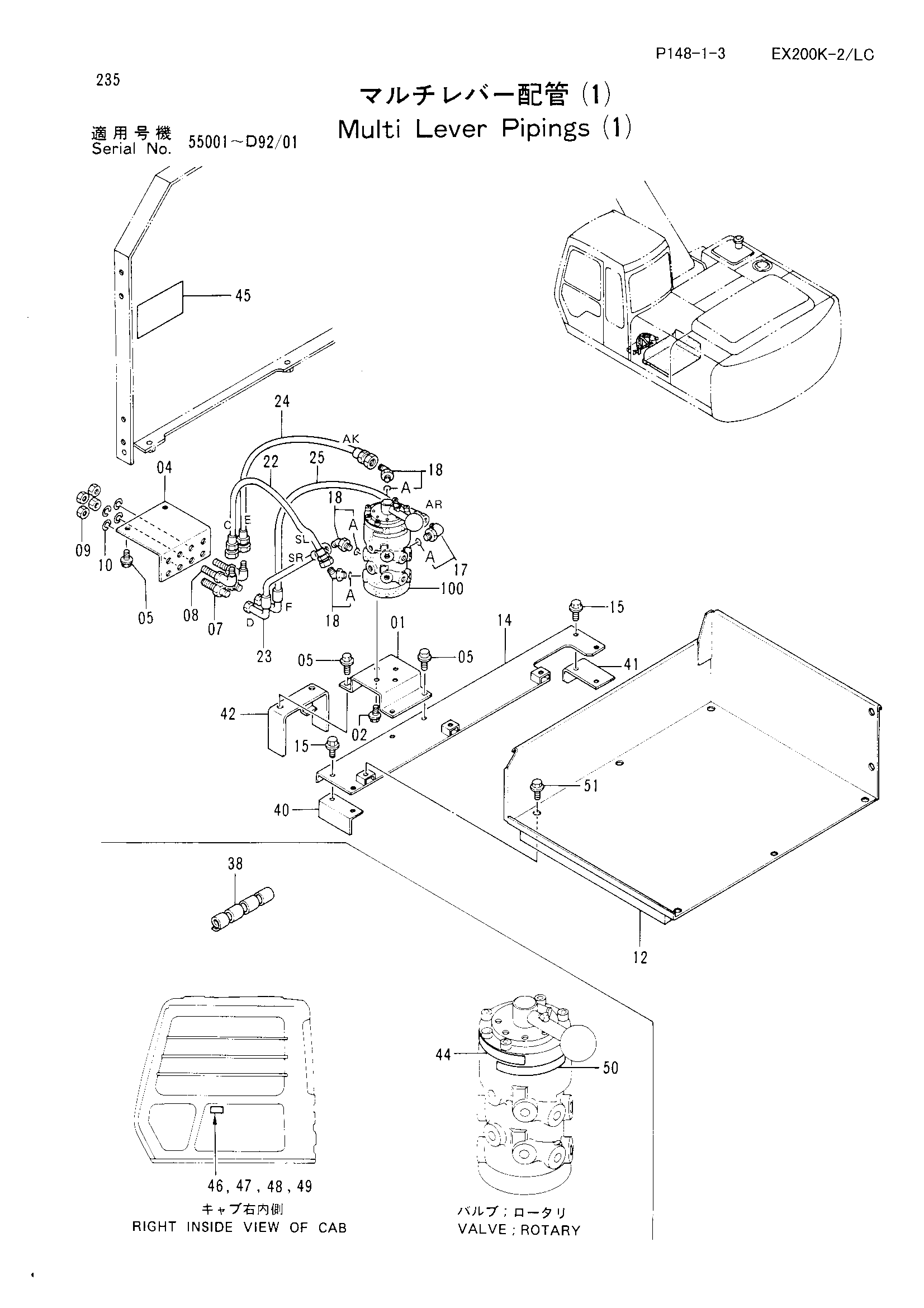

Заводская схема «Многофункциональный рычаг трубопроводы (1)» для HITACHI EX200K-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4284141 | Кронштейн | 1 |
| 02 | J010818 | Болт с шайбой | 4 |
| 04 | 4285864 | Кронштейн | 1 |
| 05 | J021030 | Болт с шайбой | 6 |
| 07 | 4202532 | Адаптер | 2 |
| 08 | 4285863 | Угловой штуцер | 2 |
| 09 | 4202531 | Гайка | 4 |
| 10 | A590916 | Пружинная шайба | 4 |
| 12 | 2032687 | Крышка | 1 |
| 14 | 8052292 | Кронштейн | 1 |
| 15 | J031030 | Болт с шайбой | 4 |
| 17 | 4154671 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4190244 | Угловой штуцер | 3 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4289233 | Шланг (C, SL) | 1 |
| 23 | 4289234 | Шланг (D, SR) | 1 |
| 24 | 4289235 | Шланг (E, AK) | 1 |
| 25 | 4289236 | Шланг (F. AR) | 1 |
| 38 | 4133527 | Защитный кожух | 4 |
| 40 | 9738324 | Кронштейн | 1 |
| 41 | 9738096 | Кронштейн | 1 |
| 42 | 8052314 | Кронштейн | 1 |
| 44 | 4288347 | Информационная табличка | 1 |
| 45 | 3059267 | Информационная табличка | 1 |
| 46 | 4288249 | Пластина | 1 |
| 47 | 4288250 | Пластина | 1 |
| 48 | 4288251 | Пластина | 1 |
| 49 | 4288252 | Пластина | 1 |
| 50 | 4289810 | Информационная табличка | 1 |
| 51 | J031025 | Болт с шайбой | 8 |
| 100 | 4282545 | Клапан поворотный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
