Основной трубопроводы (2) — HITACHI EX200K-2

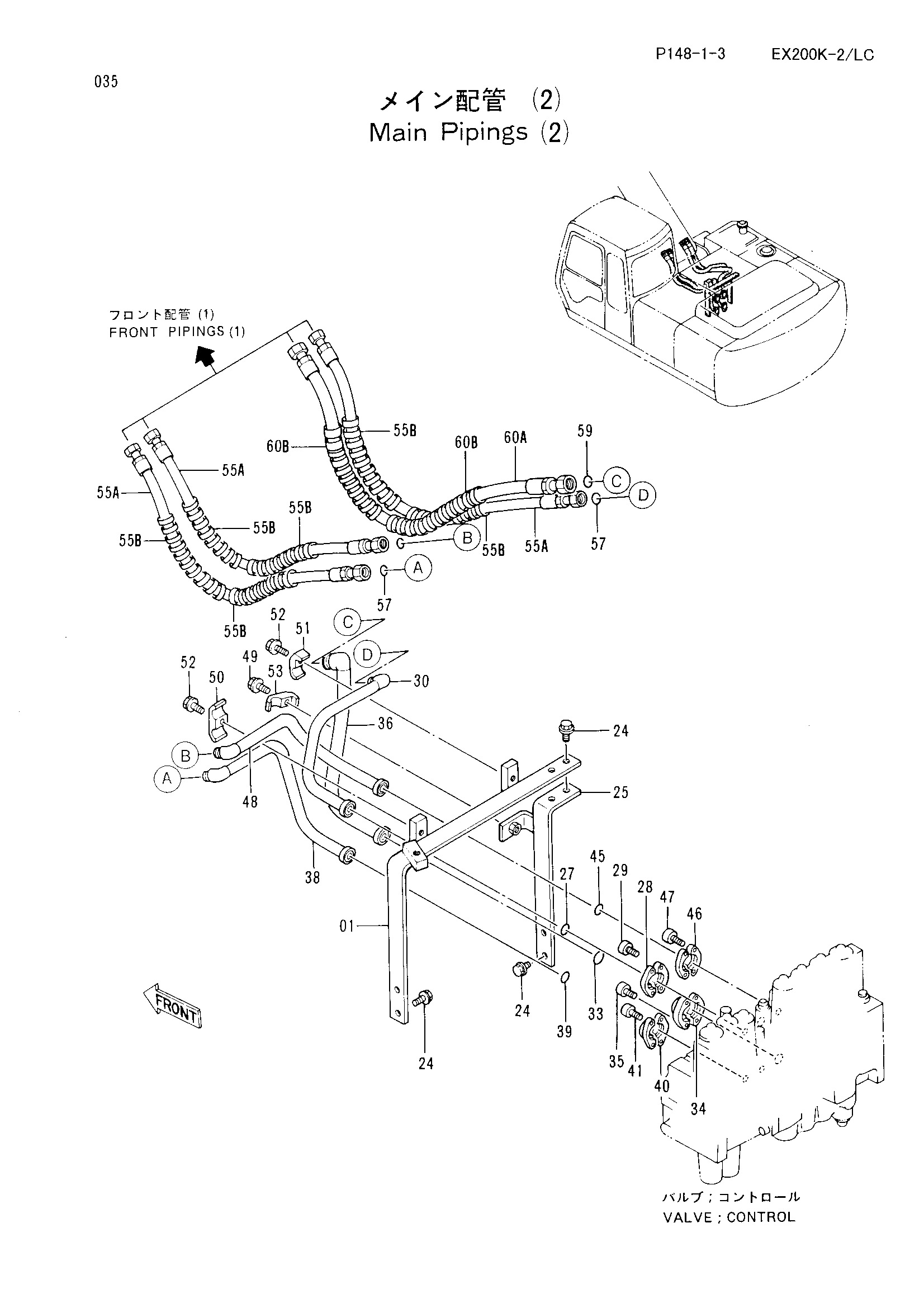

Заводская схема «Основной трубопроводы (2)» для HITACHI EX200K-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8053195 | Опора | 1 |
| 24 | J021240 | Болт с шайбой | 6 |
| 25 | 8049204 | Опора | 1 |
| 27 | 971489 | Уплотнительное кольцо | 1 |
| 28 | 986910 | Разъёмный фланец | 2 |
| 29 | M341030 | Болт с внутренним шестигранником | 4 |
| 30 | 8049205 | Трубка | 1 |
| 33 | 966993 | Уплотнительное кольцо | 1 |
| 34 | 962453 | Разъёмный фланец | 2 |
| 35 | M341030 | Болт с внутренним шестигранником | 4 |
| 36 | 8049206 | Трубка | 1 |
| 38 | 8046757 | Трубка | 1 |
| 39 | 971489 | Уплотнительное кольцо | 1 |
| 40 | 986910 | Разъёмный фланец | 2 |
| 41 | M341030 | Болт с внутренним шестигранником | 4 |
| 45 | 971489 | Уплотнительное кольцо | 1 |
| 46 | 986910 | Разъёмный фланец | 2 |
| 47 | M341030 | Болт с внутренним шестигранником | 4 |
| 48 | 8049207 | Трубка | 1 |
| 49 | J011270 | Болт с шайбой | 1 |
| 50 | 4189859 | Хомут трубки | 1 |
| 51 | 4190126 | Хомут трубки | 1 |
| 52 | J011255 | Болт с шайбой | 2 |
| 53 | 4190127 | Хомут трубки | 1 |
| 55A | 4250889 | Шланг | 3 |
| 55B | 4044420 | Защитный кожух | 6 |
| 57 | 4187308 | Уплотнительное кольцо | 3 |
| 59 | 4187328 | Уплотнительное кольцо | 1 |
| 60A | 4276084 | Шланг | 1 |
| 60B | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
