Передний трубопроводы для гидромолот и гидроножницы (2) — HITACHI EX200K-2

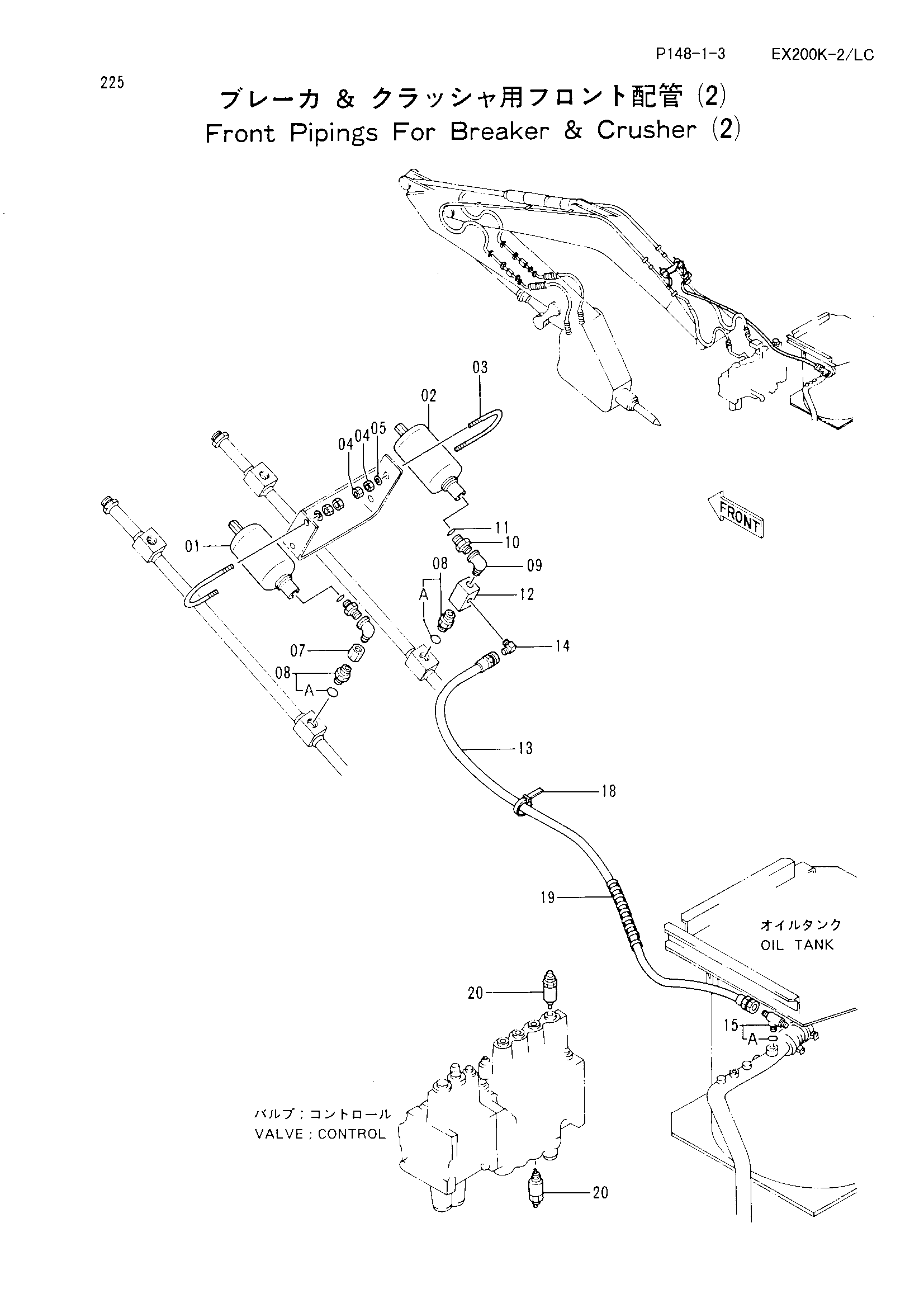

Заводская схема «Передний трубопроводы для гидромолот и гидроножницы (2)» для HITACHI EX200K-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4284865 | Гидроаккумулятор | 1 |
| 02 | 4284867 | Гидроаккумулятор | 1 |
| 03 | 4208961 | U-образный болт | 2 |
| 04 | J950012 | Гайка | 8 |
| 05 | A590112 | Плоская шайба | 4 |
| 07 | 94-0678 | Разъём S | 1 |
| 08 | 4208243 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 94-0633 | Угловой штуцер | 2 |
| 10 | 4208244 | Адаптер | 2 |
| 11 | 4509181 | Уплотнительное кольцо | 2 |
| 12 | 4206361 | Запорный клапан | 1 |
| 13 | 4209795 | Шланг | 1 |
| 14 | 4154656 | Угловой штуцер | 1 |
| 15 | 4224382 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4055312 | Ленточный зажим | 10 |
| 19 | 4133527 | Защитный кожух | 1 |
| 20 | 4282718 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
