Пилотный трубопроводы для поток производительность селектор — HITACHI EX200K-2

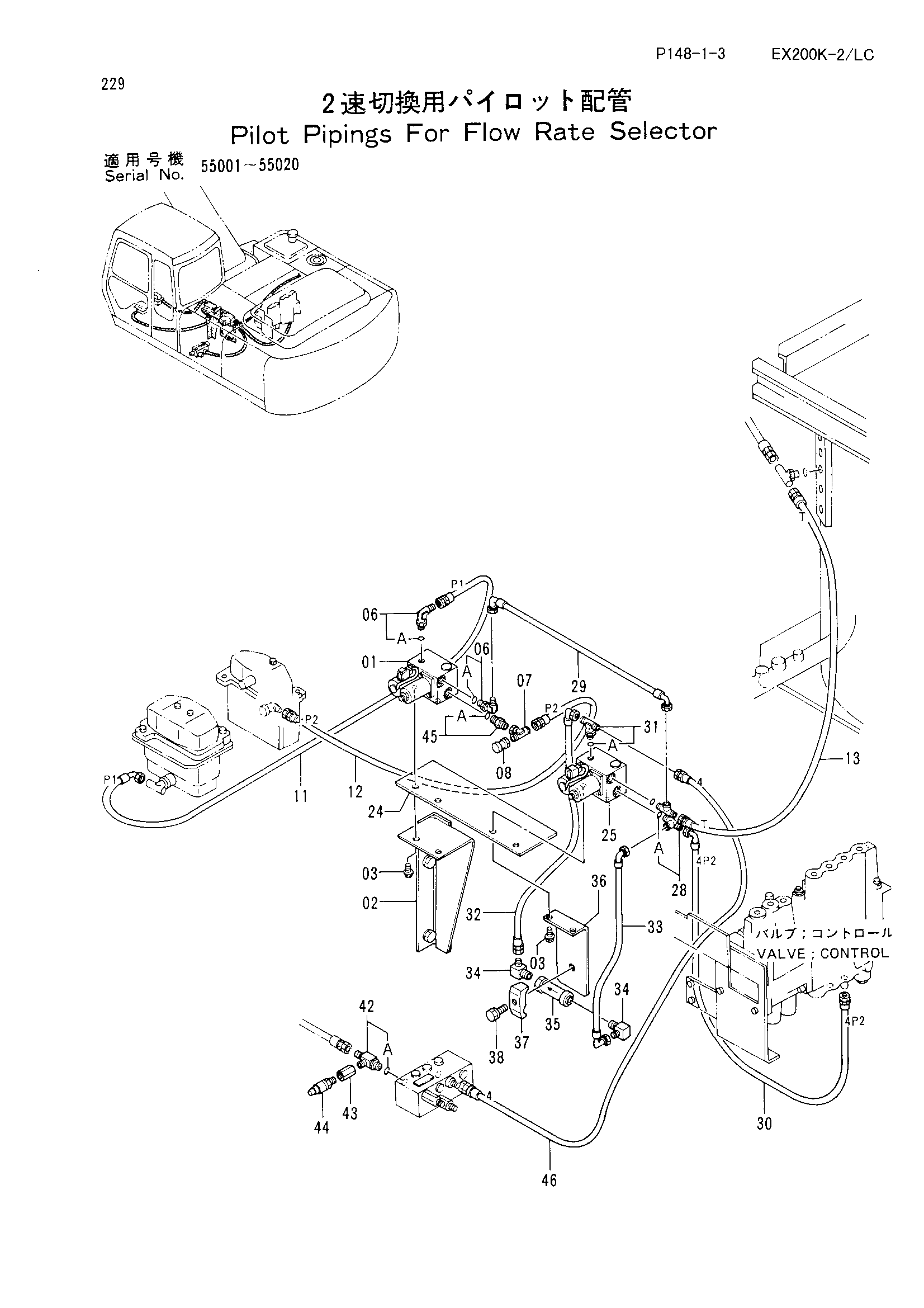

Заводская схема «Пилотный трубопроводы для поток производительность селектор» для HITACHI EX200K-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4277883 | Клапан блок | 1 |
| 02 | 9738561 | Кронштейн | 1 |
| 03 | J010825 | Болт с шайбой | 4 |
| 06 | 4154671 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4226236 | Соединительный штуцер | 1 |
| 08 | 4223518 | Пробка унион | 1 |
| 11 | 4296995 | Нейлоновый шланг | 1 |
| 12 | 4296996 | Нейлоновый шланг | 1 |
| 13 | 4297980 | Нейлоновый шланг (T) | 1 |
| 24 | 4297007 | Пластина | 1 |
| 25 | 4296992 | Клапан блок | 1 |
| 28 | 4225403 | Тройник | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4297159 | Шланг | 1 |
| 30 | 4297162 | Нейлоновый шланг (4P2) | 1 |
| 31 | 4208472 | Тройник | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4297160 | Шланг | 1 |
| 33 | 4297159 | Шланг | 1 |
| 34 | 4154657 | Угловой штуцер | 2 |
| 35 | 4297147 | Обратный клапан | 1 |
| 36 | 9739054 | Кронштейн | 1 |
| 37 | 4190127 | Хомут трубки | 1 |
| 38 | J011265 | Болт с шайбой | 1 |
| 42 | 4298727 | Тройник | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4298651 | Разъём | 1 |
| 44 | 4254563 | Датчик давления | 1 |
| 45 | 4200466 | Адаптер | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4283437 | Нейлоновый шланг (4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
