Передний трубопроводы — HITACHI EX200K

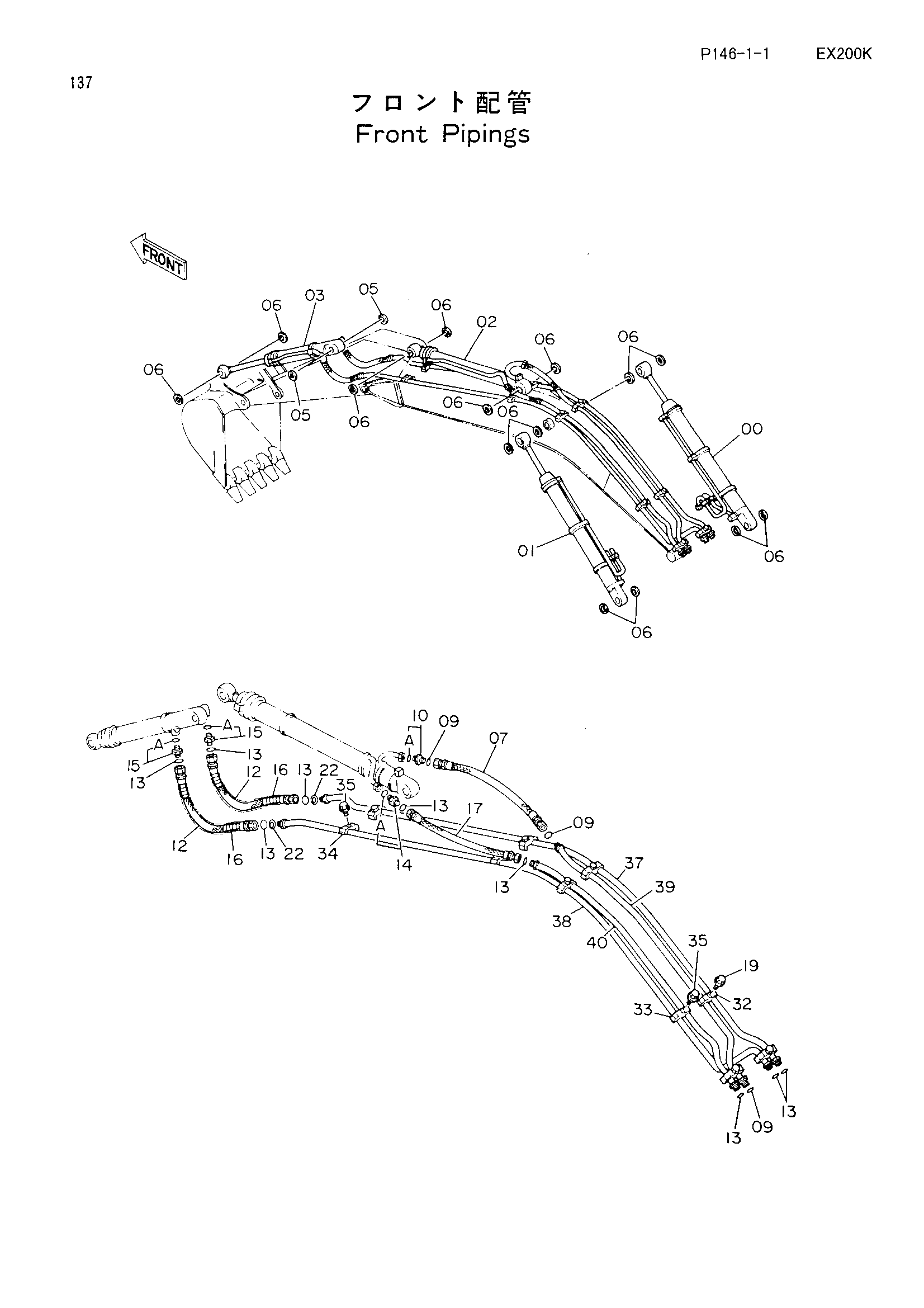

Заводская схема «Передний трубопроводы» для HITACHI EX200K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4180276 | Гидроцилиндр стрелы (правый) | 1 |
| 01 | 4180277 | Гидроцилиндр стрелы (левый) | 1 |
| 02 | 4180278 | Гидроцилиндр рукояти | 1 |
| 03 | 4180279 | Гидроцилиндр ковша | 1 |
| 05 | 4084578 | Пылезащитное уплотнение | 2 |
| 06 | 4067902 | Пылезащитное уплотнение | 14 |
| 07 | 4214431 | Шланг | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 3 |
| 10 | 4189535 | Адаптер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4187392 | Шланг | 2 |
| 12 | 4205314 | Шланг | 2 |
| 12 | 4205314 | Шланг | 2 |
| 13 | 4187308 | Уплотнительное кольцо | 9 |
| 14 | 4189537 | Адаптер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4189619 | Адаптер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4053610 | Защитный кожух | 2 |
| 16 | 4053610 | Защитный кожух | 2 |
| 16 | 4054448 | Защитный кожух | 2 |
| 17 | 4214428 | Шланг | 1 |
| 19 | J011265 | Болт с шайбой | 3 |
| 22 | 4203220 | Шайба | 2 |
| 32 | 4153488 | Хомут трубки | 3 |
| 33 | 4189859 | Хомут трубки | 3 |
| 34 | 4190126 | Хомут трубки | 4 |
| 35 | J011260 | Болт с шайбой | 7 |
| 37 | 8035683 | Трубка | 1 |
| 38 | 8035684 | Трубка | 1 |
| 39 | 8038532 | Трубка | 1 |
| 40 | 8038533 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
