Трубопроводы для гидромолот и гидроножницы (2) — HITACHI EX200K

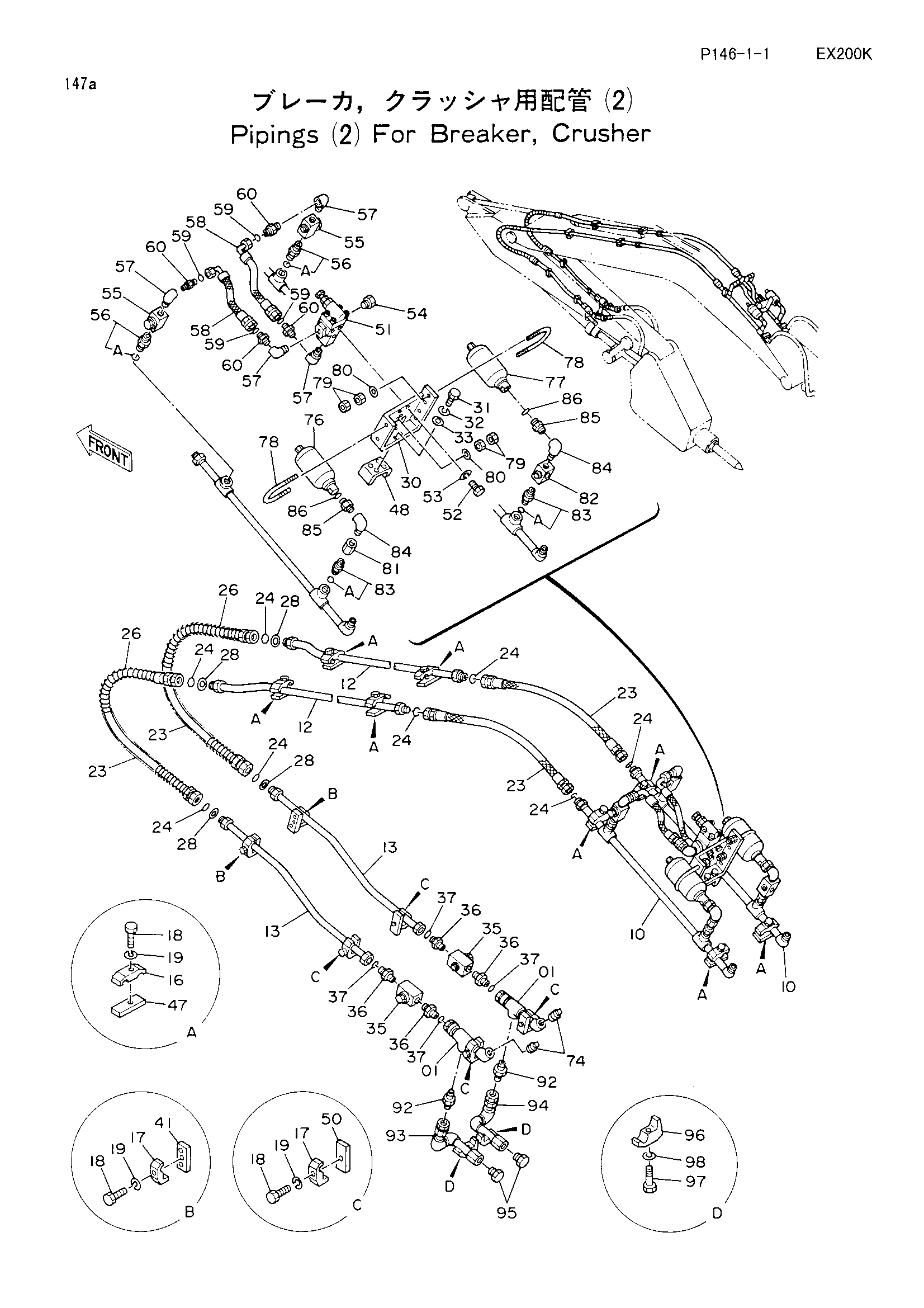

Заводская схема «Трубопроводы для гидромолот и гидроножницы (2)» для HITACHI EX200K. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9734110	Трубка	2
10	9728548	Трубка	2
12	9728451	Трубка	2
13	9728452	Трубка	2
16	4153488	Хомут трубки	8
17	4190127	Хомут трубки	6
18	J901265	Болт	14
19	A590912	Пружинная шайба	14
23	4208456	Шланг	4
24	4187328	Уплотнительное кольцо	8
26	4053617	Защитный кожух	2
28	4208245	Шайба	4
30	8039723	Кронштейн	1
31	J901230	Болт	4
32	A590912	Пружинная шайба	4
33	A590112	Плоская шайба	4
35	4205903	Запорный клапан	2
36	4208097	Адаптер	4
37	4187329	Уплотнительное кольцо	4
41	4218287	Седло винта	2
47	4189579	Седло винта	8
48	4208962	Седло винта	1
50	4189579	Седло винта	4
51	4209158	Предохранительный клапан	1
52	J900820	Болт	3
53	A590908	Пружинная шайба	3
54	94-2014	Пробка	1
55	4205902	Запорный клапан	2
56	4208243	Адаптер	2
56A	4506424	Уплотнительное кольцо	1
57	94-0633	Угловой штуцер	4
58	4208454	Шланг	2
59	4187308	Уплотнительное кольцо	4
60	4208967	Адаптер	4
74	94-2026	Пробка	2
76	4206666	Гидроаккумулятор	1
77	4206668	Гидроаккумулятор	1
78	4208961	U-образный болт	2
79	J950012	Гайка	8
80	A590112	Плоская шайба	4
81	94-0678	Разъём	1
82	4206361	Запорный клапан	1
83	4208243	Адаптер	2
83A	4506424	Уплотнительное кольцо	1
84	94-0633	Угловой штуцер	2
85	4162812	Адаптер	2
86	4509181	Уплотнительное кольцо	2
92	94-1305	Адаптер	2
93	8048815	Трубка	1
94	8048816	Трубка	1
95	94-2026	Пробка	2
96	4190127	Хомут трубки	2
97	J901265	Болт	2
98	A590912	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
