STD. рукоять (2.9M) — HITACHI EX200K

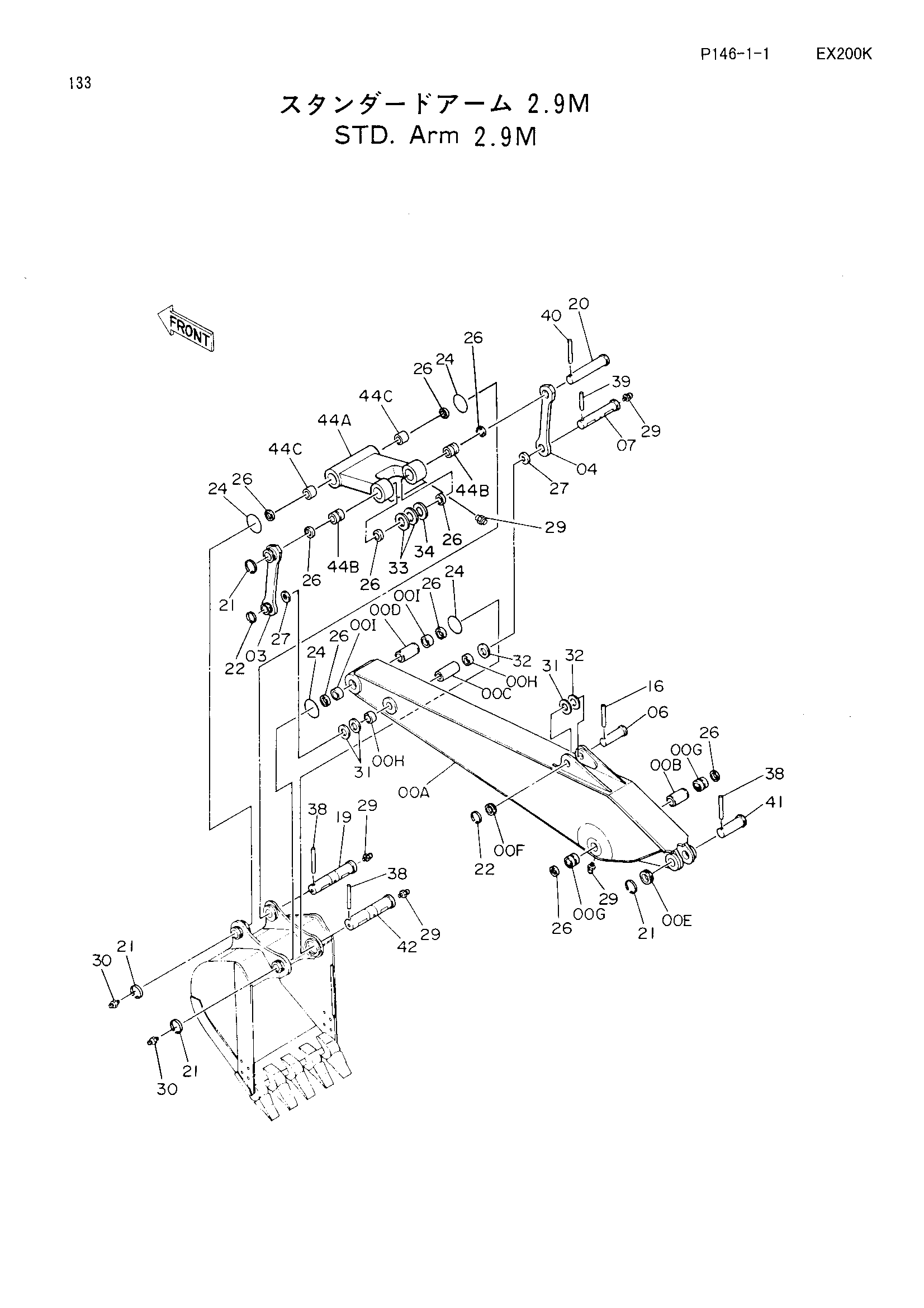

Заводская схема «STD. рукоять (2.9M)» для HITACHI EX200K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6011734 | Рукоять | 1 |
| 00A-I | 6011735 | Рукоять в сборе | 1 |
| 00B | 4123816 | Проставка | 1 |
| 00C | 4123814 | Проставка | 1 |
| 00D | 4123815 | Проставка | 1 |
| 00E | 4197035 | Ограничитель | 1 |
| 00F | 4197034 | Ограничитель | 1 |
| 00G | 3036976 | Втулка | 2 |
| 00H | 4196106 | Втулка | 2 |
| 00I | 4196105 | Втулка | 2 |
| 03 | 9724023 | Тяга | 1 |
| 04 | 3033718 | Тяга | 1 |
| 06 | 3036970 | Палец | 1 |
| 07 | 3036971 | Палец | 1 |
| 16 | 4098717 | Палец | 1 |
| 19 | 3041201 | Палец | 1 |
| 20 | 3036973 | Палец | 1 |
| 21 | 4098712 | Кольцо | 4 |
| 22 | 4098716 | Кольцо | 2 |
| 24 | 4089028 | Уплотнительное кольцо | 4 |
| 26 | 4067902 | Пылезащитное уплотнение | 10 |
| 27 | 4084578 | Пылезащитное уплотнение | 2 |
| 29 | J75481 | Штуцер | 7 |
| 30 | J75481 | Штуцер | 2 |
| 31 | 4097354 | Регулировочная шайба 1.2 | 3 |
| 32 | 4097355 | Регулировочная шайба 2.3 | 2 |
| 33 | 4114817 | Регулировочная шайба 1.0 | 2 |
| 34 | 4114816 | Регулировочная шайба 2.3 | 1 |
| 38 | 4098713 | Палец | 3 |
| 39 | 4106307 | Палец | 1 |
| 40 | 4109669 | Палец | 1 |
| 41 | 3036969 | Палец | 1 |
| 42 | 3041200 | Палец | 1 |
| 44A | 7023248 | Тяга | 1 |
| 44A-C | 9095781 | Тяга (с втулка) | 1 |
| 44B | 3036977 | Втулка | 2 |
| 44C | 4196107 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
