Масляный радиатор трубопроводы (3) — HITACHI EX200K

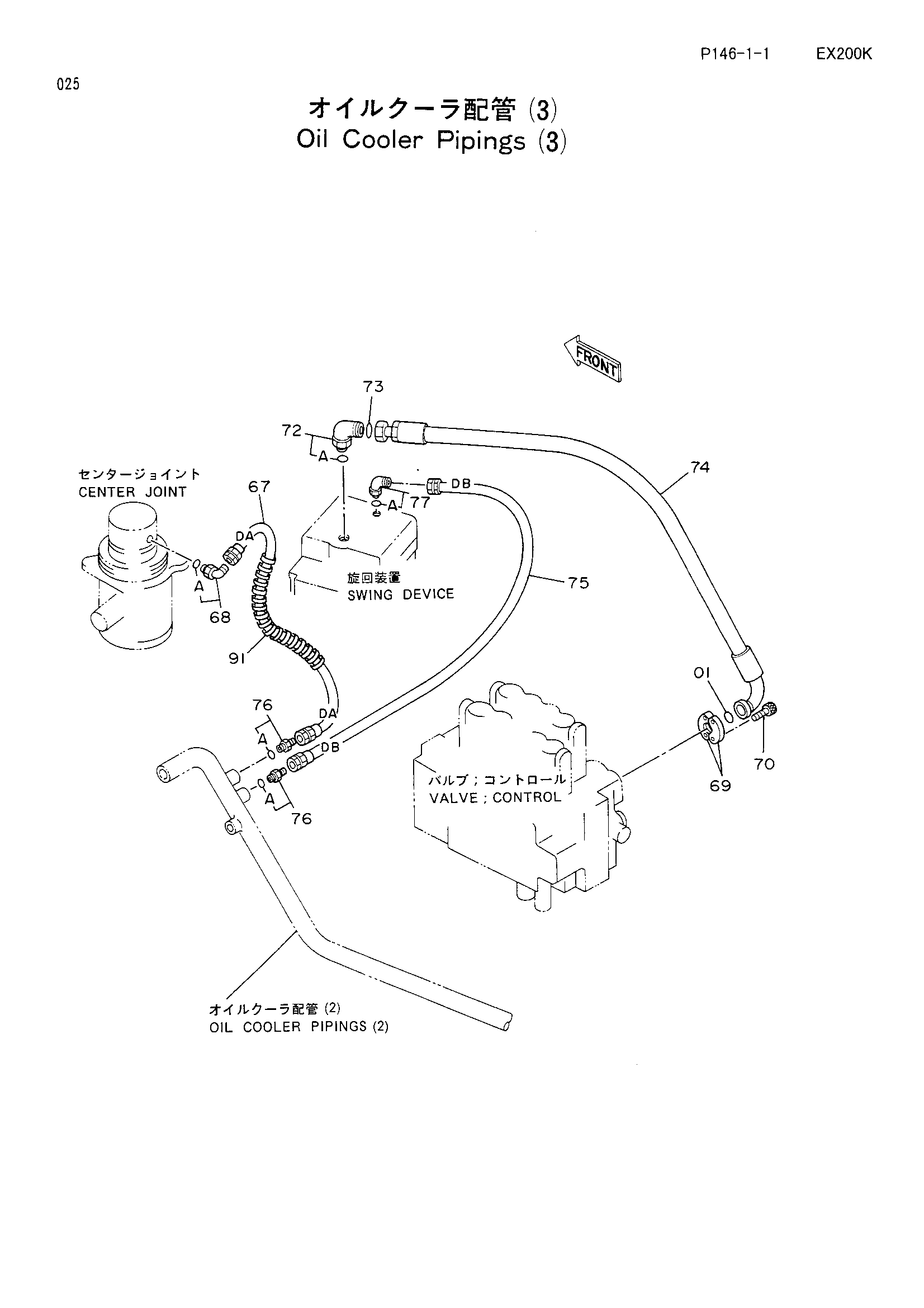

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX200K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 966993 | Уплотнительное кольцо | 1 |
| 67 | 4204164 | Нейлоновый шланг (DA) | 1 |
| 68 | 4154671 | Угловой штуцер | 1 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 962453 | Разъёмный фланец | 2 |
| 70 | M341030 | Болт с внутренним шестигранником | 4 |
| 72 | 4202113 | Угловой штуцер | 1 |
| 72A | 4506429 | Уплотнительное кольцо | 1 |
| 73 | 4187308 | Уплотнительное кольцо | 1 |
| 74 | 4204119 | Шланг | 1 |
| 75 | 4203086 | Нейлоновый шланг (DB) | 1 |
| 76 | 4200466 | Адаптер | 2 |
| 76A | 4509180 | Уплотнительное кольцо | 1 |
| 77 | 4200471 | Угловой штуцер | 1 |
| 77A | 4506418 | Уплотнительное кольцо | 1 |
| 91 | 4044420 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
