Бортовой редуктор — HITACHI EX200K

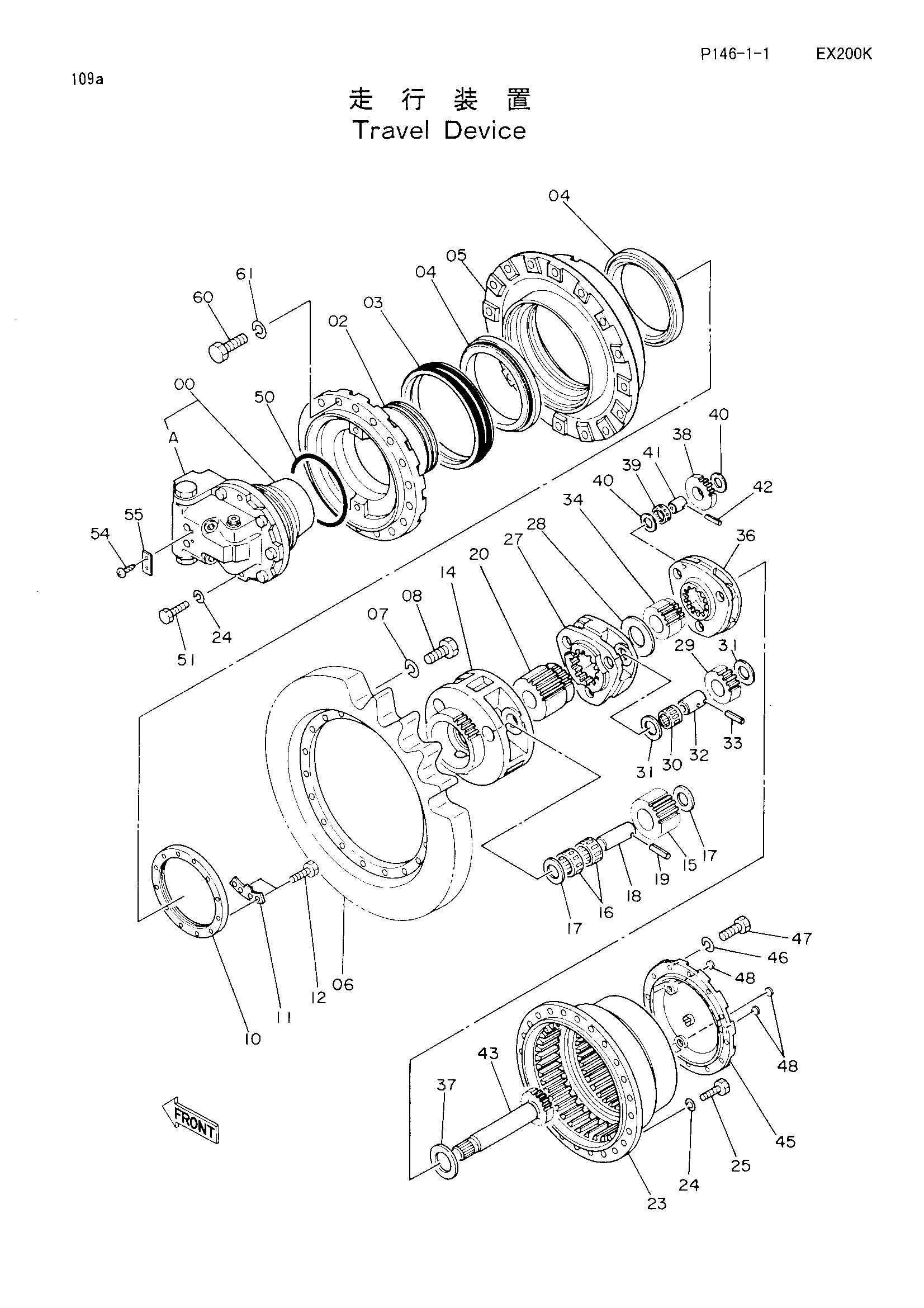

Заводская схема «Бортовой редуктор» для HITACHI EX200K. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9080114	Гидромотор	1
00-55	9096483	Бортовой редуктор в сборе	2
00A	9080512	Тормозной клапан	1
02	1009855	Корпус	1
03	4514259	Комплект уплотнений	1
04	4115169	Подшипник. ROL	2
05	1010010	Барабан	1
06	1010204	Звёздочка	1
07	A590920	Пружинная шайба	16
08	J932055	Болт	16
10	3032083	Гайка	1
11	4178862	Стопорная пластина	1
12	J901020	Болт	2
14	1009857	Водило	1
15	3034323	Планетарная шестерня	3
16	4183818	Игольчатый подшипник	6
17	4135227	Упорная пластина	6
18	4139975	Палец	3
19	4139998	Пружинный штифт	3
20	3034324	Солнечная шестерня	1
23	1010509	Коронная шестерня	1
24	A590916	Пружинная шайба	26
25	J931645	Болт	24
27	2022210	Водило	1
28	4183819	Проставка	1
29	3034325	Планетарная шестерня	3
30	4126657	Игольчатый подшипник	3
31	4192982	Упорная пластина	12
32	4144558	Палец	3
33	4169567	Пружинный штифт	3
34	3034326	Солнечная шестерня	1
36	2025788	Водило	1
37	4172391	Проставка	1
38	3041347	Планетарная шестерня	3
39	4172392	Игольчатый подшипник	3
40	4196488	Упорная пластина	6
41	4172398	Палец	3
42	4169566	Пружинный штифт	3
43	2025789	Вал проп.	1
45	2028454	Крышка	1
46	A590912	Пружинная шайба	12
47	M221228	Болт	12
48	4245797	Пробка	3
50	4174183	Уплотнительное кольцо	1
51	J931685	Болт	2
54	M492564	Приводной винт	2
55	3053559	Информационная табличка	1
60	J932080	Болт	28
61	A590920	Пружинная шайба	28

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
