Масляный радиатор трубопроводы (2) — HITACHI EX200K

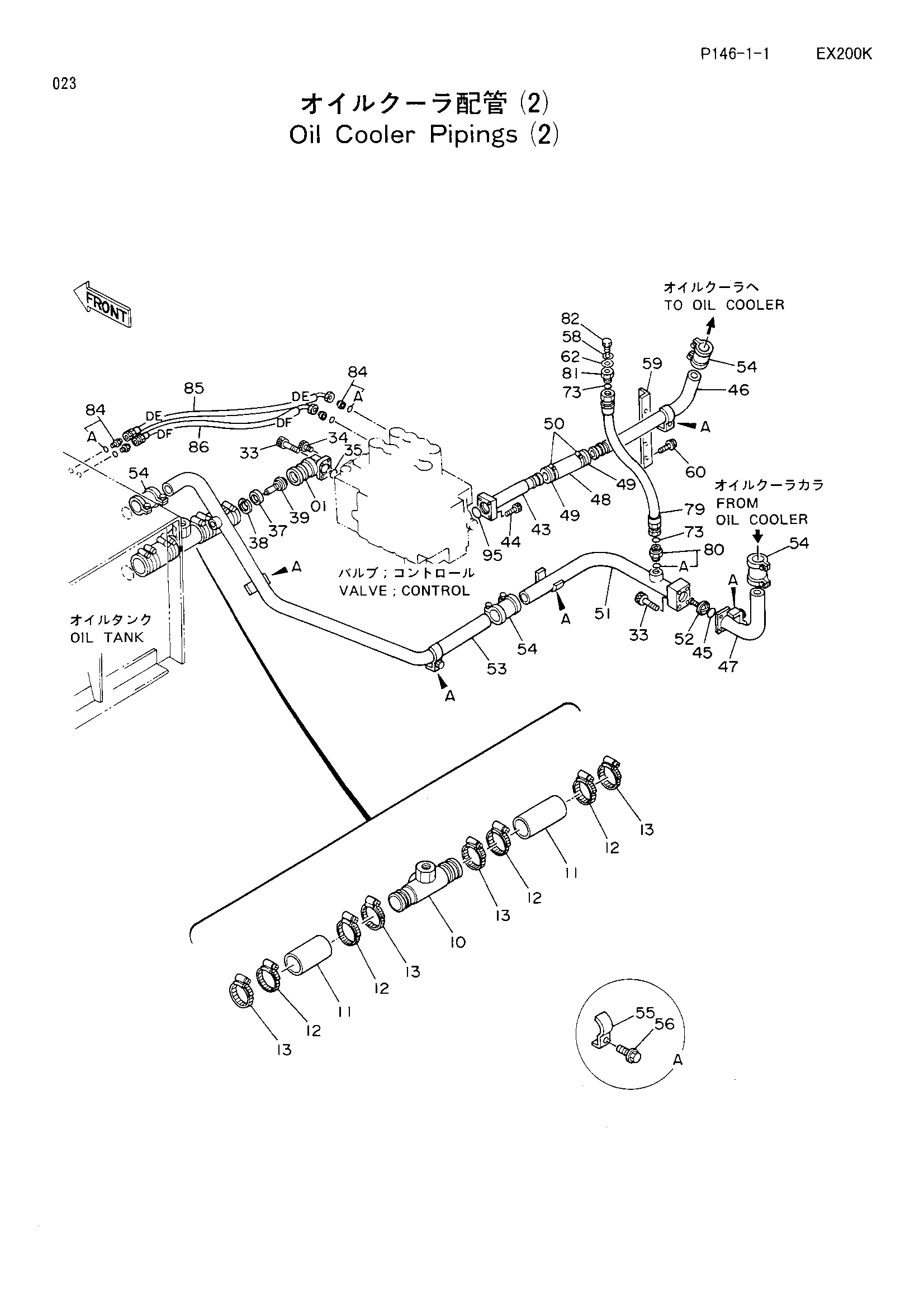

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX200K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2021682 | Коллектор | 1 |
| 10 | 9728560 | Обратная трубка | 1 |
| 11 | 4208486 | Резиновый шланг | 2 |
| 12 | 4156850 | Хомут шланга | 4 |
| 13 | 4504491 | Хомут шланга | 4 |
| 33 | M341060 | Болт с внутренним шестигранником | 6 |
| 34 | M341022 | Болт с внутренним шестигранником | 2 |
| 35 | A811040 | Уплотнительное кольцо | 1 |
| 37 | 4188628 | Кольцо | 1 |
| 38 | 991721 | Стопорное кольцо | 1 |
| 39 | 4172821 | Клапан | 1 |
| 43 | 9728574 | Обратная трубка | 1 |
| 44 | M341036 | Болт с внутренним шестигранником | 4 |
| 45 | A811045 | Уплотнительное кольцо | 1 |
| 46 | 4204728 | Обратная трубка | 1 |
| 47 | 8038644 | Обратная трубка | 1 |
| 48 | 4080206 | Резиновый шланг | 1 |
| 49 | 4505385 | Хомут шланга | 2 |
| 50 | 4159683 | Хомут шланга | 2 |
| 51 | 8038789 | Обратная трубка | 1 |
| 52 | 4202625 | Клапан | 1 |
| 53 | 7016953 | Обратная трубка | 1 |
| 54 | 4069801 | Муфта | 4 |
| 55 | 4053698 | Хомут трубки | 5 |
| 56 | J011270 | Болт с шайбой | 5 |
| 58 | A590912 | Пружинная шайба | 1 |
| 59 | 8033887 | Опора | 1 |
| 60 | J021235 | Болт с шайбой | 2 |
| 62 | A590112 | Шайба | 1 |
| 73 | 4187308 | Уплотнительное кольцо | 2 |
| 79 | 4204162 | Шланг | 1 |
| 80 | 4189619 | Адаптер | 1 |
| 80A | 4506424 | Уплотнительное кольцо | 1 |
| 81 | 4204882 | Пробка | 1 |
| 82 | J901230 | Болт | 1 |
| 84 | 4200465 | Адаптер | 4 |
| 84A | 957366 | Уплотнительное кольцо | 1 |
| 85 | 4204178 | Нейлоновый шланг (DE) | 1 |
| 86 | 4204179 | Нейлоновый шланг (DF) | 1 |
| 95 | A811040 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
