Отопитель трубопроводы — HITACHI EX200K

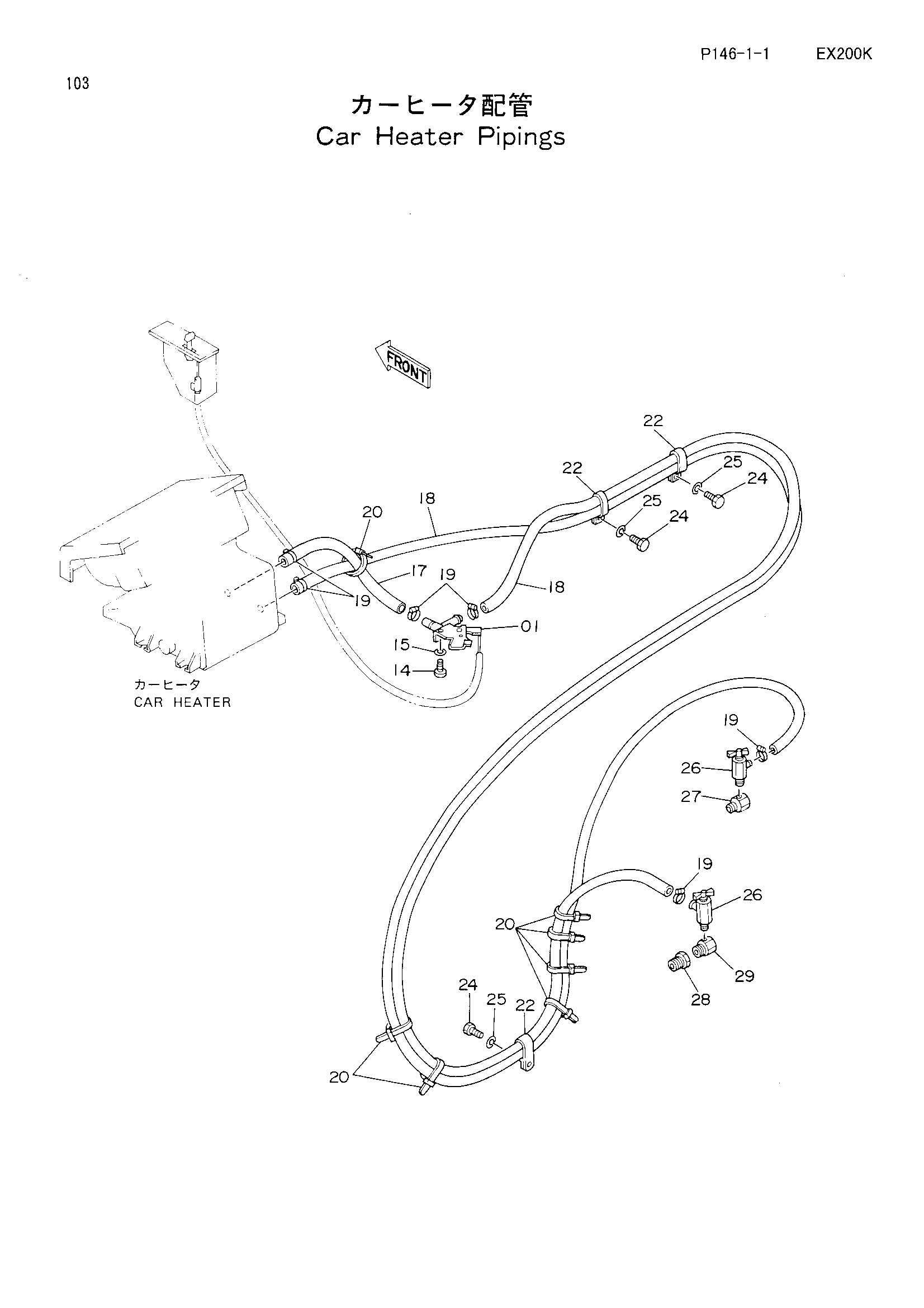

Заводская схема «Отопитель трубопроводы» для HITACHI EX200K. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4195823	Кран	1
14	M430416	Винт	2
15	A590904	Пружинная шайба	2
17	4203228	Водяной шланг	1
18	4140190	Водяной шланг	2
19	4507228	Хомут шланга	6
20	4055312	Зажим	7
22	4190266	Зажим	3
24	J901018	Болт	4
25	A590910	Пружинная шайба	4
26	4507979	Клапан	2
27	4062963	Адаптер	1
28	4062964	Адаптер	1
29	4062965	Адаптер	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX200K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
