Гусеничная рама <LC гусеница> — HITACHI EX200K

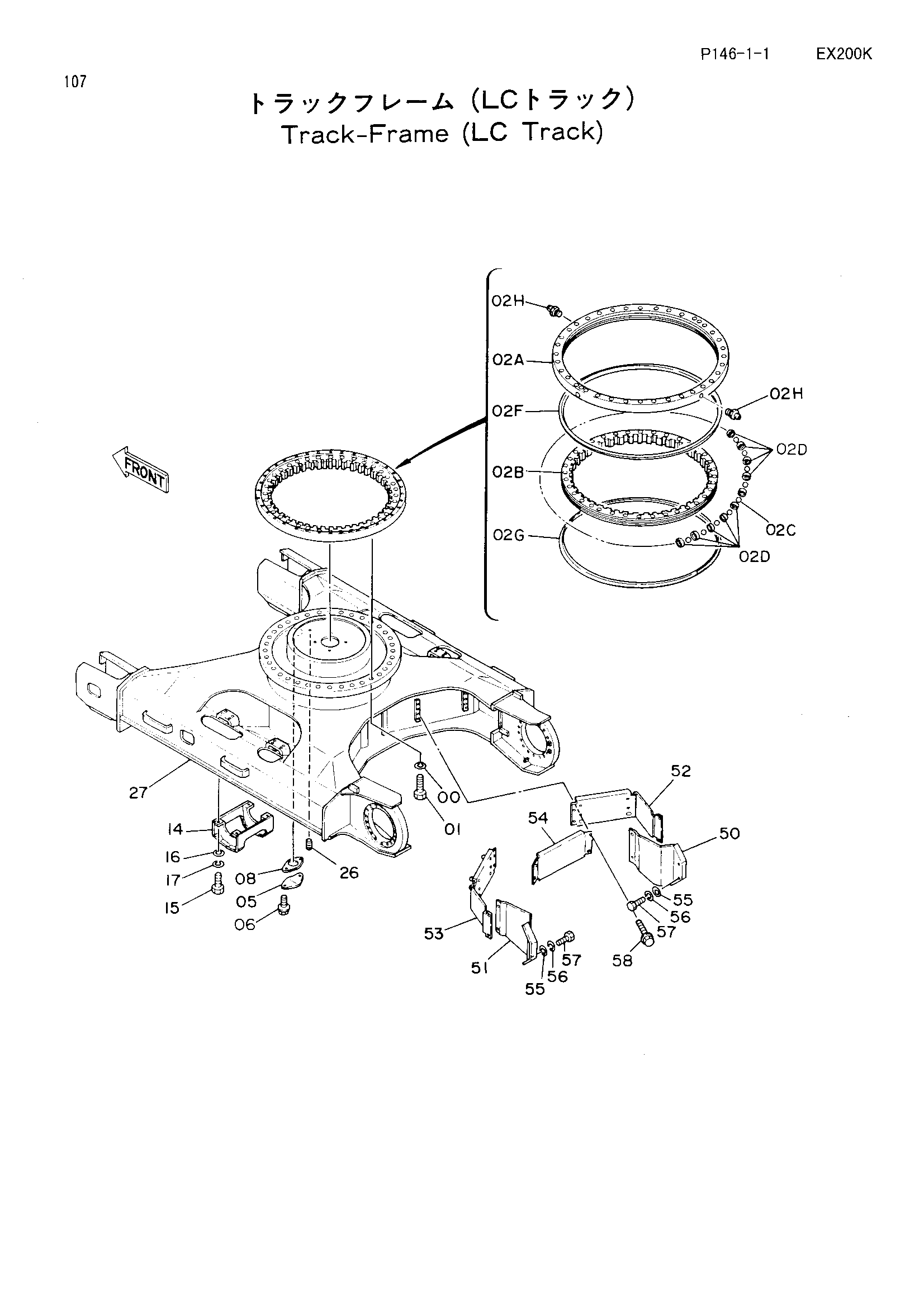

Заводская схема «Гусеничная рама <LC гусеница>» для HITACHI EX200K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A590920 | Пружинная шайба | 36 |
| 01 | M122071 | Болт | 36 |
| 02A-H | 6007338 | Подшипник. свингкиркл в сборе | 1 |
| 02C | 4143796 | Шарик (1=121 детали) | 1 |
| 02D | 4127708 | Опора | 121 |
| 02F | 4188065 | Уплотнение | 1 |
| 02G | 4188066 | Уплотнение | 1 |
| 02H | J75481 | Штуцер | 2 |
| 05 | 4013896 | Крышка | 1 |
| 06 | J011020 | Болт с шайбой | 2 |
| 08 | 4510901 | Манжета | 1 |
| 14 | 8043893 | Защитный кожух | 2 |
| 15 | 4219313 | Болт | 8 |
| 16 | 4114405 | Шайба | 8 |
| 17 | A590916 | Пружинная шайба | 8 |
| 26 | 94-2024 | Пробка | 1 |
| 27 | 5002017 | Гусеничная рама | 1 |
| 50 | 3035624 | Крышка | 1 |
| 51 | 3035623 | Крышка | 1 |
| 52 | 7018469 | Крышка | 1 |
| 53 | 7018468 | Крышка | 1 |
| 54 | 3038903 | Крышка | 1 |
| 55 | 449490 | Шайба | 12 |
| 56 | A590912 | Пружинная шайба | 12 |
| 57 | J901225 | Болт | 12 |
| 58 | J031260 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
