Электрооборудование (5) — HITACHI EX200K

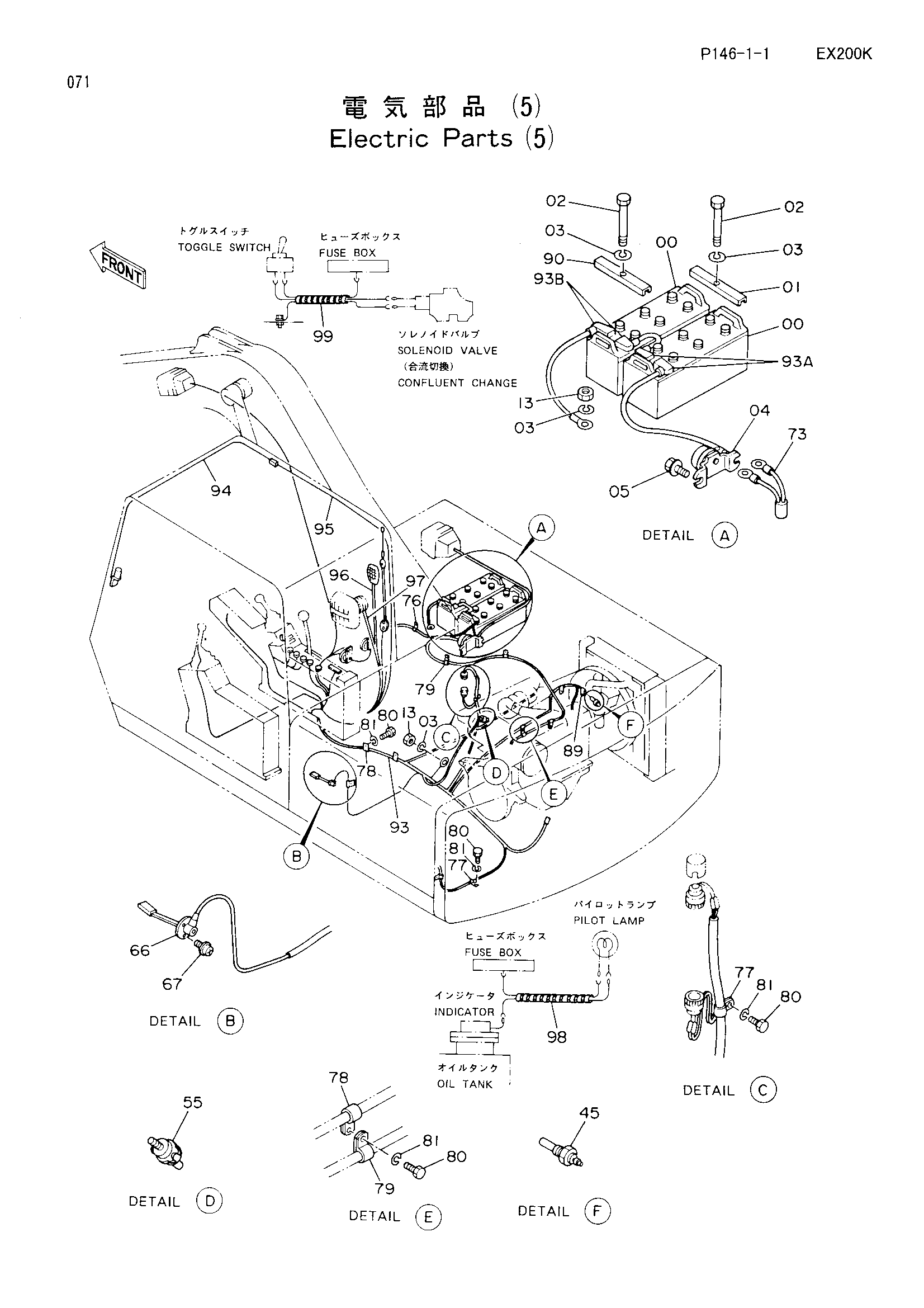

Заводская схема «Электрооборудование (5)» для HITACHI EX200K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4177881 | Аккумулятор | 2 |
| 01 | 445214 | Опора | 1 |
| 02 | 4140208 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | 4031771 | Реле аккумулятор | 1 |
| 05 | J020828 | Болт с шайбой | 2 |
| 13 | J950010 | Гайка | 2 |
| 45 | 4187223 | Блок | 1 |
| 55 | 4221855 | Индикатор | 1 |
| 66 | 4151888 | Выключатель уровень | 1 |
| 67 | J460514 | Винт с шайбой | 3 |
| 73 | 4191038 | Фусибле-линк | 1 |
| 76 | 4190261 | Зажим | 4 |
| 77 | 4190272 | Зажим | 4 |
| 78 | 4190273 | Зажим | 4 |
| 79 | 4190274 | Зажим | 7 |
| 80 | J901018 | Болт | 18 |
| 81 | A590910 | Пружинная шайба | 18 |
| 89 | 4055311 | Зажим | 1 |
| 90 | 4203223 | Опора | 1 |
| 93 | 4191338 | Жгут проводов | 1 |
| 93A | 4256240 | Колпачок | 2 |
| 93B | 4256241 | Колпачок | 2 |
| 94 | 4229055 | Жгут проводов | 1 |
| 95 | 4229056 | Жгут проводов | 1 |
| 96 | 4229057 | Жгут проводов | 1 |
| 97 | 4229058 | Жгут проводов | 1 |
| 98 | 4247403 | Жгут проводов | 1 |
| 99 | 4266778 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
