Трубопроводы для гидромолот и гидроножницы (1) — HITACHI EX200K

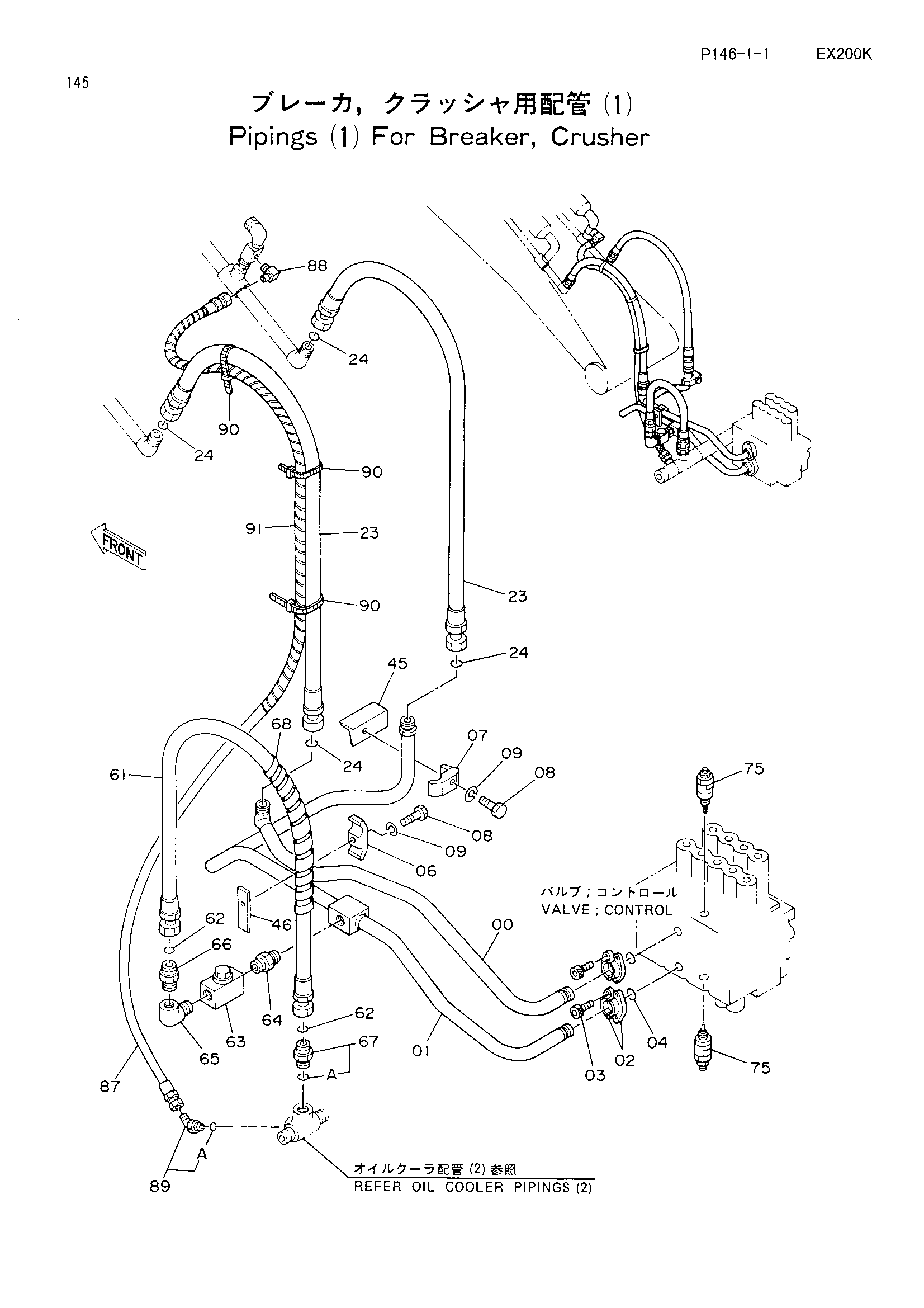

Заводская схема «Трубопроводы для гидромолот и гидроножницы (1)» для HITACHI EX200K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8044779 | Трубка | 1 |
| 01 | 8039730 | Трубка | 1 |
| 02 | 986910 | Разъёмный фланец | 4 |
| 03 | M341030 | Болт с внутренним шестигранником | 8 |
| 04 | 971489 | Уплотнительное кольцо | 2 |
| 06 | 4189860 | Хомут трубки | 1 |
| 07 | 4190127 | Хомут трубки | 1 |
| 08 | J901265 | Болт | 2 |
| 09 | A590912 | Пружинная шайба | 2 |
| 23 | 4208456 | Шланг | 2 |
| 24 | 4187328 | Уплотнительное кольцо | 4 |
| 45 | 9728477 | Кронштейн | 1 |
| 46 | 4209152 | Седло винта | 1 |
| 61 | 4208455 | Шланг | 1 |
| 62 | 4187328 | Уплотнительное кольцо | 2 |
| 63 | 4205903 | Запорный клапан | 1 |
| 64 | 4184837 | Адаптер | 1 |
| 65 | 94-0634 | Угловой штуцер | 1 |
| 66 | 4208659 | Адаптер | 1 |
| 67 | 4189535 | Адаптер | 1 |
| 67A | 4506429 | Уплотнительное кольцо | 1 |
| 68 | 4044420 | Защитный кожух | 1 |
| 75 | 4211143 | Предохранительный клапан | 2 |
| 87 | 4208459 | Шланг | 1 |
| 88 | 4154656 | Угловой штуцер | 1 |
| 89 | 4193826 | Угловой штуцер | 1 |
| 89A | 957366 | Уплотнительное кольцо | 1 |
| 90 | 4055312 | Ленточный зажим | 10 |
| 91 | 4133527 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
