Рычаг управления (1) — HITACHI EX200K

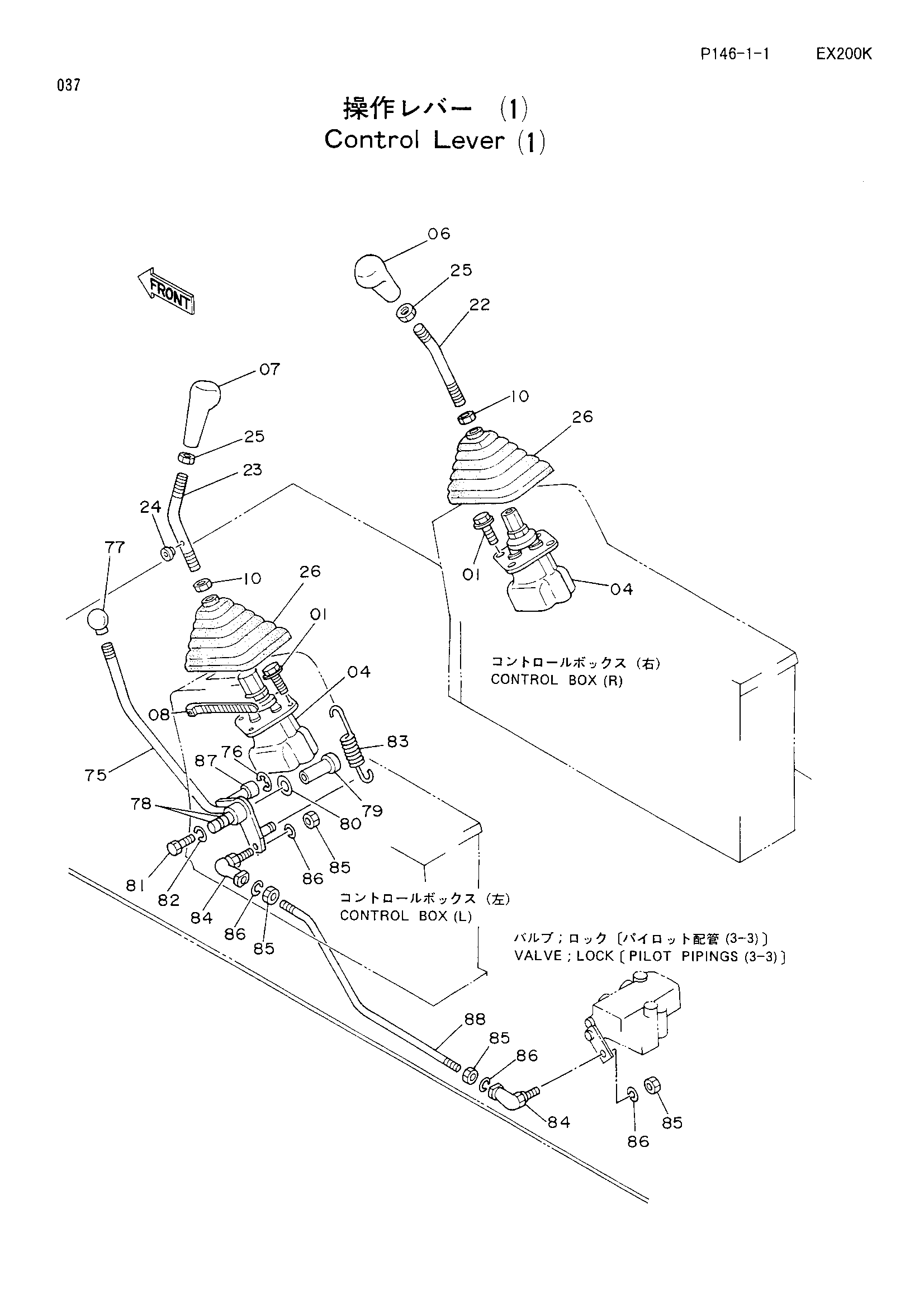

Заводская схема «Рычаг управления (1)» для HITACHI EX200K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J010616 | Болт с шайбой | 8 |
| 04 | 9071984 | Пилотный клапан | 2 |
| 06 | 4196693 | Рукоятка | 1 |
| 07 | 4196694 | Рукоятка | 1 |
| 08 | 4055311 | Зажим | 1 |
| 10 | J950014 | Гайка | 2 |
| 22 | 8038793 | Рычаг | 1 |
| 23 | 8038794 | Рычаг | 1 |
| 24 | 487081 | Резиновая втулка | 1 |
| 25 | 4201107 | Гайка | 2 |
| 26 | 2024493 | Защитный чехол | 2 |
| 75 | 8038105 | Рычаг | 1 |
| 76 | 4200809 | Стопорное кольцо | 1 |
| 77 | 4143169 | Рукоятка | 1 |
| 78 | 4063694 | Игольчатый подшипник | 2 |
| 79 | 4191973 | Палец | 1 |
| 80 | A590116 | Шайба | 1 |
| 81 | J901014 | Болт | 1 |
| 82 | A590110 | Шайба | 1 |
| 83 | 4189184 | Пружина растяжения | 1 |
| 84 | 4056018 | Шарнир | 2 |
| 85 | M500807 | Гайка | 4 |
| 86 | A590908 | Пружинная шайба | 4 |
| 87 | 4203482 | Резиновая подушка | 1 |
| 88 | 4203707 | Шток | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
