Всасывающие трубопроводы — HITACHI EX200-5Z JPN

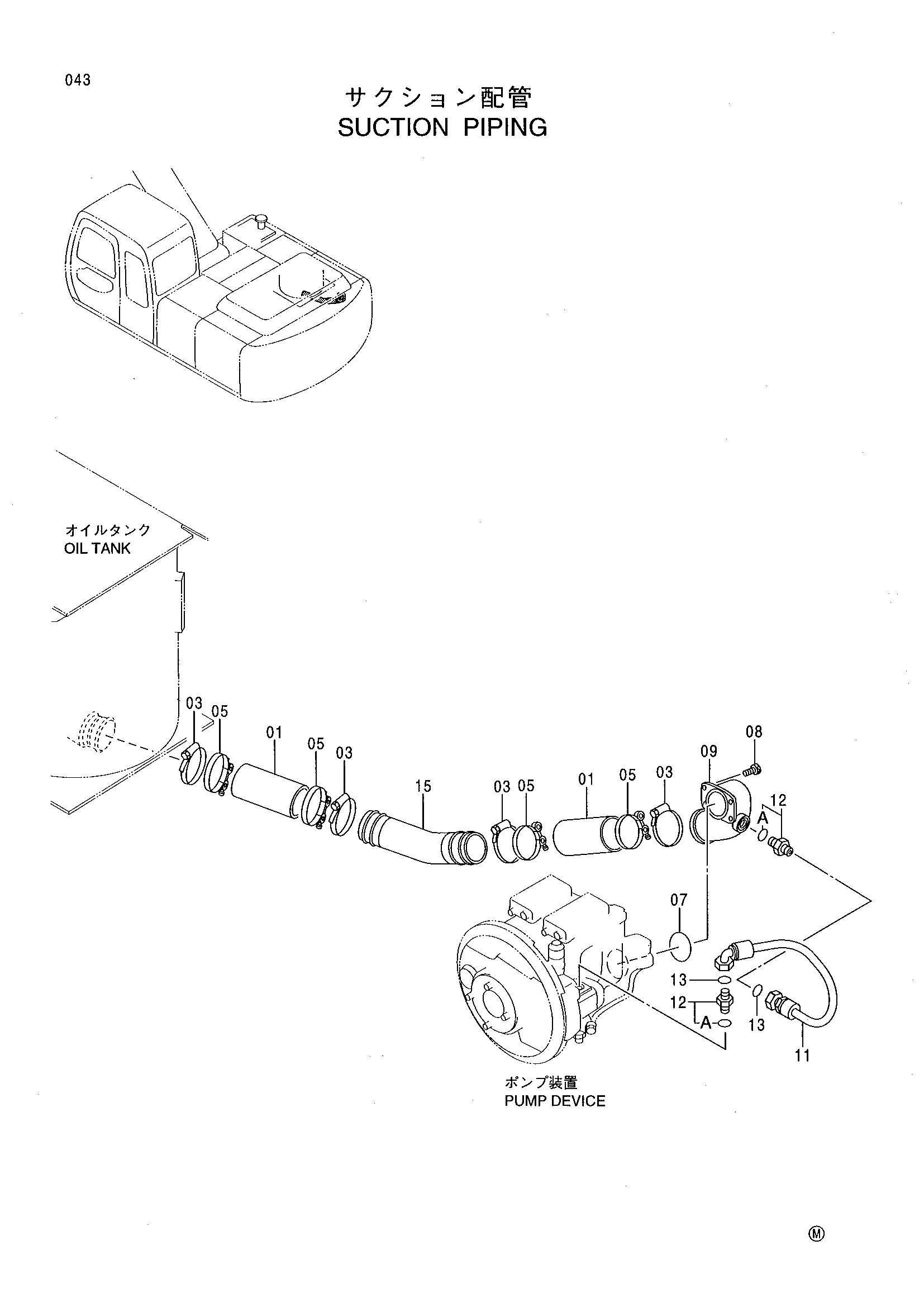

Заводская схема «Всасывающие трубопроводы» для HITACHI EX200-5Z JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4348414 | Резиновый шланг | 2 |
| 03 | 4507397 | Хомут шланга | 4 |
| 05 | 4283535 | Хомут шланга | 4 |
| 07 | A811085 | Уплотнительное кольцо | 1 |
| 08 | J781228 | Болт с внутренним шестигранником | 4 |
| 09 | 2037825 | Коллектор SUC. | 1 |
| 11 | 4329588 | Шланг | 1 |
| 12 | 4189619 | Адаптер | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
| 15 | 4357472 | Всасывающая трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5Z JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
