Электрооборудование (B) — HITACHI EX200-5Z JPN

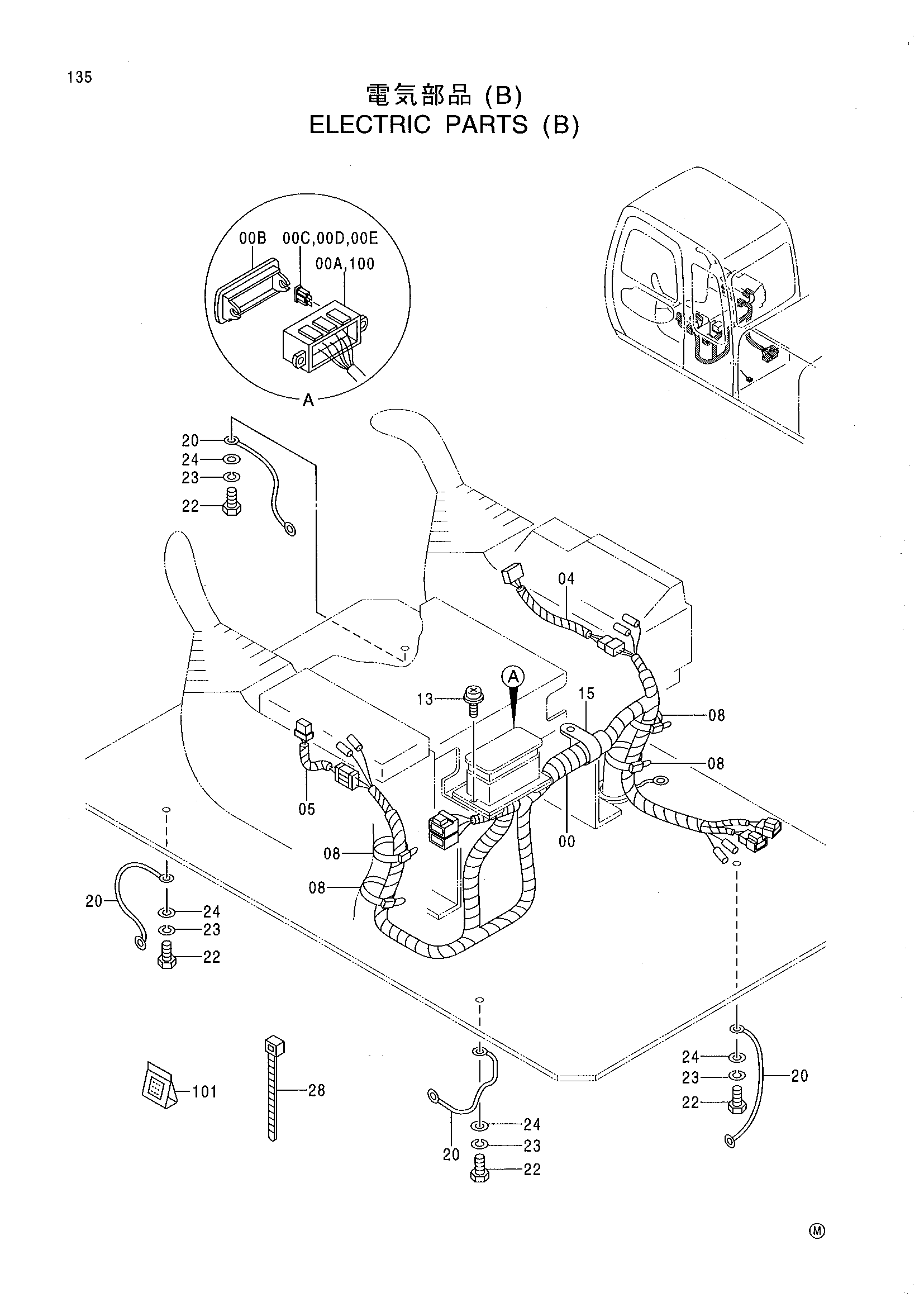

Заводская схема «Электрооборудование (B)» для HITACHI EX200-5Z JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0002655 | Жгут проводов | 1 |
| 00A | 4349781 | Короб предохранитель | 1 |
| 00B | 4378012 | Крышка | 1 |
| 00C | 4195593 | Предохранитель | 7 |
| 00D | 4195594 | Предохранитель | 5 |
| 00E | 4195596 | Предохранитель | 2 |
| 04 | 4277927 | Жгут проводов | 1 |
| 05 | 2037304 | Жгут проводов | 1 |
| 08 | 4121859 | Ленточный зажим | 4 |
| 13 | J450620 | Винт с шайбой | 2 |
| 15 | 4190264 | Зажим | 1 |
| 20 | 4281293 | Жгут проводов | 4 |
| 22 | J901016 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | A590110 | Плоская шайба | 4 |
| 28 | 4055312 | Ленточный зажим | 1 |
| 100 | 4421250 | Короб предохранитель | 1 |
| 101 | 4369817 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5Z JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
