Крышка (6)<E> — HITACHI EX200-5Z JPN

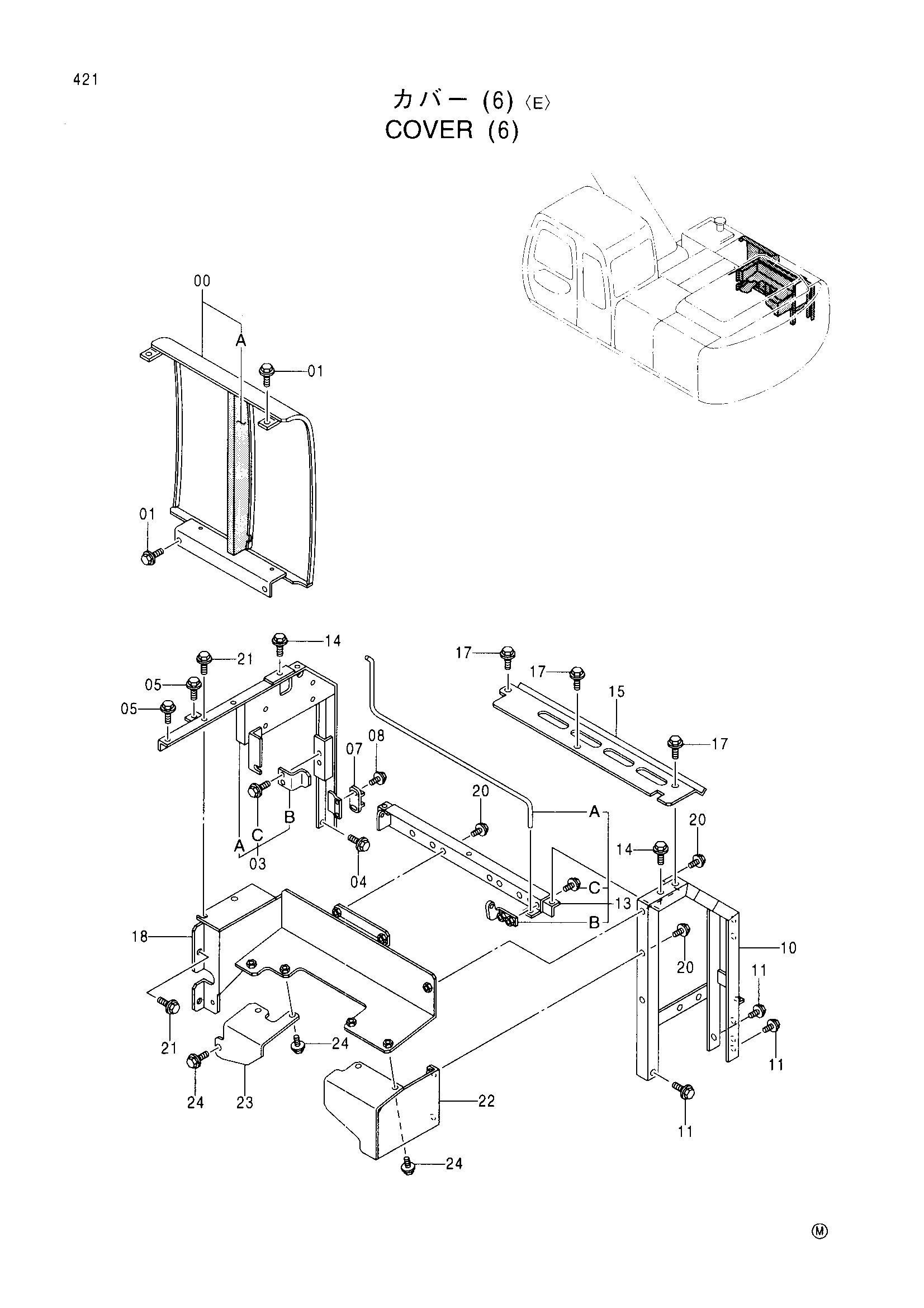

Заводская схема «Крышка (6)<E>» для HITACHI EX200-5Z JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6014624 | Крышка | 1 |
| 00A | 4380805 | Резиновая прокладка | 1 |
| 01 | J031025 | Болт с шайбой | 4 |
| 03 | 9150066 | Опора в сборе | 1 |
| 03A | 7031496 | Опора | 1 |
| 03B | 4257087 | Ограничитель | 1 |
| 03C | J031030 | Болт с шайбой | 2 |
| 04 | J021030 | Болт с шайбой | 1 |
| 05 | J031030 | Болт с шайбой | 2 |
| 07 | 4175253 | Кронштейн | 1 |
| 08 | J020614 | Болт с шайбой | 2 |
| 10 | 7029366 | Опора | 1 |
| 11 | J021030 | Болт с шайбой | 3 |
| 13 | 9136538 | Опора в сборе | 1 |
| 13A | 3051868 | Штанга торсион | 1 |
| 13B | 9743578 | Кронштейн | 1 |
| 13C | J021030 | Болт с шайбой | 2 |
| 14 | J021030 | Болт с шайбой | 2 |
| 15 | 4350420 | Крышка | 1 |
| 17 | J021030 | Болт с шайбой | 3 |
| 18 | 7030154 | Крышка | 1 |
| 20 | J021030 | Болт с шайбой | 5 |
| 21 | J031030 | Болт с шайбой | 4 |
| 22 | 8062705 | Крышка | 1 |
| 23 | 3070772 | Крышка | 1 |
| 24 | J021025 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5Z JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
