Механизм поворота — HITACHI EX200-5Z JPN

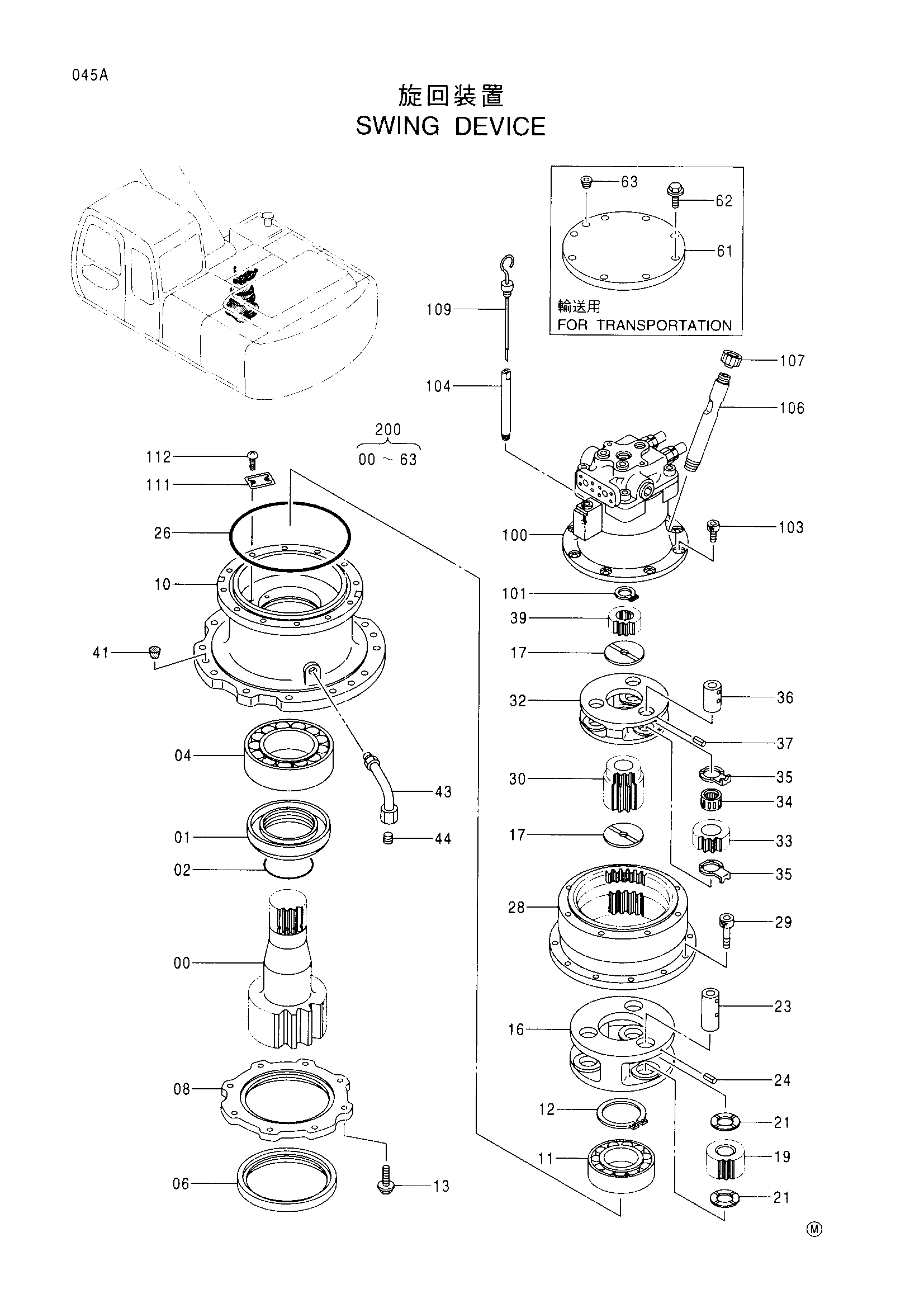

Заводская схема «Механизм поворота» для HITACHI EX200-5Z JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2036775 | Вал проп. | 1 |
| 01 | 3045362 | Втулка | 1 |
| 02 | A811120 | Уплотнительное кольцо | 1 |
| 04 | 4281798 | Подшипник. спх.рол. | 1 |
| 06 | 4246275 замена: 4416076 | Масляное уплотнение | 1 |
| 06 | 4416076 | Масляное уплотнение | 1 |
| 08 | 3060672 | Крышка | 1 |
| 10 | 1020333 | Корпус | 1 |
| 11 | 4364756 | Роликовый подшипник | 1 |
| 11 | 944690 замена: 4364756 | Роликовый подшипник | 1 |
| 12 | 991352 | Стопорное кольцо | 1 |
| 13 | J011240 | Болт с шайбой | 8 |
| 16 | 1020329 | Водило | 1 |
| 17 | 4176073 | Упорная пластина | 2 |
| 19 | 9742777 | Планетарная шестерня | 3 |
| 21 | 4266933 | Упорная пластина | 6 |
| 23 | 4336925 | Палец | 3 |
| 24 | 4027427 | Пружинный штифт | 3 |
| 26 | 4337206 | Уплотнительное кольцо | 1 |
| 28 | 1019790 | Коронная шестерня | 1 |
| 29 | M341645 | Болт с внутренним шестигранником | 12 |
| 30 | 3069514 | Солнечная шестерня | 1 |
| 32 | 1020328 | Водило | 1 |
| 33 | 3069510 | Планетарная шестерня | 3 |
| 34 | 4336945 замена: 4404506 | Игольчатый подшипник | 3 |
| 34 | 4404506 | Игольчатый подшипник | 3 |
| 35 | 4336926 | Упорная пластина | 6 |
| 36 | 4336923 | Палец | 3 |
| 37 | 4051262 | Пружинный штифт | 3 |
| 39 | 3069512 | Солнечная шестерня | 1 |
| 41 | 425176 | Пробка | 2 |
| 43 | 8060496 | Трубка | 1 |
| 44 | 94-2013 | Пробка | 1 |
| 61 | 8053414 | Крышка | 1 |
| 62 | J011250 | Болт с шайбой | 8 |
| 63 | 94-2011 | Пробка | 1 |
| 100 | 4330222 | Гидромотор | 1 |
| 101 | 962002 | Стопорное кольцо | 1 |
| 103 | M341228 | Болт с внутренним шестигранником | 8 |
| 104 | 4264452 | Трубка | 1 |
| 106 | 4332658 | Трубка | 1 |
| 107 | 4343365 | Колпачок | 1 |
| 109 | 3074223 | Указатель уровня | 1 |
| 111 | 3053093 | Информационная табличка | 1 |
| 112 | M492564 | Приводной винт | 2 |
| 200 | 9148922 | Механизм поворота(без гидромотор) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5Z JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
