Основные гидролинии (4) — HITACHI EX200-5Z JPN

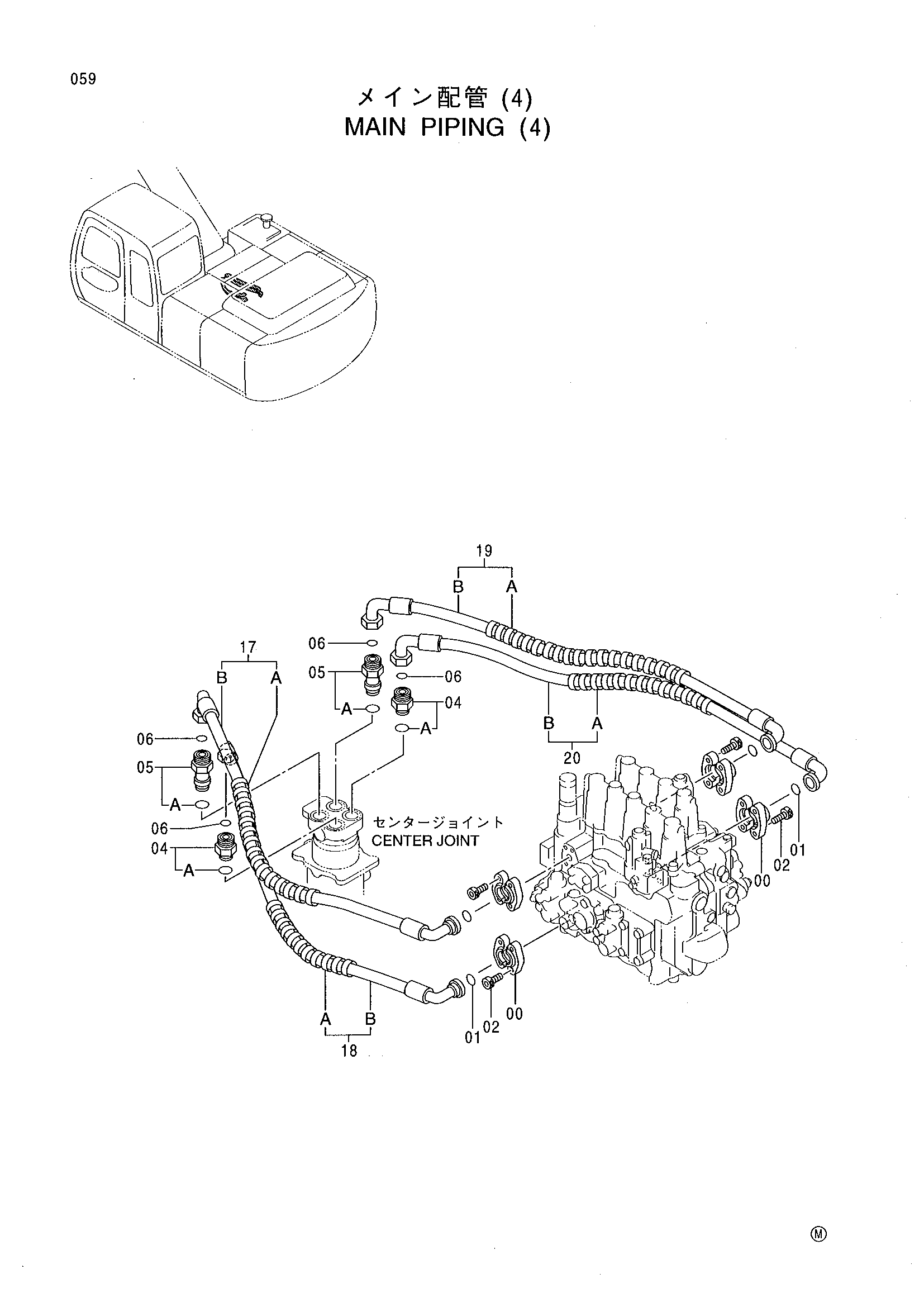

Заводская схема «Основные гидролинии (4)» для HITACHI EX200-5Z JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 8 |
| 01 | 971489 | Уплотнительное кольцо | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 16 |
| 04 | 4189619 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4189539 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 4 |
| 17 | 9140638 | Шланг в сборе | 1 |
| 17A | 4327294 | Защитный кожух | 2 |
| 17B | 4359934 | Шланг | 1 |
| 18 | 9140637 | Шланг в сборе | 1 |
| 18A | 4327294 | Защитный кожух | 1 |
| 18B | 4359933 | Шланг | 1 |
| 19 | 9140640 | Шланг в сборе | 1 |
| 19A | 4327294 | Защитный кожух | 2 |
| 19B | 4359936 | Шланг | 1 |
| 20 | 9140639 | Шланг в сборе | 1 |
| 20A | 4327294 | Защитный кожух | 1 |
| 20B | 4359935 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5Z JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
