Пилотные гидролинии (ход скорость): 2 — HITACHI EX200-5Z JPN

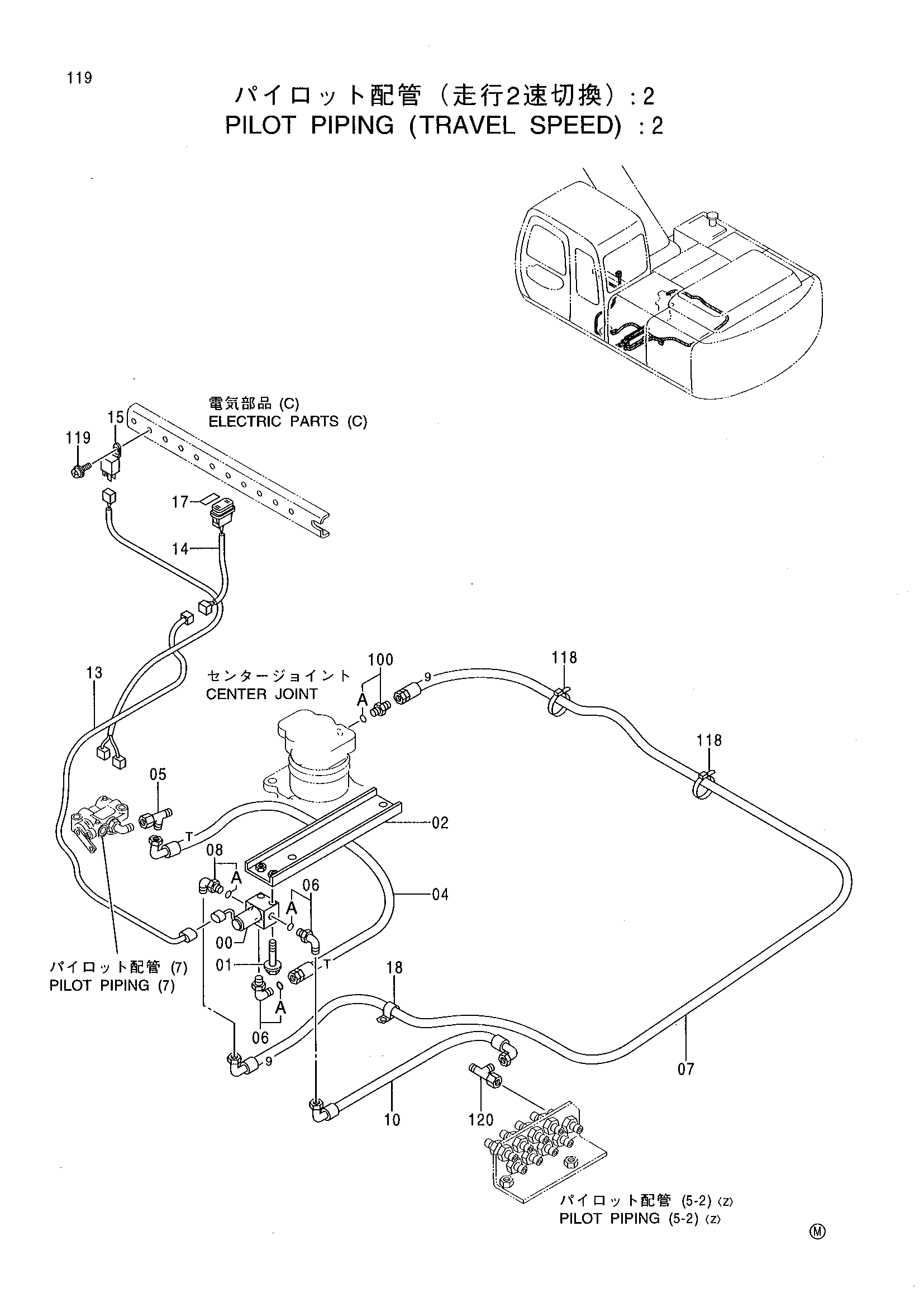

Заводская схема «Пилотные гидролинии (ход скорость): 2» для HITACHI EX200-5Z JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4261289 | Клапан SOL | 1 |
| 01 | J010865 | Болт с шайбой | 2 |
| 02 | 9747521 | Кронштейн | 1 |
| 04 | 4375564 | Шланг | 1 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | 4156434 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4259312 | Нейлоновый шланг | 1 |
| 08 | 4154670 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4341699 | Шланг | 1 |
| 13 | 2045052 | Жгут проводов | 1 |
| 14 | 4352947 | Выключатель | 1 |
| 15 | 4414207 | Реле | 1 |
| 17 | 4396643 | Информационная табличка | 1 |
| 18 | 4190275 | Зажим | 1 |
| 100 | 4200465 | Адаптер | 1 |
| 100A | 957366 | Уплотнительное кольцо | 1 |
| 118 | 4055312 | Ленточный зажим | 2 |
| 119 | J460614 | Винт с шайбой | 1 |
| 120 | 4246672 | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5Z JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
