Гидробак — HITACHI EX200-5Z JPN

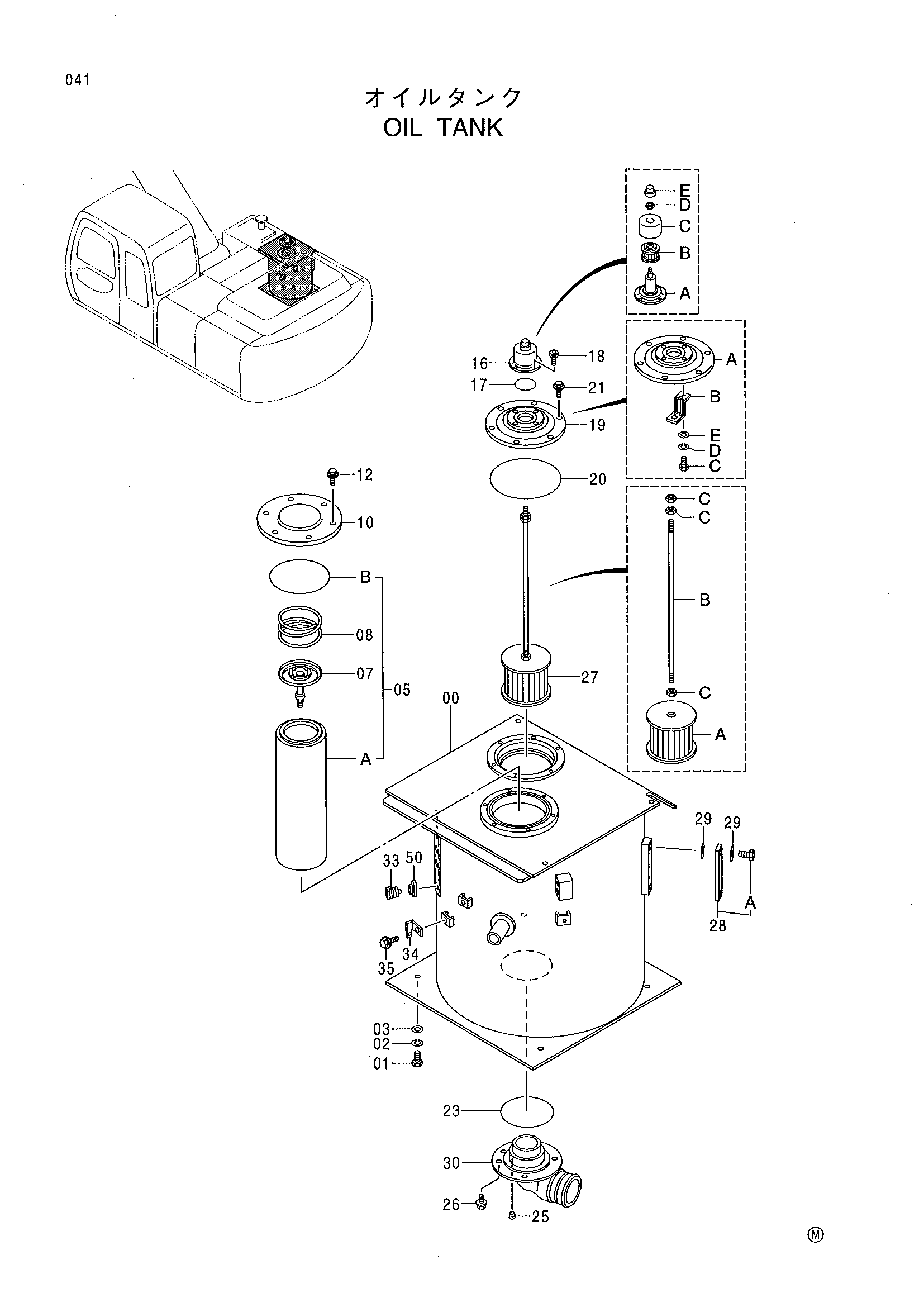

Заводская схема «Гидробак» для HITACHI EX200-5Z JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004401 | Гидробак | 1 |
| 01 | J901640 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | J222016 | Шайба | 4 |
| 05 | 4325820 | Фильтрующий элемент | 1 |
| 05A | 4292789 | Фильтрующий элемент | 1 |
| 05B | A810190 | Уплотнительное кольцо | 1 |
| 07 | 4180414 | Клапан | 1 |
| 08 | 4226549 | Пружина | 1 |
| 10 | 4204057 | Крышка | 1 |
| 12 | J011018 | Болт с шайбой | 6 |
| 16 | 4334587 | Сапун | 1 |
| 16A | 4371822 | Корпус | 1 |
| 16B | 4371823 | Элемент | 1 |
| 16C | 4371824 | Крышка | 1 |
| 16D | 4371825 | Гайка | 1 |
| 16E | 4371826 | Колпачок | 1 |
| 17 | A810060 | Уплотнительное кольцо | 1 |
| 18 | J780616 | Болт с внутренним шестигранником | 4 |
| 19 | 9184556 | Крышка | 1 |
| 19A | 1025093 | Крышка | 1 |
| 19B | 4408661 | Кронштейн | 1 |
| 19C | 4350623 | Болт | 1 |
| 19D | 4225466 | Пружинная шайба | 1 |
| 19E | 4225472 | Плоская шайба | 1 |
| 20 | A810160 | Уплотнительное кольцо | 1 |
| 21 | J011022 | Болт с шайбой | 6 |
| 23 | 934333 | Уплотнительное кольцо | 1 |
| 25 | 94-2011 | Пробка | 1 |
| 26 | J011030 | Болт с шайбой | 5 |
| 27 | 4345417 | Всасывающий фильтр | 1 |
| 27A | 4210224 | Сетчатый фильтр | 1 |
| 27B | 4358069 | Шток | 1 |
| 27C | J950010 | Гайка | 3 |
| 28 | 8053499 | Указатель уровня | 1 |
| 28A | 4100967 | Болт | 2 |
| 29 | 449558 | Уплотнительная шайба | 4 |
| 30 | 2037826 | Всасывающая трубка | 1 |
| 33 | 4354135 | Пробка | 1 |
| 50 | 4354091 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5Z JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
