Пилотные гидролинии (11) — HITACHI EX200-5Z JPN

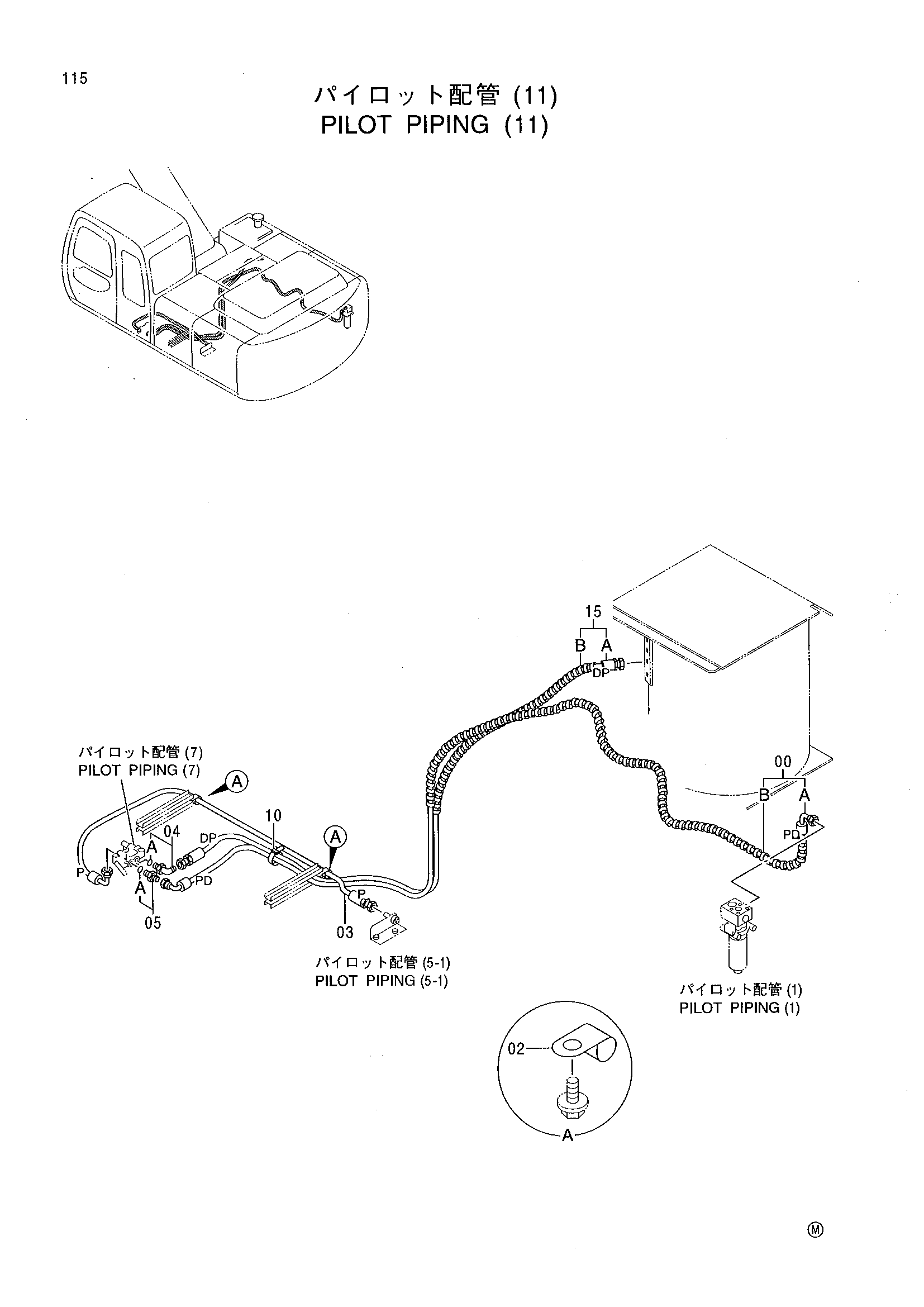

Заводская схема «Пилотные гидролинии (11)» для HITACHI EX200-5Z JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9152745 | Шланг в сборе | 1 |
| 00A | 4371864 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 3 |
| 02 | 4190275 | Зажим | 2 |
| 03 | 4382018 | Шланг | 1 |
| 04 | 4154671 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4200466 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4055312 | Ленточный зажим | 1 |
| 15 | 9158868 | Шланг в сборе | 1 |
| 15A | 4382412 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5Z JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
