Каталог запчастей HITACHI
STD. стрела — HITACHI EX200-5Z JPN

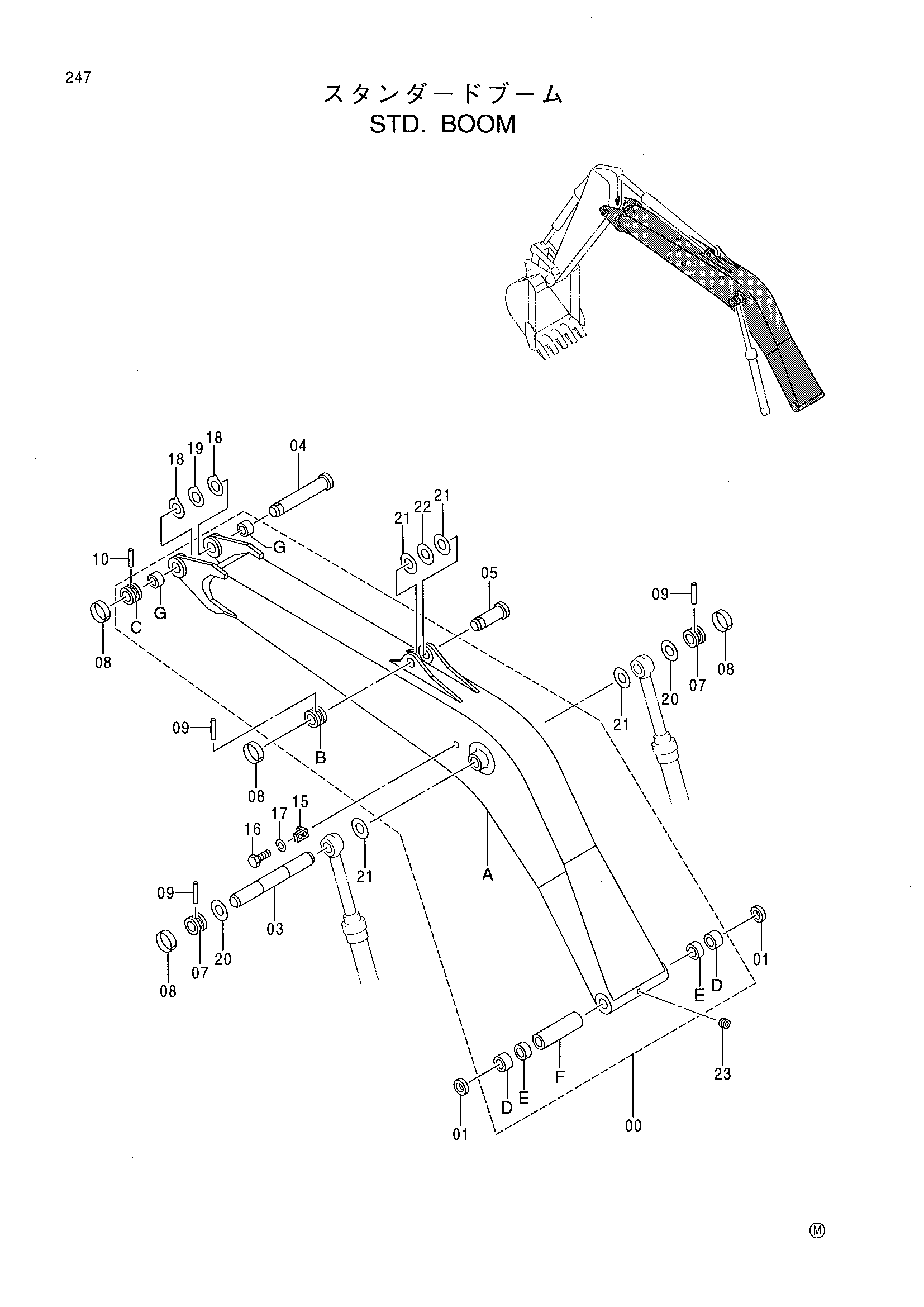

Заводская схема «STD. стрела» для HITACHI EX200-5Z JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00B | 4197035 | Ограничитель | 1 |
| 00C | 4200897 | Ограничитель | 1 |
| 00D | 4363246 | Втулка | 2 |
| 00E | 4355875 | Втулка | 2 |
| 00F | 4364940 | Проставка | 1 |
| 00G | 4404521 | Втулка | 2 |
| 01 | 4067901 | Пылезащитное уплотнение | 2 |
| 03 | 3036967 | Палец | 1 |
| 04 | 3083605 | Палец | 1 |
| 05 | 3048360 | Палец | 1 |
| 07 | 4197035 | Ограничитель | 2 |
| 08 | 4098712 | Кольцо | 4 |
| 09 | 4098713 | Палец | 3 |
| 10 | 4109669 | Палец | 1 |
| 15 | 4224631 | Кронштейн | 1 |
| 16 | J901425 | Болт | 1 |
| 17 | A590914 | Пружинная шайба | 1 |
| 18 | 4361179 | Упорная пластина 1.0 | 2 |
| 19 | 4361604 | Упорная пластина 2.0 | 1 |
| 20 | 4361607 | Упорная пластина 1.0 | 2 |
| 21 | 4366691 | Упорная пластина 1.0 | 4 |
| 22 | 4367409 | Упорная пластина 2.0 | 1 |
| 23 | 94-2012 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5Z JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
