Инструмент крышка — HITACHI EX200-5Z JPN

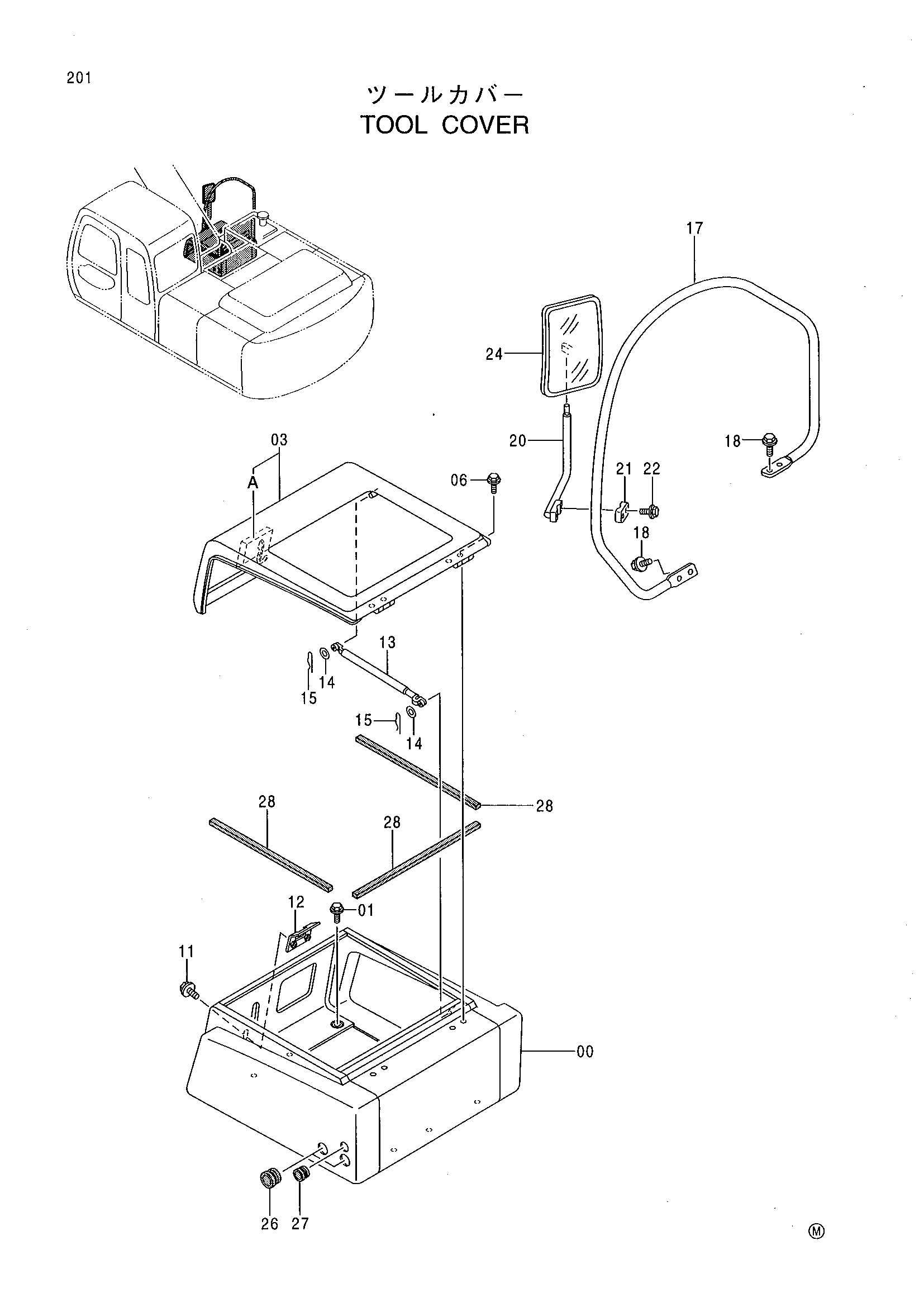

Заводская схема «Инструмент крышка» для HITACHI EX200-5Z JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6015188 | Ящик для инструментов | 1 |
| 01 | J021025 | Болт с шайбой | 6 |
| 03 | 6015244 | Крышка | 1 |
| 03A | 4363915 | Защёлка | 1 |
| 06 | J011025 | Болт с шайбой | 4 |
| 11 | J031025 | Болт с шайбой | 2 |
| 12 | 9745798 | Защёлка | 1 |
| 13 | 4352457 | Стойка | 1 |
| 14 | A590110 | Плоская шайба | 2 |
| 15 | 4022697 | Стопорный палец | 2 |
| 17 | 8064197 | Стойка | 1 |
| 18 | J011230 | Болт с шайбой | 4 |
| 20 | 8074788 | Стойка | 1 |
| 21 | 4373196 | Хомут | 1 |
| 22 | J010845 | Болт с шайбой | 2 |
| 24 | 4416704 замена: 4420724 | Зеркало | 1 |
| 24 | 4420724 | Зеркало | 1 |
| 26 | 4276215 | Резиновая втулка | 2 |
| 27 | 94-2807 | Резиновая втулка | 1 |
| 28 | 4357933 | Резиновая прокладка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5Z JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
