Пилотные гидролинии (ход скорость): 1 — HITACHI EX200-5Z JPN

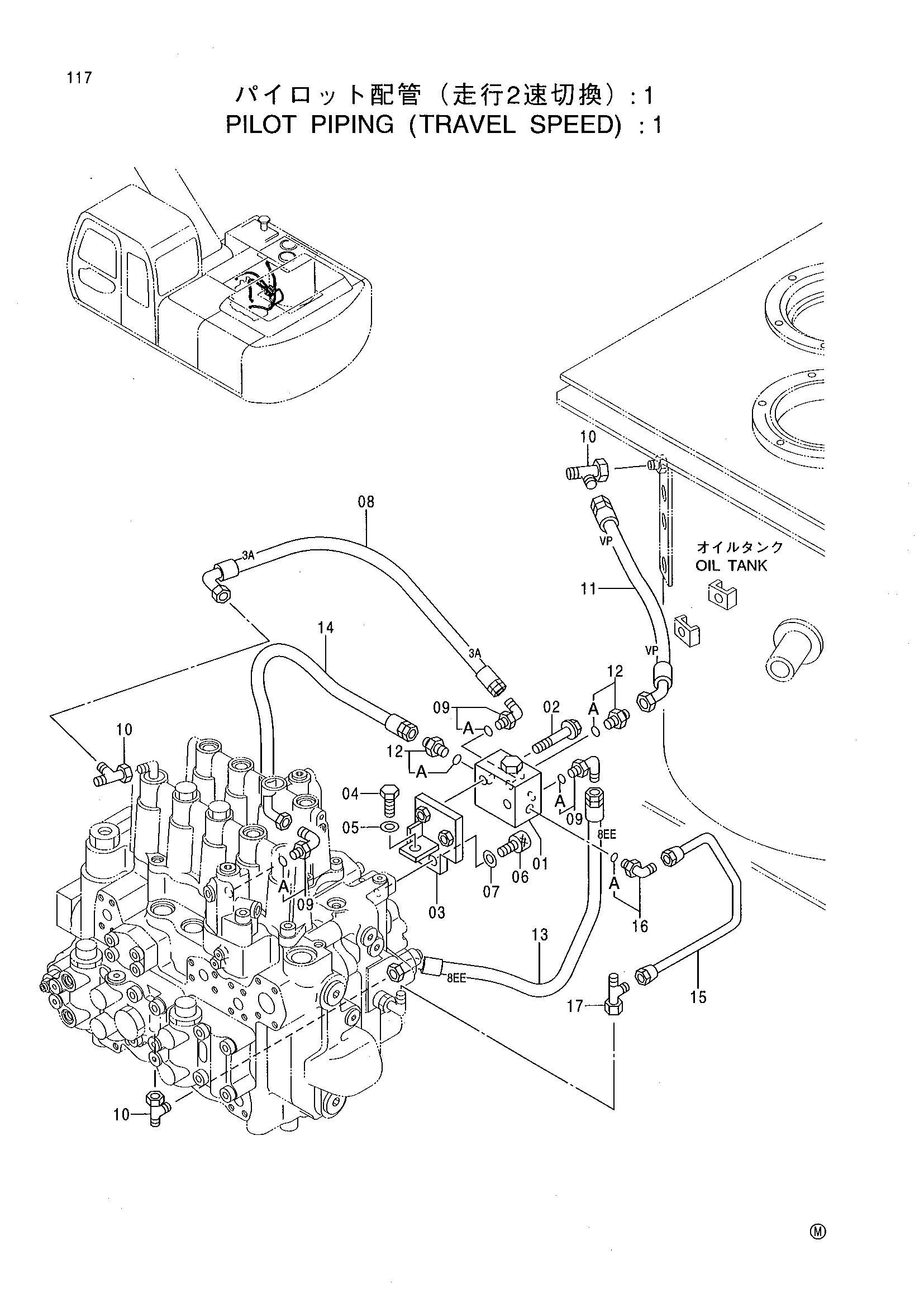

Заводская схема «Пилотные гидролинии (ход скорость): 1» для HITACHI EX200-5Z JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4435185 | Клапан | 1 |
| 02 | J011070 | Болт с шайбой | 2 |
| 03 | 8072030 | Кронштейн | 1 |
| 04 | J901225 | Болт | 1 |
| 05 | J222012 | Шайба | 1 |
| 06 | J781030 | Болт с внутренним шестигранником | 1 |
| 07 | J222010 | Шайба | 1 |
| 08 | 4366740 | Шланг | 1 |
| 09 | 4156434 | Угловой штуцер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4246672 | Соединительный штуцер | 3 |
| 11 | 4359522 | Шланг | 1 |
| 12 | 4200467 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4364435 | Шланг | 1 |
| 14 | 4370731 | Шланг | 1 |
| 15 | 4400742 | Трубка | 1 |
| 16 | 4293950 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4400762 | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5Z JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
