Каталог запчастей HITACHI

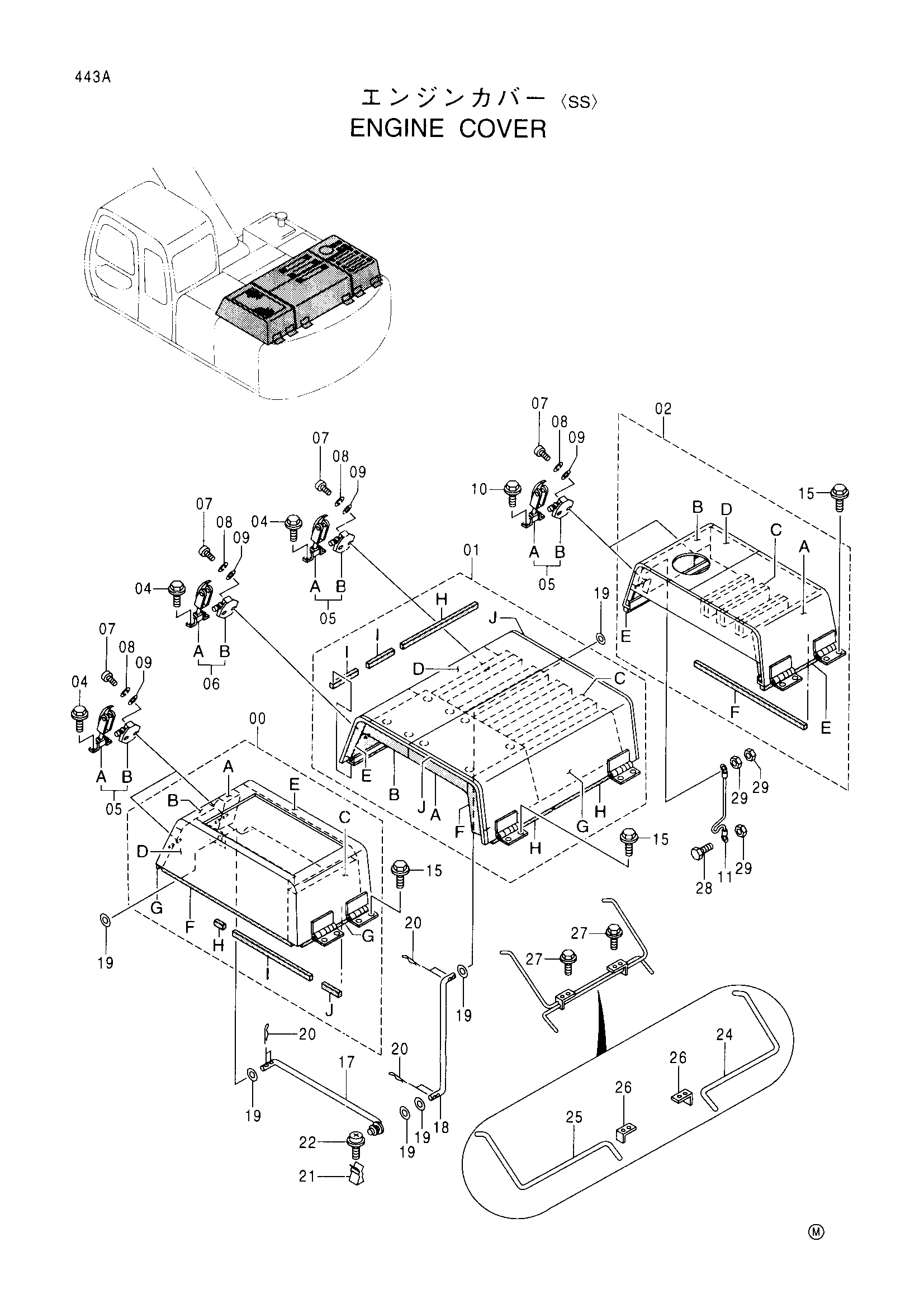

Крышка двигателя <SS> — HITACHI EX200-5X JPN
Заводская схема «Крышка двигателя <SS>» для HITACHI EX200-5X JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004967 | Крышка двигатель | 1 |
| 00A | 4431992 | Виброизолятор | 1 |
| 00B | 4431993 | Виброизолятор | 1 |
| 00C | 4431994 | Виброизолятор | 1 |
| 00D | 4431995 | Виброизолятор | 1 |
| 00E | 4431998 | Виброизолятор | 1 |
| 00F | 4431996 | Резиновая прокладка | 1 |
| 00G | 4431997 | Резиновая прокладка | 2 |
| 00H | 4431999 | Резиновая прокладка | 1 |
| 00I | 4432000 | Резиновая прокладка | 1 |
| 00J | 4432001 | Резиновая прокладка | 1 |
| 01 | 5004943 | Крышка двигатель | 1 |
| 01A | 4432103 | Виброизолятор | 1 |
| 01B | 4432104 | Виброизолятор | 1 |
| 01C | 4366075 | Стекловата | 8 |
| 01D | 4366076 | Стекловата | 1 |
| 01E | 4432105 | Виброизолятор | 1 |
| 01F | 4432106 | Виброизолятор | 1 |
| 01G | 4366077 | Стекловата | 1 |
| 01H | 4432107 | Резиновая прокладка | 3 |
| 01I | 4432109 | Резиновая прокладка | 2 |
| 01J | 4366104 | Уплотнительная окантовка | 2 |
| 02 | 5004944 | Крышка двигатель | 1 |
| 02A | 4366099 | Стекловата | 1 |
| 02B | 4366100 | Стекловата | 1 |
| 02C | 4366101 | Стекловата | 6 |
| 02D | 4366098 | Стекловата | 1 |
| 02E | 4431997 | Резиновая прокладка | 2 |
| 02F | 4431996 | Резиновая прокладка | 1 |
| 04 | J010820 | Болт с шайбой | 8 |
| 05 | 4217429 замена: 4377569 | Защёлка | 5 |
| 05 | 4377569 | Защёлка | 5 |
| 05A | 3040904 | Защёлка | 1 |
| 05A | 3077613 | Защёлка | 1 |
| 05B | 3021131 | Анкхор | 1 |
| 05B | 3077611 | Анкхор | 1 |
| 06 | 4377519 | Защёлка | 1 |
| 06 | 4361455 замена: 4377519 | Защёлка | 1 |
| 06A | 3077612 | Защёлка | 1 |
| 06A | 3074570 | Защёлка | 1 |
| 06B | 3021131 | Анкхор | 1 |
| 06B | 3077611 | Анкхор | 1 |
| 07 | M430825 | Винт | 12 |
| 08 | A590908 | Пружинная шайба | 12 |
| 09 | A590108 | Плоская шайба | 12 |
| 10 | J010816 | Болт с шайбой | 4 |
| 11 | 4366064 | Канат провод | 1 |
| 15 | J011225 | Болт с шайбой | 12 |
| 17 | 9746246 | Стойка | 1 |
| 18 | 4365960 | Стойка | 1 |
| 19 | A590114 | Плоская шайба | 6 |
| 20 | 4022700 | Стопорный палец | 6 |
| 21 | 4366170 | Пружина | 1 |
| 22 | J460620 | Винт с шайбой | 1 |
| 24 | 4366119 | Штанга торсион | 1 |
| 25 | 4366131 | Штанга торсион | 1 |
| 26 | 9746263 | Кронштейн | 2 |
| 27 | J011030 | Болт с шайбой | 4 |
| 28 | J901045 | Болт | 1 |
| 29 | J950010 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5X JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
