Пилотный трубопроводы (5-2)<HG, X> — HITACHI EX200-5LV JAP

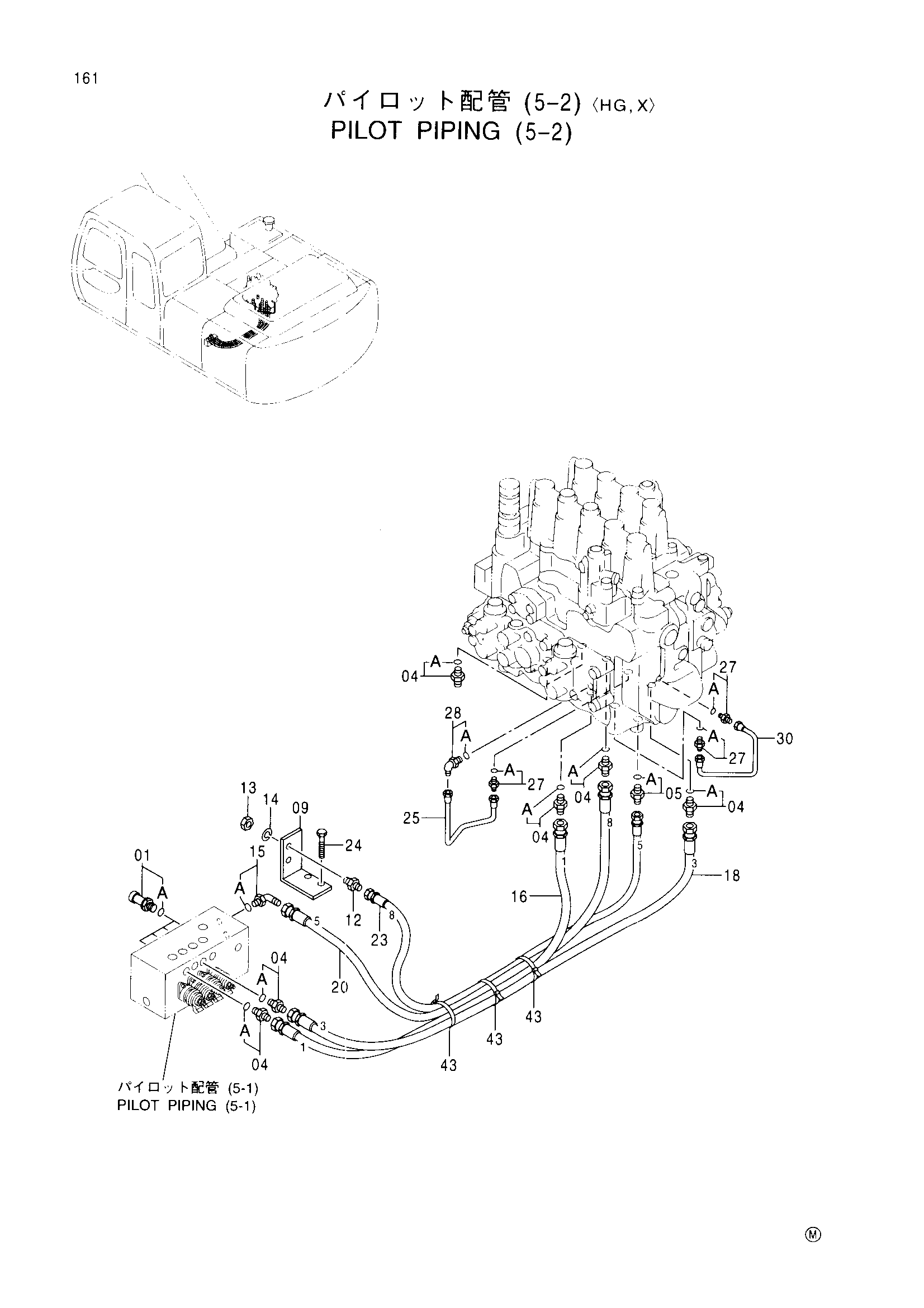

Заводская схема «Пилотный трубопроводы (5-2)<HG, X>» для HITACHI EX200-5LV JAP. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4332040 | Датчик давления | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4200466 | Адаптер | 7 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4200468 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4351301 | Кронштейн | 1 |
| 12 | 4202532 | Адаптер | 1 |
| 13 | 4202531 | Гайка | 1 |
| 14 | A590916 | Пружинная шайба | 1 |
| 15 | 4200470 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4369303 | Пластиковый шланг (1) | 1 |
| 18 | 4355415 | Пластиковый шланг (3) | 1 |
| 20 | 4361809 | Пластиковый шланг (5) | 1 |
| 23 | 4349791 | Пластиковый шланг (8) | 1 |
| 24 | J021025 | Болт с шайбой | 2 |
| 25 | 4333876 | Трубка | 1 |
| 27 | 4255305 | Штуцер трубки | 3 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4349712 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4351261 | Трубка | 1 |
| 43 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5LV JAP и серийный номер машины. Это снижает риск заказа детали другого исполнения.
