Пилотный трубопроводы (нижний вибратион): 2 <LV> — HITACHI EX200-5LV JAP

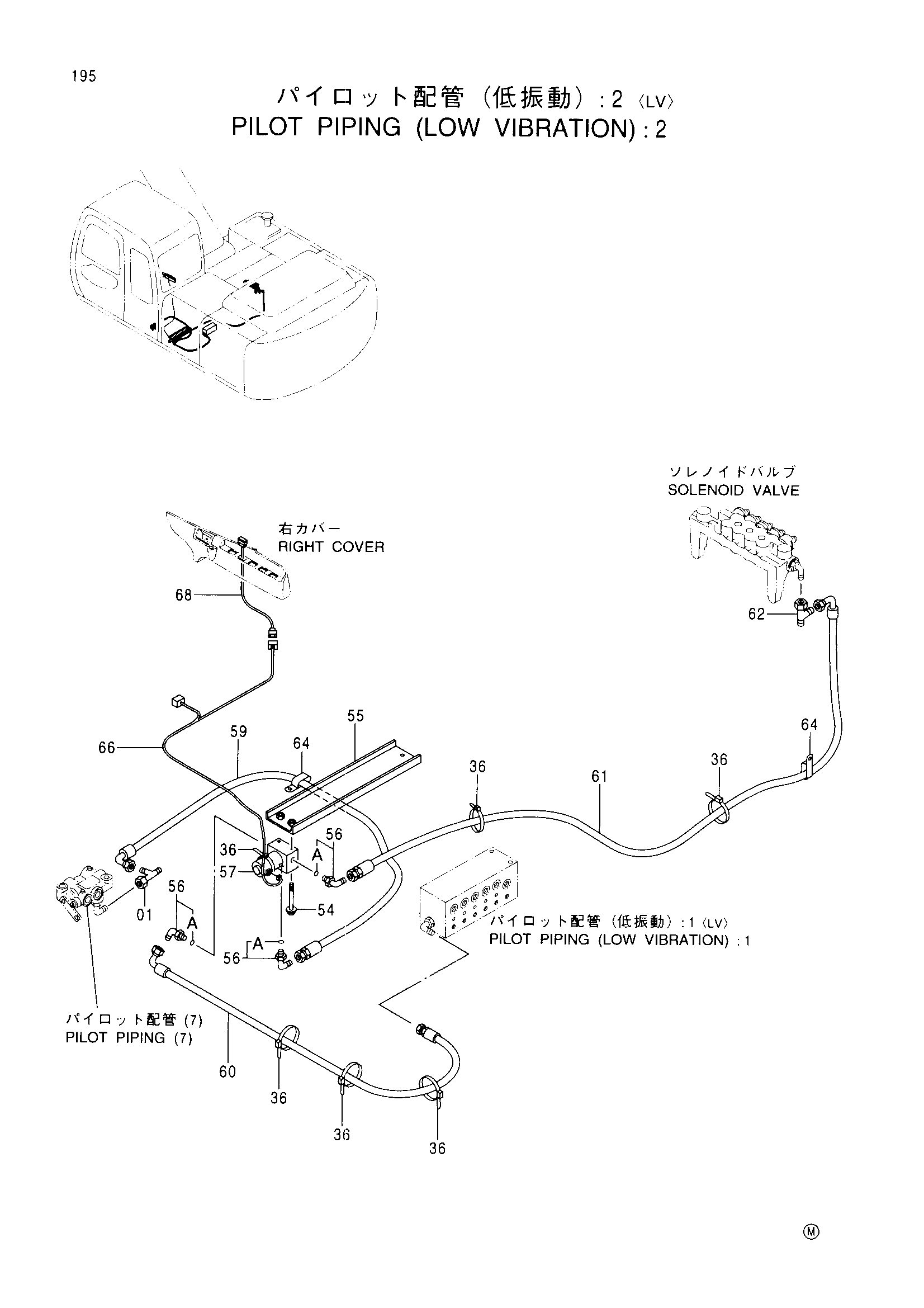

Заводская схема «Пилотный трубопроводы (нижний вибратион): 2 <LV>» для HITACHI EX200-5LV JAP. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4246672 | Соединительный штуцер | 1 |
| 36 | 4055312 | Ленточный зажим | 6 |
| 54 | J010865 | Болт с шайбой | 2 |
| 55 | 9747521 | Кронштейн | 1 |
| 56 | 4156434 | Угловой штуцер | 3 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4273526 | Электромагнитный клапан | 1 |
| 59 | 4354365 | Шланг | 1 |
| 60 | 4365595 | Шланг | 1 |
| 61 | 4369444 | Шланг | 1 |
| 62 | 4246672 | Соединительный штуцер | 1 |
| 64 | 4192018 | Зажим | 2 |
| 66 | 3081802 | Жгут проводов | 1 |
| 68 | 4352947 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5LV JAP и серийный номер машины. Это снижает риск заказа детали другого исполнения.
